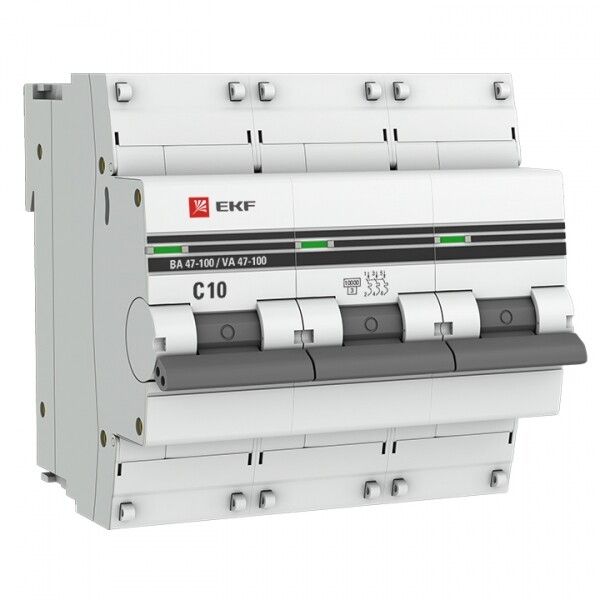

Выключатель автоматический трехполюсный ВА 47-100 10А C 10кА PROxima | mcb47100-3-10C-pro EKF

Автоматический выключатель модульный трехполюсный 10А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах на 400 В. Этот автомат сочетает надежную коммутацию, компактность и соответствие международным стандартам, что делает его популярным решением для монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А C 10кА ВА 47-100 защищает трёхфазные сети переменного тока с частотой 50 Гц и рабочим напряжением до 400 В. Он используется для оперативного включения и отключения нагрузки, а также для аварийного отключения при превышении допустимого тока или коротком замыкании.

Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосы, вентиляция, станки, конвейеры, освещение. Применяется там, где требуется защита всех трёх фаз одновременно.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C — чувствителен к умеренным пусковым токам, подходит для двигателей, люминесцентных ламп, трансформаторов.
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Номинальное напряжение: 400 В (AC), изоляционное напряжение — 660 В.
• Сечение провода: 1–35 мм² — позволяет подключать медные провода любого стандарта, используемого в промышленной и бытовой проводке.
• Тип расцепителя: электромагнитный + тепловой — обеспечивает двойную защиту: мгновенное отключение при КЗ и задержанное при перегрузке.
• Класс токоограничения: 3 — снижает энергию, проходящую через цепь при КЗ, повышая безопасность оборудования.
• Модульная ширина: 4,5 модуля — занимает три места на DIN-рейке (по 17,5 мм каждый).
• Глубина монтажа: 45 мм — требует минимального свободного пространства внутри щита.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Рабочая температура: от –10°C до +50°C — работает в большинстве климатических зон России, включая неотапливаемые помещения.
• Потери мощности: 6,2 Вт — энергопотребление самого автомата при работе, влияет на нагрев в плотно упакованных щитах.
• Частота: 50 Гц — совместим с сетями РФ и стран СНГ.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) — соответствует требованиям безопасности Европы и России.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 10А C 10кА ВА 47-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания — никаких болтов или креплений не требуется.

Подключение проводов выполняется на верхние и нижние клеммы. Для надёжного контакта рекомендуется использовать наконечники НШВИ при сечении более 10 мм². Убедитесь, что все три полюса подключены правильно: L1, L2, L3 — не перепутайте фазы.

Не устанавливайте рядом с источниками тепла или в местах с высокой вибрацией. Серия ВА 47-100 совместима с другими устройствами EKF PROxima: рубильниками, УЗО, реле напряжения — можно собирать полноценные щиты одной серии.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и МЭК 60898-2, что гарантирует проверенную безопасность при эксплуатации в условиях класса загрязнения 2 (умеренная запылённость, отсутствие конденсата). Категория перенапряжения III указывает на применение в распределительных устройствах, а не в конце линии.

Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения, таким как грозовые импульсы.

Преимущества

• Компактный размер — экономит место в щите благодаря оптимальному дизайну корпуса.
• Надёжная работа при колебаниях температур — подтверждено климатическим исполнением УХЛ3.1.
• Яркая цветовая маркировка положения рычага — легко отличить “вкл” от “выкл” даже в слабо освещённом месте.
• Срок службы до 7 лет (гарантия 84 месяца) — один из самых длинных среди аналогичных изделий.
• Совместимость с продукцией EKF — возможность сборки унифицированных щитов без адаптеров.

Ограничения применения

• Не предназначена для установки вне закрытых щитов — степень защиты IP20 исключает использование на улице или в сырых помещениях без дополнительной герметизации.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >5 кВт); для них лучше выбрать характеристику D.
• Не имеет функции дифференциального тока — для защиты людей нужен отдельный УЗО.
• Не рассчитан на работу при температуре ниже –10°C — в холодных складах или неотапливаемых зданиях зимой возможны отказы.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве.
• Щит освещения в многоэтажном офисном здании с групповым управлением света.
• Распределительный щит на участке с тремя однофазными нагрузками, объединёнными в одну трёхфазную сеть.
• Автоматизация системы вентиляции в торговом центре.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля входило в диапазон 1–35 мм² — слишком толстый провод не войдёт в клемму, слишком тонкий — будет плохо зажат.
• При установке нескольких автоматов подряд — оставляйте минимум 5 мм зазора между ними для лучшего теплоотвода, особенно при нагрузках близких к 10 А.
• Не используйте этот автомат как основной вводный — он не рассчитан на токи выше 10 А. Для ввода выбирайте 25–63 А.
• При замене старого автомата — сверьте характеристику C с нагрузкой. Если часто срабатывает при включении оборудования — возможно, нужна характеристика D.
• Серия ВА 47-100 — одна из самых распространённых в России. Запасные части и аналоги есть практически в любом магазине.
