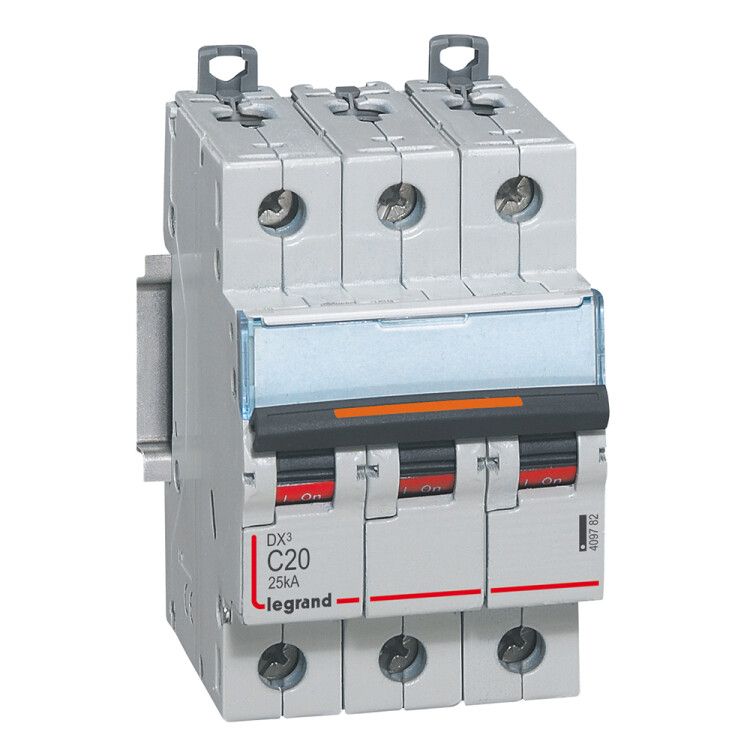

Выключатель автоматический модульный 3п C 20А 25кА DX3 3мод. 400В Leg 409782 Legrand

Автоматический выключатель Legrand DX3 409782 — трёхполюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям международного стандарта IEC 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 409782 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, силовых щитов, конвейеров, станков и другого оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное отключение при аварийных режимах, предотвращая повреждение кабелей и электрооборудования.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Род тока: переменный, частотой 50–60 Гц
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 20 — высокая скорость отключения при КЗ, снижающая термические и электродинамические воздействия
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения
• Климатическое исполнение: УХЛ4 — работает при температуре от –25 до +70 °C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Поперечное сечение подключаемых проводов: 1,5–35 мм²
• Нормативный документ: МЭК 60947-2
• Степень загрязнения: 3 — рассчитан на работу в условиях наличия проводящей пыли или временного конденсата
• Категория перенапряжения: 0 — не предназначен для защиты от грозовых перенапряжений

Совместимость и монтаж

Выключатель Legrand DX3 409782 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку на корпусе с рейкой и зафиксировать её до характерного щелчка. Для демонтажа — отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам; рекомендуется использовать наконечники для многожильных проводов. Устройство совместимо со всеми элементами серии DX3, что позволяет собирать компактные распределительные щиты.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409782 сертифицирован по стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 20 обеспечивает быстрое отключение при коротком замыкании, минимизируя риск возгорания. Устройство не имеет функции дифференциальной защиты — для защиты от утечек тока требуется дополнительно устанавливать УЗО.

Преимущества

• Высокая отключающая способность (25 кА) — подходит для промышленных объектов с большими токами КЗ
• Широкий диапазон сечений проводов (1,5–35 мм²) — удобен для подключения мощных потребителей
• Надёжная фиксация на DIN-рейке с возможностью быстрого снятия
• Устойчивость к широкому диапазону температур — работает даже в холодных цехах
• Совместимость с другими устройствами серии DX3 — упрощает сборку шкафов управления

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия пыли, брызг или влаги — степень защиты IP20 требует установки внутри закрытого щита
• Не обеспечивает защиту от утечек тока — необходимо использование отдельного УЗО
• Категория перенапряжения 0 — не защищает от импульсных перенапряжений (молнии, коммутационные выбросы); для этих целей нужны дополнительные устройства (SPD)
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, большие насосы или компрессоры без мягкого пуска)

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве
• Распределительный щит станочного участка с несколькими приводами
• Щит питания конвейерной линии в пищевой промышленности
• Центральный автомат в распределительном шкафу здания с промышленными нагрузками

Практические советы

• При подборе автомата убедитесь, что расчетный ток нагрузки не превышает 20 А — иначе возможны ложные срабатывания
• Для многожильных проводов используйте наконечники, чтобы избежать плохого контакта и нагрева
• Проверьте глубину монтажа (44 мм): убедитесь, что в щите достаточно места для свободного открывания крышки
• Если планируете установку в условиях с высокой запылённостью — выбирайте щит с классом защиты IP54 и выше
• Для сложных систем рекомендуется сочетать этот автомат с УЗО и SPD — так повысится уровень безопасности всей системы
