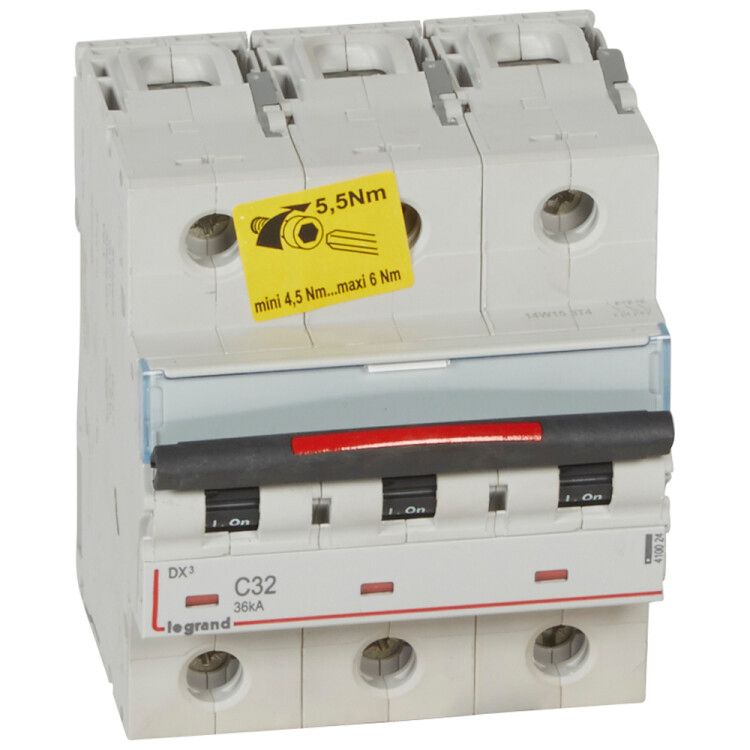

Выключатель автоматический трехполюсный DX3 32A C 36кА (4,5 мод) | 410024 Legrand

Автоматический выключатель Legrand Euro DX3 с артикулом 410024 — трёхполюсный коммутационный аппарат на 32 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и отключающую способность до 36 кА.

Назначение и область применения

Автоматический выключатель Legrand Euro DX3 410024 используется для защиты электрических цепей в промышленных установках с напряжением до 400 В. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях — перегрузке или коротком замыкании. Подходит для питания оборудования: станков, конвейеров, насосов, освещения и других нагрузок в условиях повышенной надёжности.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 36 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Поперечное сечение проводника: 1,5–50 мм² — допустимый диапазон для подключения медных жил
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при кратковременных повышениях напряжения
• Номинальное импульсное напряжение: 6 кВ — устойчивость к высоковольтным скачкам (молнии, коммутационные броски)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и твёрдым предметам >12,5 мм; не защищён от воды
• Рабочая температура: от –25 °C до +70 °C — работает в неотапливаемых помещениях и на открытых площадках
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности
• Частота: 50–60 Гц — совместим с сетями России и большинства стран мира
• Модульная ширина: 4,5 модуля — занимает 81 мм по ширине (стандарт DIN 43880)
• Глубина монтажа: 47 мм — требует свободного места за рейкой
• Класс токоограничения: 3 — снижает энергию КЗ, уменьшая риск повреждения оборудования
• Стандарт: МЭК 60947-2 — соответствует международному уровню безопасности и качества

Совместимость и монтаж

Выключатель Legrand Euro DX3 410024 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть устройство на рейке — фиксатор расположен снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, без перекоса. Максимальное сечение — 50 мм², минимальное — 1,5 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель Legrand Euro DX3 410024 сертифицирован по стандарту МЭК 60947-2, что подтверждает соответствие требованиям к надёжности, термической и электромагнитной стойкости. Класс токоограничения 3 снижает энергетическую нагрузку на кабель и оборудование при КЗ. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги — применение возможно только внутри щитов или закрытых корпусов.

Преимущества

• Высокая отключающая способность (36 кА) — обеспечивает безопасность даже при серьёзных авариях
• Класс токоограничения 3 — минимизирует повреждения после КЗ, продлевает срок службы оборудования
• Широкий диапазон рабочих температур — надёжно функционирует в суровых условиях
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и демонтаж без инструментов
• Поддержка проводов до 50 мм² — позволяет использовать мощные кабели без переходников

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях — степень защиты IP20 не защищает от жидкостей
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) — характеристика C может давать ложные срабатывания
• Не подходит для постоянного тока (DC) — только для переменного тока 50–60 Гц
• Требует наличия достаточного пространства за DIN-рейкой (минимум 47 мм глубины)
• Не имеет встроенной сигнализации или дистанционного управления — для этих задач нужны дополнительные устройства

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве
• Распределительный щит станочного парка с несколькими потребителями
• Щитовая автоматики конвейерной линии в пищевой промышленности
• Общий входной автомат в промышленном электрошкафе с напряжением 380 В

Практические советы

• Выбирая автомат Legrand Euro DX3 410024, проверьте, чтобы сечение кабеля соответствовало заявленному диапазону (1,5–50 мм²). Для жил больше 25 мм² используйте наконечники
• При установке в щите соблюдайте расстояние между аппаратами — не менее 10 мм для теплоотвода
• Не применяйте этот выключатель там, где есть риск попадания воды, масла или металлической стружки — нужен IP65 или выше
• Если требуется дистанционное управление или сигнал о срабатывании — выбирайте модель с дополнительными модулями (блоки сигнализации, расцепители UVT/MN)
• Проверяйте момент затяжки винтов — переусилие может повредить клеммы, недостаточное — вызовет нагрев и выход из строя
