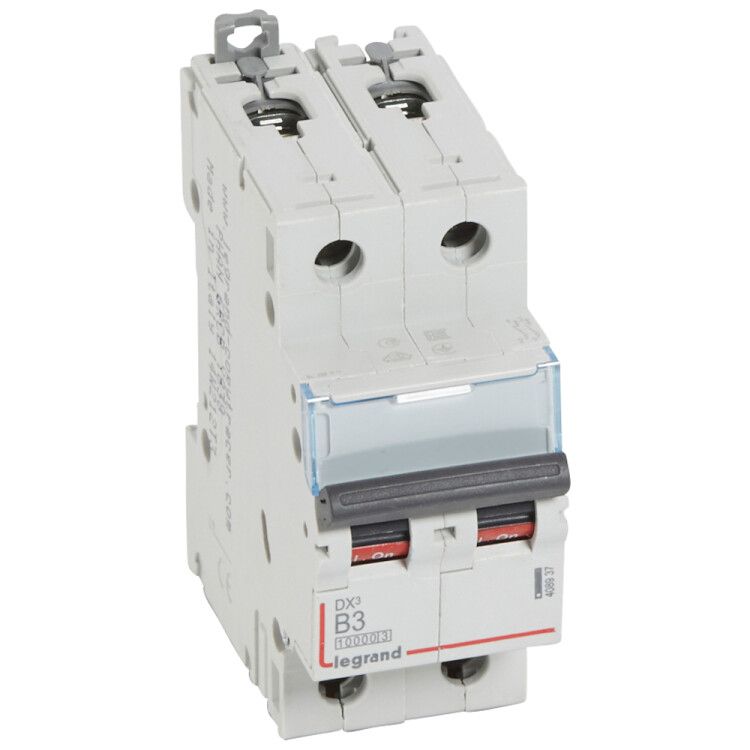

Выключатель автоматический модульный 2п B 3А 16кА DX3 10000 1мод. 230/400В Leg 408937 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408937 — двухполюсный коммутационный аппарат на 3 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, имеет класс токоограничения 3 и степень защиты IP20.

Назначение и область применения

Выключатель автоматический Legrand DX3 используется для защиты электрических цепей в системах низкого напряжения до 400 В. Он обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при возникновении аварийных ситуаций — перегрузки или короткого замыкания. Применяется в промышленных щитах, на станках, конвейерах, в системах управления и распределения электроэнергии. Подходит для постоянной работы в условиях повышенной влажности и колебаний температур.

Технические характеристики

• Номинальный ток: 3 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 — защищает две фазы одновременно
• Номинальная отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для освещения и малых электронных устройств
• Номинальное напряжение: 400 В (переменный ток AC, частота 50–60 Гц)
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм² — совместим с медными жилами любого распространённого сечения
• Модульная ширина: 2 модуля — занимает 17,5 мм на DIN-рейке
• Глубина монтажа: 44 мм — требует соответствующего места внутри щита
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от -25 °C до +70 °C, в помещениях с умеренной влажностью
• Класс токоограничения: 3 — снижает энергию КЗ, что повышает срок службы оборудования
• Степень загрязнения: 2 — предназначен для помещений с невысокой запылённостью
• Категория перенапряжения: 0 — не предназначен для защиты от внешних грозовых импульсов

Совместимость и монтаж

Выключатель автоматический Legrand DX3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его защёлкой — для демонтажа отведите её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, чтобы избежать перегрева. Убедитесь, что сечение провода находится в пределах 1,5–35 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель автоматический Legrand DX3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Обеспечивает защиту от поражения током благодаря изолированному корпусу и механизму расцепления. Соответствие классу токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Высокая отключающая способность (16 кА) — надёжно работает даже при серьёзных авариях
• Компактная форма (2 модуля) — экономит место в распределительных щитах
• Надёжная фиксация на DIN-рейке — исключает случайное выпадение
• Широкий диапазон рабочих температур — подходит для холодных и жарких помещений
• Поддержка широкого спектра сечений проводов — универсальность при подключении

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока (AC)
• Степень защиты IP20 не допускает использование в сырых, пыльных или открытых местах
• Категория перенапряжения 0 — не защищает от грозовых импульсов; требуется дополнительная защита (грозоразрядники)
• Не рекомендован для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления
• Не подходит для защиты двигателей с высоким пусковым током — для них нужна характеристика C или D

Примеры использования

• Защита группового освещения в цеху
• Щитовая защита контроллеров и PLC-устройств
• Питание маломощных насосов и вентиляторов
• Распределительный щит на производстве с несколькими потребителями до 3 А
• Комплексная система автоматизации с множеством выключателей на одной рейке

Практические советы

• Выбирая автомат Legrand DX3 408937, проверьте соответствие нагрузки — суммарный ток всех подключенных устройств не должен превышать 3 А
• При использовании в щите с другими автоматами соблюдайте координацию — выбирайте выключатели с подходящей характеристикой (B) и временем срабатывания
• Для многожильных проводов обязательно используйте наконечники — это предотвращает окисление и плохой контакт
• Не закручивайте винты слишком сильно — можно повредить клеммы
• Проверяйте температуру корпуса после первых часов работы — нагрев выше 40 °C может указывать на перегрузку или плохой контакт
• Если требуется защита от перенапряжений — установите дополнительно УЗИП (устройство защиты от импульсных перенапряжений)
