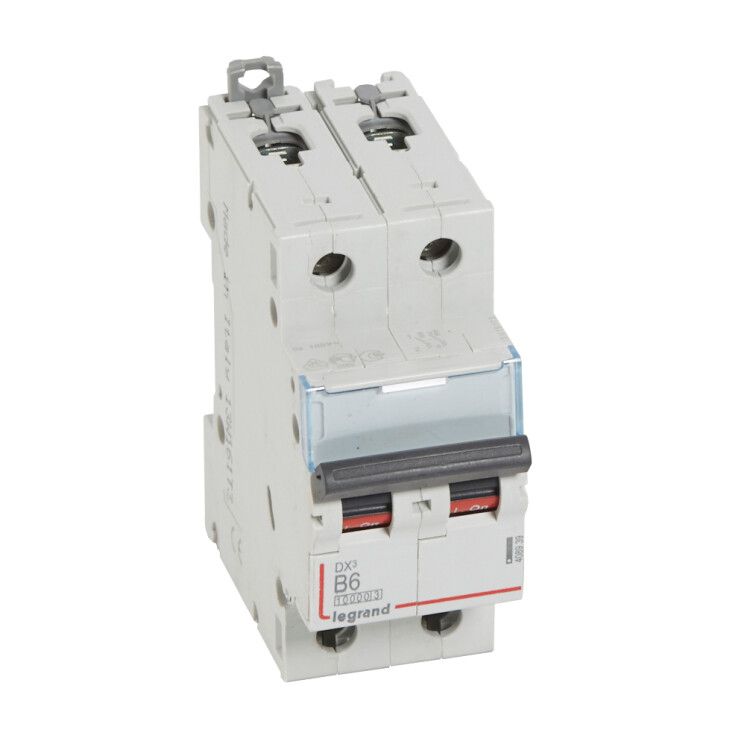

Выключатель автоматический модульный 2п B 6А 16кА DX3 10000 1мод. 230/400В Leg 408939 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408939 — двухполюсный коммутационный аппарат на 6 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и степень защиты IP20.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей в системах низкого напряжения до 400 В. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях — перегрузке или коротком замыкании. Применяется в промышленных объектах: на станках, щитах управления, конвейерных линиях, осветительных и силовых группах. Подходит для постоянной работы в условиях повышенной нагрузки и частых коммутаций.

Технические характеристики

• Номинальный ток: 6 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 — защищает две фазы одновременно
• Номинальное напряжение: 400 В AC — работает в трёхфазных сетях 380–400 В
• Номинальная отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до 16 тысяч ампер
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для цепей с плавными пусками (например, освещение, бытовые приборы)
• Класс токоограничения: 3 — снижает величину тока КЗ за счёт быстрого расцепления, защищает оборудование от термических повреждений
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию при рабочих и кратковременных перенапряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Поперечное сечение проводника: 1,5–35 мм² — подходит для медных жил любого распространённого сечения
• Количество модулей DIN: 2 — занимает два стандартных модуля (17,5 мм каждый)
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа
• Рабочая температура: -25…+70 °C — работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для влажных зон
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и небольшой влаги
• Категория перенапряжения: 0 — не предназначен для защиты от скачков напряжения выше уровня сети
• Нормативный документ: МЭК 60898-1 / 60947-2 — соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 408939 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство сверху рейки и зафиксировать защёлкой — она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса. Максимальное сечение — 35 мм², минимальное — 1,5 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 сертифицирован по стандартам МЭК 60898-1 (для домашних и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Соответствие этим нормам гарантирует надёжность срабатывания, долговечность и соответствие требованиям безопасности. Класс токоограничения 3 снижает риск возгорания при КЗ. Устройство не содержит опасных материалов и соответствует RoHS.

Преимущества

• Высокая отключающая способность (16 кА) — обеспечивает защиту даже в мощных промышленных сетях
• Компактный размер (2 модуля) — экономит место в распределительных щитах
• Надёжная фиксация на DIN-рейке — исключает случайное выпадение
• Широкий диапазон сечений проводов — универсальность при подключении
• Устойчивость к широкому температурному диапазону — подходит для неотапливаемых помещений
• Соответствие международным стандартам — легализован для использования в любых проектах

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылевыми или химически активными средами — IP20 не обеспечивает герметичность
• Не предназначен для защиты от перенапряжений (категория 0); требуется дополнительная защита (грозовые разрядники, стабилизаторы)
• Характеристика B не оптимальна для цепей с высокими пусковыми токами (например, крупные двигатели) — лучше использовать C или D
• Не рекомендован для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления
• Не подходит для постоянного тока (DC) — только переменный ток 50–60 Гц

Примеры использования

• Защита группы освещения в цеху — 6 А достаточно для нескольких светильников
• Щит управления станком — отключение при перегреве или КЗ в обмотках
• Питание контроллеров и маломощных насосов в промышленных системах
• Распределительный щит на складе с несколькими линиями питания

Практические советы

• Выбирая автомат Legrand DX3 408939, проверьте, что сечение вашего кабеля попадает в диапазон 1,5–35 мм² — меньшие жилы могут плохо зажиматься, большие — не войдут в клемму
• При монтаже в плотно заполненные щиты учтите глубину устройства — 44 мм. Убедитесь, что есть свободное пространство за DIN-рейкой
• Для многожильных проводов используйте наконечники (ПК, ПМ) — это предотвращает обрыв жил и плохой контакт
• Если ваша система питает двигатель с высоким пусковым током — рассмотрите вариант с характеристикой C вместо B
• Не устанавливайте этот выключатель вне закрытого щита — IP20 не защищает от брызг, пыли и внешнего воздействия
• Проверяйте состояние защёлок перед первым включением — слабая фиксация может вызвать нагрев и выход из строя
