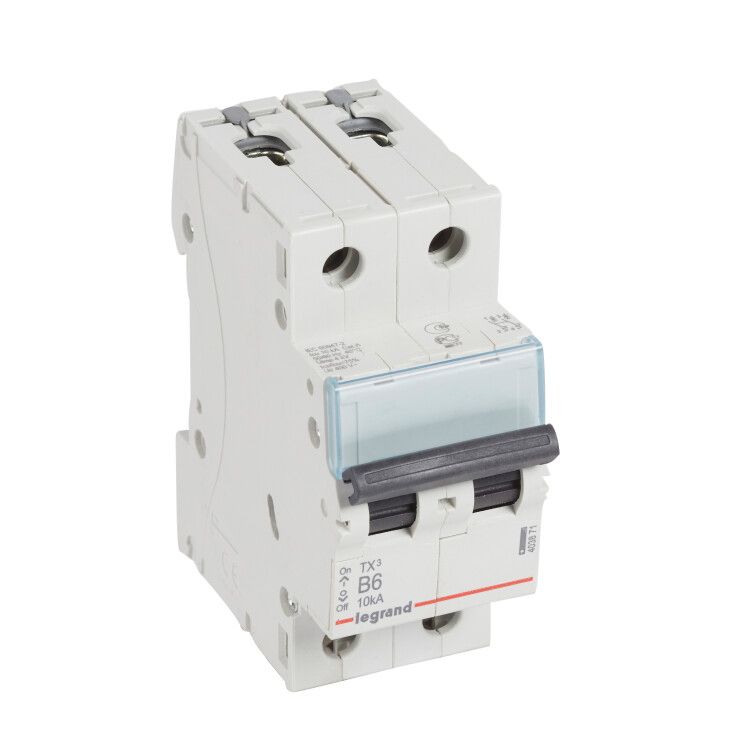

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 2П 230/400 В~ 6 А 2 модуля 403871 Legrand

Автоматический выключатель модульный двухполюсный 6А B 10кА 230/400В 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и аналогичных системах, где требуется надежная и точная защита. Артикул 403871 соответствует серии TX3 — проверенной линейке устройств для монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А B 10кА 230/400В 2 модуля TX3 6000 защищает электрические сети от перегрузок и коротких замыканий. Он применяется в бытовых распределительных щитках, в том числе для защиты групп освещения, розеточных контуров и маломощных приёмников энергии. Устройство подходит для установки в жилых домах, квартирах, офисах и других объектах с напряжением до 400 В переменного тока частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 — одновременно отключаются два провода (фаза и ноль);
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B — чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовая техника);
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) — допустимый уровень напряжения в цепи и между токоведущими частями;
• Количество модулей: 2 — занимает две ширины стандартной DIN-рейки (17,5 мм каждый);
• Степень защиты: IP20 — защита от прикосновений пальцами и твёрдыми предметами, но не от воды;
• Диапазон температур: от -25 до +70 °C — работает в условиях холодных помещений и нагрева внутри щита;
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этой площади;
• Класс токоограничения: 3 — высокий класс, снижающий энергию КЗ через устройство;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Гарантия: 24 месяца — официальный срок службы производителя;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 — европейские требования к автоматическим выключателям.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в верхней части рейки — фиксация происходит за счёт пластиковой защёлки. Чтобы снять устройство, отведите её вниз с помощью плоской отвёртки, вставленной в специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Оба полюса имеют одинаковые зажимы — подходят для медных проводов сечением от 0,5 до 35 мм². Глубина монтажа составляет 44 мм — учтите это при выборе глубины щита.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленных применений). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает минимальное воздействие тока короткого замыкания на оборудование в цепи. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не предназначена для работы во влажных средах.

Преимущества

• Двухполюсное исполнение — полностью отключает фазу и ноль, повышает безопасность при обслуживании;
• Характеристика B — оптимальна для бытовых нагрузок без ложных срабатываний при пуске ламп или холодильников;
• Фирменная система фиксации на DIN-рейке — прочная, удобная, не требует дополнительных креплений;
• Широкий диапазон рабочих температур — надёжно функционирует даже в неотапливаемых помещениях зимой;
• Поддержка больших сечений кабелей — совместим с современными проводами, используемыми в новых монтажах.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами — лучше выбрать характеристику C или D;
• Не подходит для цепей постоянного тока — рассчитан только на переменный ток 50/60 Гц;
• Не имеет возможности дистанционного управления или сигнализации — только ручное управление рычажком.

Примеры использования

• Защита группы розеток в спальной комнате;
• Отключение светильников в коридоре или на лестнице;
• Щитовая защита для стиральных машин, микроволновок, бойлеров;
• Распределительный щит в дачном доме с однофазным питанием;
• Объекты с ограниченным бюджетом, где нужна базовая, но надёжная защита.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 1,3–1,4 кВт (при 230 В и 6 А);
• При подключении многожильных проводов используйте наконечники — они предотвращают ослабление контакта;
• Не затягивайте клеммы слишком сильно — это может повредить изоляцию или саму клемму;
• Проверьте, чтобы все автоматы в щите были установлены правильно — особенно важно соблюдение полярности при двуполюсных устройствах;
• Для щитов с высокой плотностью монтажа учитывайте габариты: 2 модуля × 17,5 мм = 35 мм ширины, 44 мм глубины.
