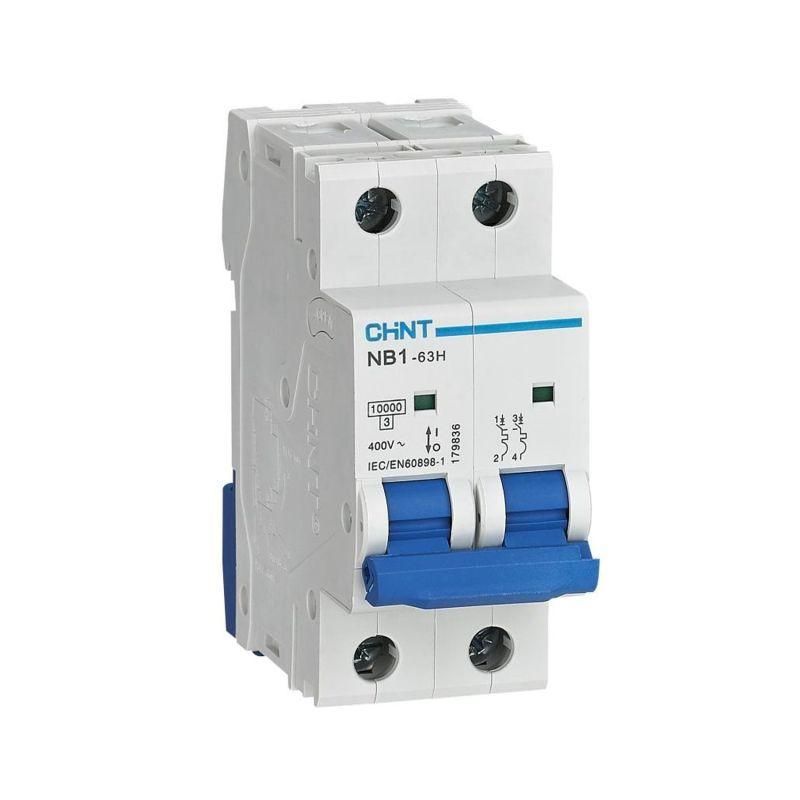

Выключатель автоматический двухполюсный NB1-63H 2P 6A 10кА х-ка B (R) | 179821 CHINT

Автоматический выключатель двухполюсный модульный 6А 10кА характеристика B (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при превышении допустимого тока и совместим с стандартной DIN-рейкой.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 6А 10кА характеристика B (R) серия NB1-63H используется для защиты групповых цепей с умеренной индуктивной нагрузкой - например, освещения, розеточных контуров, бытовых приборов и маломощного оборудования. Подходит для установки в щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Номинальный ток 6 А делает его идеальным для цепей с потребляемой мощностью до 1,3–1,5 кВт при 220 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В AC - работает в однофазных (230 В) и трёхфазных (400 В) сетях;
• Количество полюсов: 2 - одновременно отключает фазу и ноль, исключая опасность сохранения потенциала на нулевом проводе;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала, подходит для активных и слабоиндуктивных нагрузок (например, лампы, нагреватели);
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице;
• Механическая износостойкость: 20 000 циклов - срок службы при частом ручном включении/выключении;
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки;
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки отказа;
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений без пылевых и влажных выбросов.

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 6А 10кА характеристика B (R) серия NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм2 (медные) или 6 мм2 (алюминиевые). Клеммы поддерживают соединения с наконечниками типов PIN и FORK. Устройство легко комбинируется с другими модулями серии NB1-63H - например, с УЗО или дополнительными контактами. Обратите внимание: не используйте для подключения многожильных проводов без наконечников - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Сертифицирован для применения в системах TN-S, TN-C-S и TT. Индикация положения контактов (зелёное окно = включено, красное = отключено) позволяет визуально определить состояние аппарата без тестирования. Отсутствие защиты от брызг и пыли (IP20) требует установки только в закрытых щитах.

Преимущества

• Удобная индикация состояния - сразу видно, отключен ли выключатель;
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных КЗ;
• Совместимость с аксессуарами - возможно добавление вспомогательных контактов (XF9) или расцепителей (S9/V9) для удалённого управления;
• Надёжная механическая конструкция - 20 тысяч циклов включения/отключения обеспечивают долгую службу;
• Фирменная сборка CHINT - проверенная технология производства, применяемая в десятках стран.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для двигателей, насосов, компрессоров - характеристика B слишком чувствительна к пусковым токам; для них нужна характеристика C или D;
• Не рекомендован для цепей с высокой емкостью (например, светодиодные драйверы с большими конденсаторами) - возможны ложные срабатывания;
• Не имеет функции УЗО - для защиты от утечек требуется отдельное устройство;
• Не предназначен для частого ручного включения/отключения - лучше использовать рубильники или контакторы.

Примеры использования

• Защита группы розеток в квартире (до 6 А суммарной нагрузки);
• Отключение световой сети в офисе или магазине;
• Щитовая защита для тепловентиляторов, обогревателей, кофе-машин;
• Вводной автомат в небольших щитах с ограниченной нагрузкой;
• Дополнение в составе комплексного щита с УЗО и другим оборудованием серии NB1-63H.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 1,3 кВт при 220 В - иначе будет часто отключаться;
• При монтаже затягивайте клеммы усилием 0,5–0,7 Нм - недостаточно плотно - риск перегрева, слишком сильно - повредятся контакты;
• Если планируете дистанционное управление или сигнализацию - заказывайте версию с дополнительными контактами XF9/XF9J;
• Не устанавливайте рядом с источниками тепла - рабочая температура выше +40C вызывает преждевременное срабатывание;
• Проверьте соответствие сечения кабеля - для 6 А достаточно 1,5 мм2 меди, но для длинных линий берите 2,5 мм2.
