Выключатель автоматический NB8-63M 2P 6А 10кА х-ка L без тепл. расцеп. (R) | 320801 CHINT

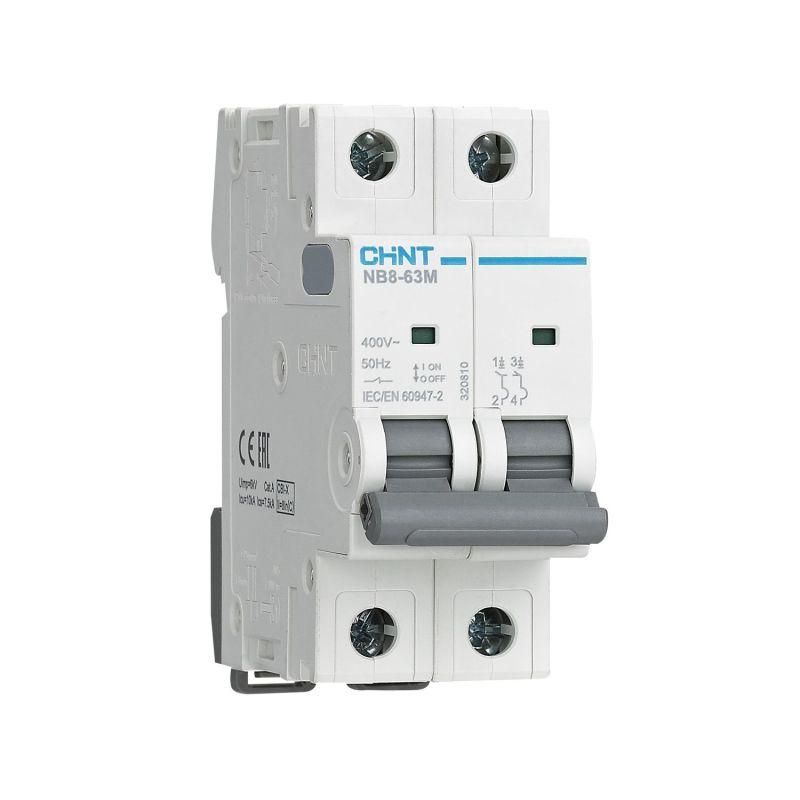

Автоматический выключатель CHINT NB8-63M 2P 6А 10кА с характеристикой L без теплового расцепления предназначен для защиты цепей от короткого замыкания в условиях, где не требуется защита от перегрузки. Этот аппарат идеально подходит для управления двигателями, системами вентиляции, дымоудаления и кондиционирования.

Назначение и область применения

CHINT NB8-63M 2P 6А 10кА - это модульный автомат без теплового расцепителя, который реагирует только на сверхтоки, вызванные коротким замыканием. Он не защищает от длительных перегрузок, поэтому применяется там, где перегрузка исключена или контролируется другим оборудованием.

• Управление и защита электродвигателей (например, в насосах, вентиляторах, компрессорах)
• Щиты систем пожарной безопасности: дымоудаление, принудительная вентиляция
• Цепи с постоянной и предсказуемой нагрузкой, где перегрев маловероятен
• Промышленные, коммерческие и жилые объекты с высокими требованиями к надежности

Технические характеристики

• Номинальный ток: 6 А - максимальный рабочий ток, при котором выключатель сохраняет работоспособность
• Номинальное напряжение: 400 В AC - рассчитан на сети переменного тока до 400 В
• Количество полюсов: 2 - размыкает два провода (фаза + ноль), подходит для однофазных цепей
• Отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: L - мгновенное срабатывание при токе 6,4–9,6 × I_n, то есть между 38,4 А и 57,6 А
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -35C до +70C - подходит для холодных и жарких помещений
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ
• Категория применения: A - для защиты кабельных линий и оборудования с небольшим пусковым током
• Класс токоограничения: 3 - быстрое отключение снижает энергию КЗ, защищая оборудование

Совместимость и монтаж

CHINT NB8-63M 2P 6А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабелей сечением до 16 мм2 (медный провод). Также возможна установка шин типа PIN и FORK.

• Фиксируется на рейке механическим защелкивающим механизмом - легко устанавливается и демонтируется
• Не требует специальных инструментов для монтажа
• Совместим со всеми устройствами серии NB8: можно дополнять вспомогательными контактами, расцепителями и индикаторами
• Рекомендуется соблюдать шаг между аппаратами - минимум один свободный модуль для теплоотвода

Безопасность и стандарты

CHINT NB8-63M соответствует международному стандарту IEC 60947-2 и российским нормам для автоматических выключателей. Устройство имеет класс токоограничения 3, что обеспечивает снижение энергии короткого замыкания и повышает безопасность всей системы. Степень защиты IP20 делает его пригодным только для внутренней установки в закрытых щитах.

Преимущества

• Отсутствие теплового расцепителя исключает ложные срабатывания при пусковых токах двигателей
• Высокая отключающая способность (10 кА) обеспечивает надежность даже в сетях с большими потенциальными КЗ
• Характеристика L позволяет точно выбирать ток срабатывания под конкретные типы нагрузок
• Долгий срок службы: 20 000 механических и 10 000 электрических циклов включения-выключения
• Яркий визуальный индикатор положения контактов - видно, включен ли выключатель

Ограничения применения

• Не используется для защиты цепей, где возможны длительные перегрузки (например, освещение, розеточные группы)
• Не подходит для цепей с частыми пусками, если не предусмотрено внешнее управление током
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Только для переменного тока (AC); не работает в цепях постоянного тока
• Не имеет функции удаленной команды - для этого нужна дополнительная комплектация

Примеры использования

• Защита вентилятора дымоудаления в офисном здании - пусковой ток велик, но работа продолжается стабильно
• Управление насосом в системе кондиционирования воздуха - нагрузка известна, перегрузки исключены
• Коммутирование нагревательных элементов в термокамерах - фиксированный режим работы
• Щитовая группа для пожарной сигнализации - требуется гарантированное срабатывание при КЗ, но не при перегреве

Практические советы

• Выбирая CHINT NB8-63M 2P 6А 10кА, проверьте, что ваша нагрузка не превышает 6 А в течение длительного времени - иначе используйте аппарат с тепловым расцепителем
• При использовании с двигателями убедитесь, что пусковой ток не превышает 9,6×I_n = 57,6 А - иначе выключатель будет срабатывать при запуске
• Для сложных систем добавьте вспомогательный контакт XF9 - он передаст сигнал о состоянии аппарата в систему контроля
• Не устанавливайте рядом с источниками тепла - температурный диапазон -35…+70°С ограничен, особенно при плотной компактной сборке
• Проверяйте совместимость с другими аппаратами в щите - все устройства должны иметь одинаковый класс токоограничения и степень защиты
