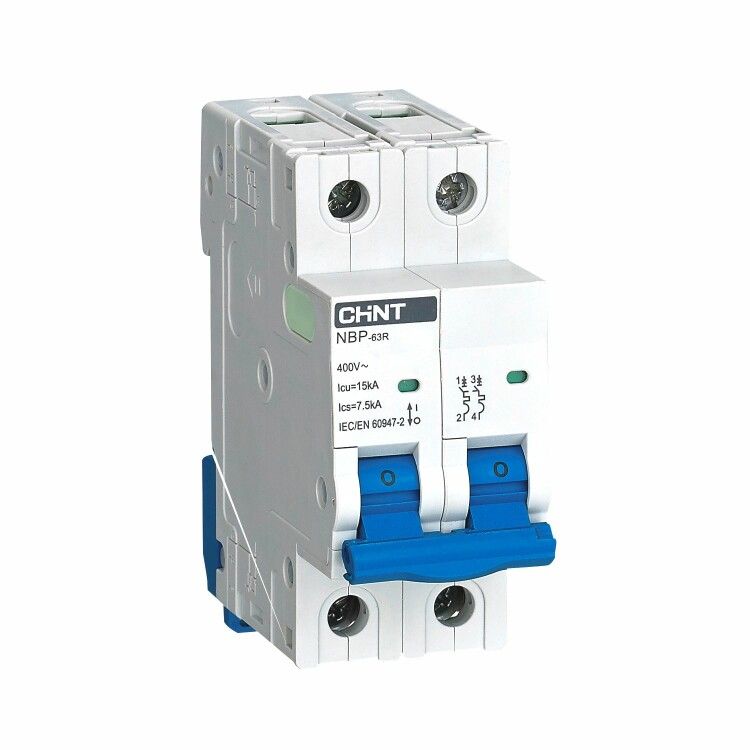

Выключатель автоматический двухполюсный NBP-63R 2P 6A 15кА 8In (R) | 352375 CHINT

Автоматический выключатель двухполюсный 6А 15кА 8In NBP-63R (R) - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд CHINT, артикул 352375.

Назначение и область применения

Автоматический выключатель NBP-63R (R) предназначен для защиты однофазных цепей с номинальным током до 6 А. Он защищает проводку и оборудование от повреждений при перегрузке или коротком замыкании. Устройство рассчитано на нечастые операции включения и отключения - то есть не используется как обычный рубильник.

Применяется в бытовых и промышленных щитах: для защиты групп освещения, розеточных контуров, маломощных станков, систем вентиляции, насосов и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В переменного тока
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 раз выше номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы)
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов)
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -30C до +70C - можно использовать в неотапливаемых помещениях, на улице внутри корпуса
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, защищая кабель и оборудование
• Механическая износостойкость: 20 000 циклов - срок службы при частых включениях
• Электрическая износостойкость: 10 000 циклов - количество отключений при токе нагрузки

Совместимость и монтаж

Автоматический выключатель NBP-63R (R) монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому два полюса занимают 36 мм (2 модуля). Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK.

Устройство совместимо со всеми другими автоматами серии NBP-63R - позволяет собирать щиты с едиными параметрами монтажа и внешнего вида. Индикатор положения контактов (зелёное/красное окно) показывает, включен ли выключатель.

Безопасность и стандарты

NBP-63R соответствует международному стандарту IEC/EN 60947-2. Категория применения A - значит, он защищает именно от перегрузок и КЗ, а не от других аварийных режимов. Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью, где нет проводящей пыли или конденсата.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для помещений с длинными кабелями или близкими источниками питания
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при пуске двигателей и ламп
• Класс токоограничения 3 - минимизирует термическое воздействие на кабель при КЗ
• Индикация состояния контакта - легко определить, включён выключатель или отключён
• Гарантированная долговечность: 20 тыс. механических и 10 тыс. электрических циклов

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50–60 Гц
• IP20 не защищает от воды и пыли - нельзя устанавливать вне щита или во влажных помещениях без дополнительной защиты
• Не предназначен для частого ручного включения/выключения - не заменяет контактор или рубильник
• Номинальный ток 6 А - не подходит для мощных нагревателей (>1,5 кВт) или крупных насосов без учёта пускового тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения с люминесцентными и светодиодными светильниками
• Цепь управления маленьким насосом или вентилятором
• Линия питания контроллера или PLC с небольшим энергопотреблением

Практические советы

• Выбирая автомат NBP-63R (R), проверьте, что сечение кабеля соответствует току 6 А - обычно достаточно 1,5–2,5 мм2 меди
• При сборке щита используйте одинаковые автоматы одной серии - так проще обслуживать и менять устройства
• Если нагрузка имеет высокий пусковой ток (например, компрессор), убедитесь, что ваша нагрузка не превышает 8×6 = 48 А в момент пуска - иначе выключатель будет отключать
• Не устанавливайте этот выключатель в открытых щитах на улице - даже при наличии крышки риск попадания влаги остаётся
• При замене старого автомата - убедитесь, что новый тоже двухполюсный, чтобы отключались и фаза, и ноль
