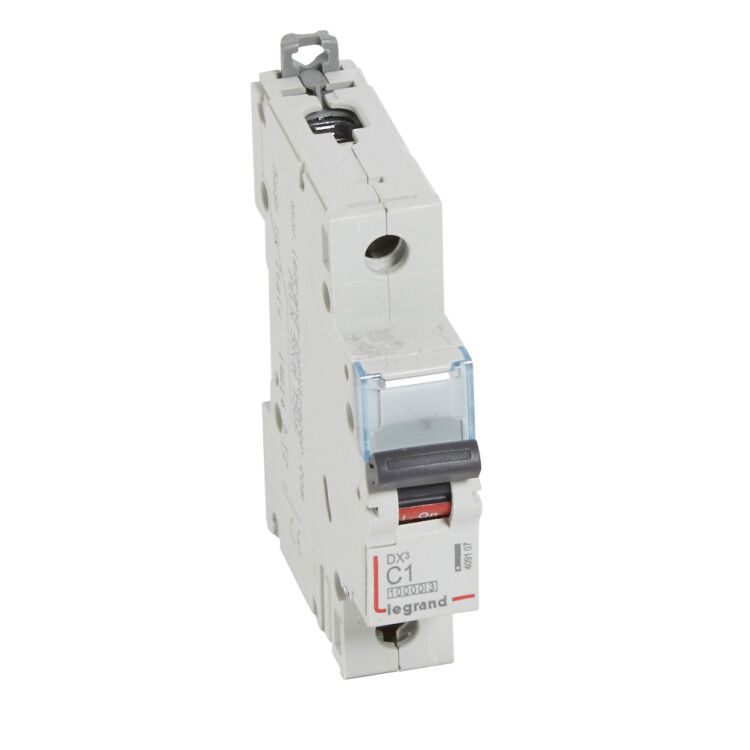

Выключатель автоматический модульный 1п C 1А 16кА DX3 10000 1мод. 230/400В Leg 409107 Legrand

Автоматический выключатель Legrand DX3 10000 с артикулом 409107 - это однополюсный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных системах переменного тока с номинальным напряжением до 230 В и током 1 А, устанавливается на DIN-рейку и отличается высокой надежностью при частых срабатываниях.

Назначение и область применения

Автоматический выключатель Legrand DX3 10000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных установках, где требуется точная и быстрая реакция на аварийные режимы. Подходит для защиты осветительных, силовых и вспомогательных цепей на объектах с постоянной нагрузкой - например, на станках, контроллерных щитах, системах автоматизации.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и маломощных цепей
• Количество полюсов: 1 - управление одной фазой
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до 16 тысяч ампер
• Характеристика срабатывания: C - оптимальна для цепей с умеренным пусковым током (например, лампы накаливания, нагреватели, насосы)
• Номинальное напряжение: 230 В переменного тока, частота 50/60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к импульсным перенапряжениям
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Количество модулей: 1 - занимает минимальное место в щите
• Глубина монтажа: 44 мм - требует достаточного внутреннего объема шкафа
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не герметичен
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимума
• Степень загрязнения: 2 - подходит для помещений с умеренной запыленностью
• Категория перенапряжения: 0 - не предназначен для защиты от внешних грозовых импульсов

Совместимость и монтаж

Выключатель Legrand DX3 10000 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке - фиксатор расположен на нижней части корпуса. Для демонтажа отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые зажимы: допустимый диапазон сечения - от 1,5 до 35 мм2. Обязательно затягивайте винты моментом, соответствующим рекомендациям производителя - недостаточное усилие вызывает перегрев, избыточное - повреждает клемму.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 10000 соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Это гарантирует соответствие требованиям безопасности, надежности и взаимозаменяемости. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Устройство не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО.

Преимущества

• Высокая отключающая способность (16 кА) - надежно работает даже при серьезных авариях
• Компактный формат (1 модуль) - экономит место в распределительных щитах
• Надежная фиксация на DIN-рейке - исключает самопроизвольное выпадение
• Широкий диапазон рабочих температур - подходит для суровых условий эксплуатации
• Поддержка проводов до 35 мм2 - удобен для подключения мощных потребителей

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, крупные двигатели) - для них нужна характеристика D
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных, открытых или пыльных местах без дополнительной защиты
• Категория перенапряжения 0 - не защищает от грозовых импульсов; необходимы внешние Surge Protection Devices
• Однополюсное исполнение - не применяется в трехфазных цепях без параллельного использования нескольких аппаратов
• Не имеет возможности дистанционного управления или сигнализации состояния - требует ручного включения после срабатывания

Примеры использования

• Защита цепей освещения в производственных цехах
• Коммутация и защита терморегуляторов, контрольных плат, сенсоров
• Щитовые устройства в системах автоматического управления технологическими процессами
• Распределительные щиты на объектах с ограниченным пространством (например, вентиляционные шкафы)

Практические советы

• Выбирая автомат Legrand DX3 10000, проверьте, чтобы номинальный ток нагрузки был не выше 1 А - превышение вызовет ложные срабатывания
• При использовании многожильных проводов используйте наконечники - это предотвращает ослабление контакта
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы механизма
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление увеличивает переходное сопротивление
• Для комплексной защиты в промышленных щитах сочетайте этот автомат с УЗО и SPD
