Выключатель автоматический четырехполюсный DX3 10000 80А C 16кА (6 мод) | 409362 Legrand

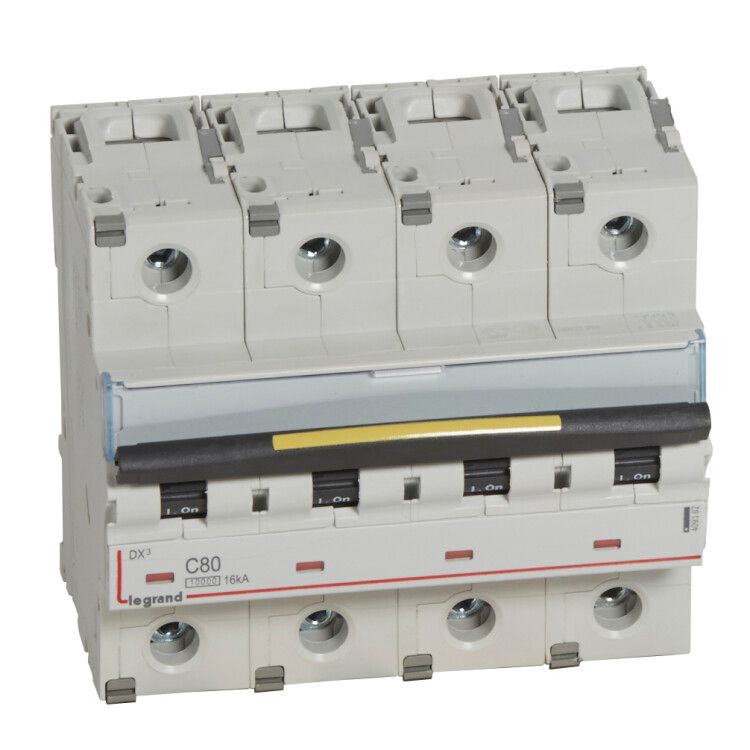

Автоматический выключатель Legrand DX3 с артикулом 409362 - четырёхполюсный коммутационный аппарат на 80 А, предназначенный для защиты и управления трёхфазными электросетями в промышленной среде. Он сочетает надёжную отключающую способность до 16 кА, совместимость с DIN-рейкой и возможность коммутации нейтрали, что делает его универсальным решением для сложных систем.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в промышленных объектах: на станках, конвейерах, распределительных щитах, системах освещения и HVAC. Подходит для трехфазных сетей переменного тока с напряжением до 400 В. Благодаря наличию коммутируемого нейтрального проводника, он безопасно отключает все четыре проводника - три фазы и ноль - одновременно, что важно для оборудования с чувствительной нагрузкой.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 4 - управление всеми фазами и нулём в одной единице.
• Отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, насосы, светильники).
• Номинальное напряжение: 400 В AC / 500 В изоляции - рассчитан на работу в сети 380–400 В, с запасом по изоляции.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Количество модулей: 6 - занимает шесть стандартных модулей на рейке.
• Поперечное сечение проводов: 1,5 – 35 мм2 - подходит для медных жил любого распространённого сечения.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; предназначен для установки внутри закрытых щитов.
• Рабочий диапазон температур: от -25C до +70C - работает в условиях холодных ангаров и нагреваемых помещений.
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран.
• Класс токоограничения: 80 - высокий класс, снижающий энергию КЗ через устройство, повышающий срок службы оборудования.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от грозовых разрядов).
• Климатическое исполнение: УХЛ4 - допущен к использованию в помещениях с умеренным и холодным климатом, в том числе без кондиционирования.
• Глубина монтажа: 47 мм - требует минимального внутреннего объёма щита.

Совместимость и монтаж

Выключатель Legrand DX3 409362 устанавливается на DIN-рейку типа 35 мм. Для фиксации используется защёлка - достаточно вставить устройство в рейку до характерного щелчка. Чтобы снять его, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы - затягивать следует равномерно, без перекосов. Максимальное сечение провода - 35 мм2, минимальное - 1,5 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при зажиме. Все полюса имеют одинаковый механизм, поэтому порядок подключения фаз не имеет значения, но ноль должен быть подключен именно к соответствующему выводу - он коммутируемый.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, которые регламентируют требования к устройствам защиты для бытовых и промышленных применений соответственно. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли и без проводящих частиц. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от внешних импульсов (например, от удара молнии); для этого требуется дополнительно установить SPD.

Преимущества

• Комбинированная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ.
• Коммутируемый ноль - исключает риск остаточного напряжения после отключения, важен для безопасности обслуживания.
• Высокий класс токоограничения (80) - снижает термические и электромагнитные воздействия на оборудование в момент КЗ.
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых цехах зимой.
• Поддержка стандарта DIN - совместим с большинством промышленных щитов и комплектующих.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях - степень защиты IP20 не предохраняет от влаги и пыли.
• Не рекомендован для частых оперативных включений/выключений - предназначен для защиты, а не для регулярной коммутации (для этого нужны контакторы).
• Не защищает от перенапряжений сети - необходимо использовать отдельные устройства защиты (SPD).
• Не подходит для цепей постоянного тока - только переменный ток 50–60 Гц.
• Необходимо соблюдать минимальную глубину щита (47 мм) - малогабаритные корпуса могут не вместить устройство полностью.

Примеры использования

• Защита трёхфазного двигателя мощностью до 30 кВт в цеху с частыми пусками.
• Главный входной автомат в распределительном щите производственного участка.
• Отключение питания станка с ЧПУ перед техобслуживанием - благодаря коммутируемому нулю гарантируется полное отсутствие потенциала на оборудовании.
• Щитовая защита системы вентиляции в логистическом центре с колебаниями температуры.

Практические советы

• Выбирая автомат Legrand DX3 409362, проверьте, чтобы сечение кабеля соответствовало диапазону 1,5–35 мм2 - слишком тонкий провод перегреется, слишком толстый не войдёт в клемму.
• При сборке щита оставляйте минимум 10 мм свободного места вокруг выключателя - это обеспечит теплоотвод и удобство обслуживания.
• Если планируете часто менять или тестировать цепь, используйте отдельный рубильник перед этим автоматом - DX3 не предназначен для частых ручных отключений.
• Для увеличения функциональности можно заказать дополнительные аксессуары: блокировки, сигнализаторы положения, расцепители UVT - они совместимы с серией DX3.
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что выбрана верная характеристика “C” и номинальный ток 80 А.
