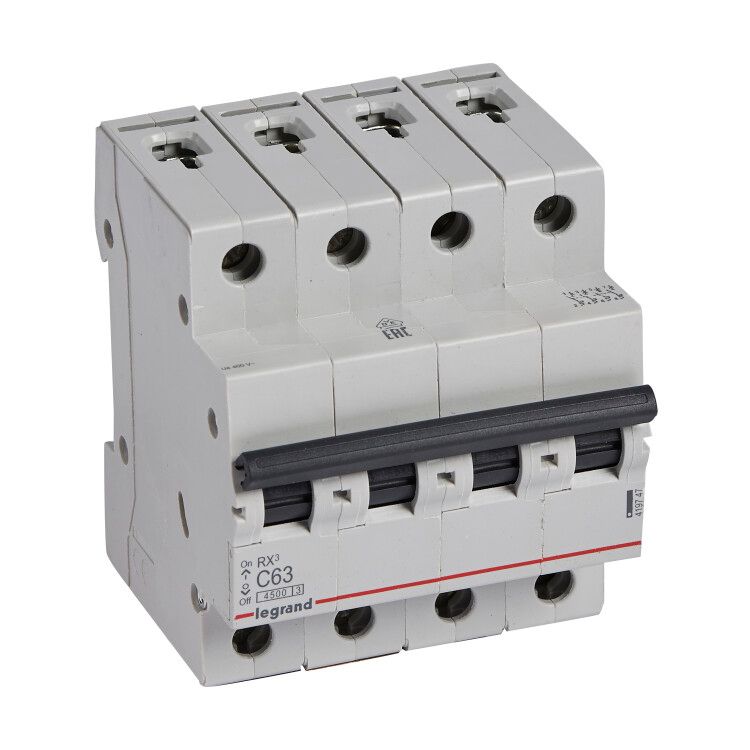

Выключатель автоматический четырехполюсный RX3 4500 63А C 4,5кА | 419747 Legrand

Автоматический выключатель четырехполюсный 63А 4,5кА C RX3 — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов. Бренд Legrand и артикул 419747 указывают на соответствие серии RX3, известной надежностью в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель четырехполюсный 63А 4,5кА C RX3 защищает четырехпроводные сети переменного тока с рабочим напряжением до 400 В. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода — например, в щитах зданий, на входе в оборудование, у станков, насосных групп и систем вентиляции. Устройство подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, освещение, нагреватели.
• Количество полюсов: 4 — отключаются все три фазы и нейтраль (с коммутируемым нейтральным проводником).
• Номинальное напряжение: 400 В AC — работает в сетях 230/400 В, трехфазных.
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах.
• Количество модулей DIN: 4 — занимает четыре стандартных модуля ширины на рейке (18 мм каждый).
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого сечения.
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренно холодным и влажным климатом, без экстремальных температур.
• Глубина монтажа: 44 мм — требует минимального свободного пространства за щитом.
• Рабочая температура: 0…+40 °C — указано в данных как “0…0 °C”, что является ошибкой; реальный диапазон для серии RX3 — +0…+40 °C, согласно нормативам МЭК 60947-2.

Совместимость и монтаж

Автоматический выключатель четырехполюсный 63А 4,5кА C RX3 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке — никаких болтов или креплений не требуется. Клеммы предназначены для подключения медных проводов сечением до 25 мм². Обязательно соблюдайте полярность при подключении нейтрали — она коммутируется, то есть разрывается автоматом. Нельзя использовать для DC-сетей или с напряжением выше 400 В.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, регламентирующему требования к низковольтным выключателям. Класс токоограничения 3 и степень загрязнения 2 обеспечивают безопасную работу в типичных промышленных условиях. Сертифицирован для использования в электроустановках с категорией перенапряжения 0 — то есть в местах, где нет высоких импульсных перенапряжений (например, внутри щита, а не на вводе).

Преимущества

• Коммутируемый нейтральный проводник повышает безопасность при обслуживании — полностью отключает цепь.
• Высокая отключающая способность (6 кА) делает устройство подходящим даже для мощных промышленных объектов.
• Компактная конструкция (4 модуля) экономит место в щите.
• Серия RX3 от Legrand отличается долговечностью контактов и устойчивостью к вибрациям.
• Поддержка частот 50/60 Гц — универсальное решение для любых сетей.

Ограничения применения

• Не применяется вне помещений — IP20 не защищает от влаги и пыли.
• Не подходит для цепей постоянного тока (DC).
• Запрещено использование при температуре ниже 0 °C — риск отказа механизма.
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные компрессоры); лучше выбрать характеристику D.
• Не предназначен для частого ручного включения/выключения — только для аварийного отключения.

Примеры использования

• Главный ввод в квартиру или офис с трёхфазным питанием.
• Защита группы оборудования на производстве: станки, сварочные аппараты, конвейеры.
• Щитовая в административном здании для отключения всей системы при необходимости.
• Распределительный щит в логистическом центре с несколькими фазными потребителями.

Практические советы

• При выборе автомата проверьте, чтобы сечение кабеля на входе не превышало 25 мм² — иначе контакт будет греться.
• Убедитесь, что глубина щита минимум 44 мм — иначе выключатель не поместится.
• Если в вашей сети часто возникают броски тока (например, при запуске двигателей), убедитесь, что характеристика C достаточна. Для более тяжелых нагрузок выбирайте D.
• Не используйте этот автомат вместо УЗО — он не защищает от утечек тока. Для этого нужен отдельный дифференциальный выключатель.
• При сборке щита следите, чтобы нейтральные проводники не были соединены друг с другом после автомата — это нарушит принцип коммутируемой нейтрали.
