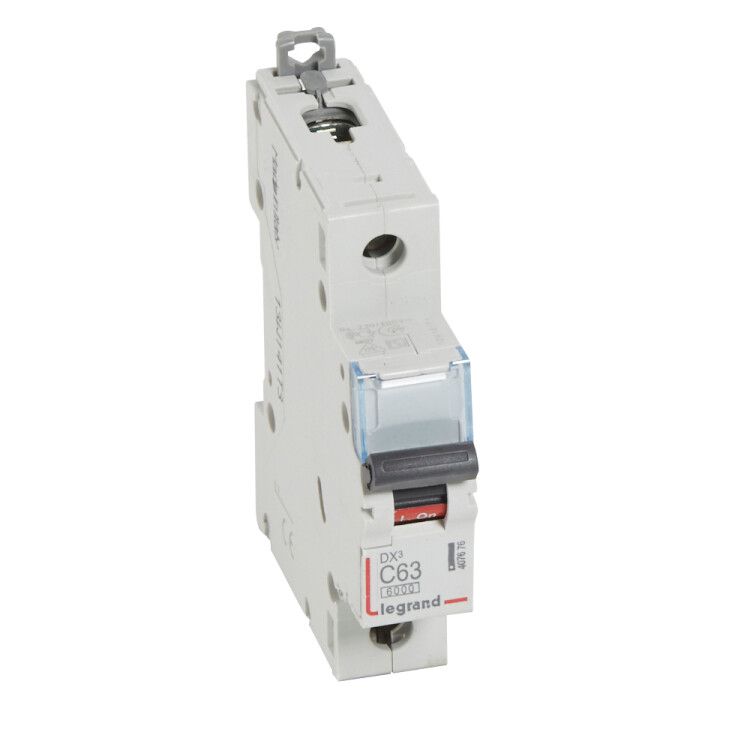

Выключатель автоматический модульный 1п C 63А 10кА DX3 6000 1мод. 230/400В Leg 407676 Legrand

Автоматический выключатель Legrand DX3 6000 с артикулом 407676 - это надежный однополюсный защитный аппарат для управления и защиты однофазных цепей до 63 А в бытовых и промышленных установках. Устройство рассчитано на работу в сети переменного тока 230 В, имеет класс отключения 10 кА и монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель Legrand DX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты освещения, розеточных групп, оборудования мощностью до 14 кВт при напряжении 230 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно проводить длительно;
• Количество полюсов: 1 - управляет одной фазой; подходит для однофазной сети 230 В;
• Номинальное напряжение: 230 В / 400 В - работает в системах TN-S/TN-C-S с линейным напряжением до 400 В между фазами;
• Характеристика срабатывания: C - реагирует на токи в пределах 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить аварийный ток короткого замыкания до этой величины;
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию внутри устройства при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от грозовых разрядов);
• Частота: 50–60 Гц - совместим со всеми стандартными сетями стран Европы и России;
• Степень защиты IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен - применяется только во внутренних помещениях;
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижает энергию пробоя;
• Рабочая температура: от –25 C до +70 C - допустимый диапазон для установки в необогреваемых шкафах;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью колебаний влажности;
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные провода любого стандарта от легких осветительных до силовых;
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм;
• Глубина монтажа: 44 мм - требует минимального свободного места за рейкой для удобного подключения;
• Род тока: переменный (AC) - не постоянный ток;
• Стандарты: МЭК 60898-1 / IEC 60947-2 - соответствуют европейским требованиям к автоматическим выключателям для жилищного и промышленного использования.

Совместимость и монтаж

Выключатель Legrand DX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать механизм защелкой - она расположена сверху корпуса. Чтобы демонтировать устройство, слегка отведите защелку отверткой через специальное углубление. Подключение проводов выполняется через винтовые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жил. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 6000 сертифицирован по стандартам МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных). Соответствие этим нормам гарантирует надежность срабатывания, термическую стойкость и долговечность даже при частых операциях включения/выключения. Класс токоограничения 3 снижает риск возгорания при КЗ благодаря быстрому прекращению тока. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Фирменная система защелки Legrand обеспечивает прочную фиксацию на DIN-рейке без люфтов;
• Широкий диапазон сечений проводов (1,5–35 мм2) исключает необходимость переходников;
• Четкая визуальная индикация положения рычага ("ON"/"OFF") - легко определить состояние аппарата без тестирования;
• Высокая степень надежности механизма расцепления - два независимых расцепителя (тепловой и магнитный) обеспечивают точную реакцию на перегрузки и КЗ;
• Производитель рекомендует этот тип для проектирования - он включен в официальный ассортимент Legrand для новых проектов.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50/60 Гц;
• IP20 не допускает использование в сырых, пыльных или открытых местах - нельзя устанавливать вне щита;
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, большие асинхронные двигатели, компрессоры) - лучше выбрать “D”;
• Не предназначен для частого ручного включения/отключения более 10 раз в день - это снизит срок службы контактов;
• Не использовать в качестве главного рубильника - функция защиты отличается от функции коммутации.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Подключение системы освещения с энергосберегающими лампами;
• Щитовая защита нагревательных приборов (бойлеры, радиаторы);
• Обеспечение безопасности маломощных двигателей (конвейеры, вентиляторы, насосы);
• Как второй уровень защиты после основного автомата в этажном щите.

Практические советы

• Выбирая автомат Legrand DX3 6000, проверьте соответствие номинала нагрузкам - не стоит ставить 63 А на освещение, где хватило бы 10–16 А;
• При использовании многожильных проводов обязательно примените наконечники (штыревые или трубчатые) - это повысит контакт и продлит жизнь зажиму;
• Не забудьте соблюдать порядок подключения: вход - верхние клеммы, выход - нижние. Это важно для правильной работы защиты;
• Если планируете много автоматов рядом - учтите глубину монтажа (44 мм): некоторые модели счетчиков или УЗО имеют большую глубину и могут мешать;
• Для обслуживания всегда отключайте питание перед работой - хотя рычаг видимо выключен, есть риск обратного питания.
