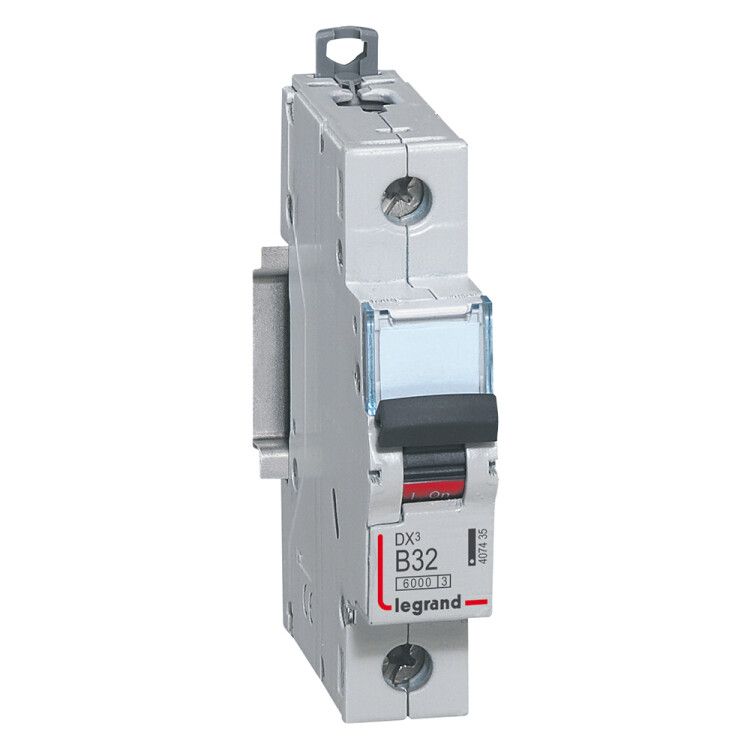

Автоматический выключатель DX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 32 А 1 модуль 407435 Legrand

Автоматический выключатель Legrand DX3 6000 - однополюсный коммутационный аппарат с номинальным током 32 А и характеристикой срабатывания B, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Устройство монтируется на DIN-рейку, занимает один модуль и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 6000 используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Область применения - сети с частотой 50–60 Гц, где требуется надежная защита с классом токоограничения 3.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения, бытовой техники и электроники
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 230 В (до 400 В в трехфазной системе)
• Род тока: переменный
• Номинальное напряжение изоляции: 500 В
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2
• Количество модулей: 1 (ширина 18 мм)
• Глубина монтажа: 44 мм
• Рабочий температурный диапазон: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Категория перенапряжения: 0 - не предназначен для защиты от скачков напряжения, требует внешнего УЗИП
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление происходит с помощью защелки - для демонтажа достаточно оттянуть ее отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам: вход - сверху, выход - снизу. Для надежного соединения используйте провода сечением от 1,5 до 35 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Устройство совместимо с другими элементами серии DX3: шины, переходники, дополнительные контакты.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 (для бытового и аналогичного использования) и МЭК 60947-2 (для промышленного). Класс токоограничения 3 снижает энергию, проходящую через цепь при аварии, что уменьшает риск возгорания. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и изолированному корпусу. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям, однако для защиты от грозовых импульсов необходимо применять отдельные устройства УЗИП.

Преимущества

• Надежная двойная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ
• Простой и быстрый монтаж на DIN-рейку с фиксацией защелкой
• Широкий диапазон сечений проводов - удобен для различных типов кабелей
• Совместимость с сериями Legrand DX3 - можно собирать полноценные щиты с едиными компонентами
• Устойчивость к экстремальным температурам - работает даже в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначен для работы в открытых, влажных или запыленных местах - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не защищает от утечек тока на землю - для этого нужен УЗО
• Не применяется в цепях постоянного тока
• Категория перенапряжения 0 означает, что устройство не рассчитано на защиту от высоких импульсных перенапряжений - необходима установка УЗИП
• Не следует использовать в качестве основного рубильника - он не предназначен для частого ручного включения/выключения

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников и точечного освещения
• Подключение бытовой техники: стиральных машин, микроволновок, духовых шкафов
• Распределительные щиты на производстве для питания маломощного оборудования
• Объекты с нестабильной сетью - например, дачи, временные здания

Практические советы

• Выбирая автомат Legrand DX3 6000, проверьте соответствие нагрузки: суммарная мощность подключенных приборов не должна превышать 7,4 кВт (при 230 В)
• При использовании медных проводов сечением менее 2,5 мм2 - обязательно используйте наконечники типа ПК или ПМ
• Не затягивайте клеммы слишком сильно - это повредит изоляцию провода и снизит контакт
• При сборке щита располагайте автоматы так, чтобы было удобно дотянуться до рычажка - особенно если щит установлен высоко
• Для увеличения функциональности можно добавить дополнительные контакты (например, сигнализирующие) - все они совместимы с серией DX3
• Проверяйте состояние автомата каждые 6–12 месяцев: протестируйте кнопку “T” (если есть) и убедитесь, что рычажок свободно перемещается
