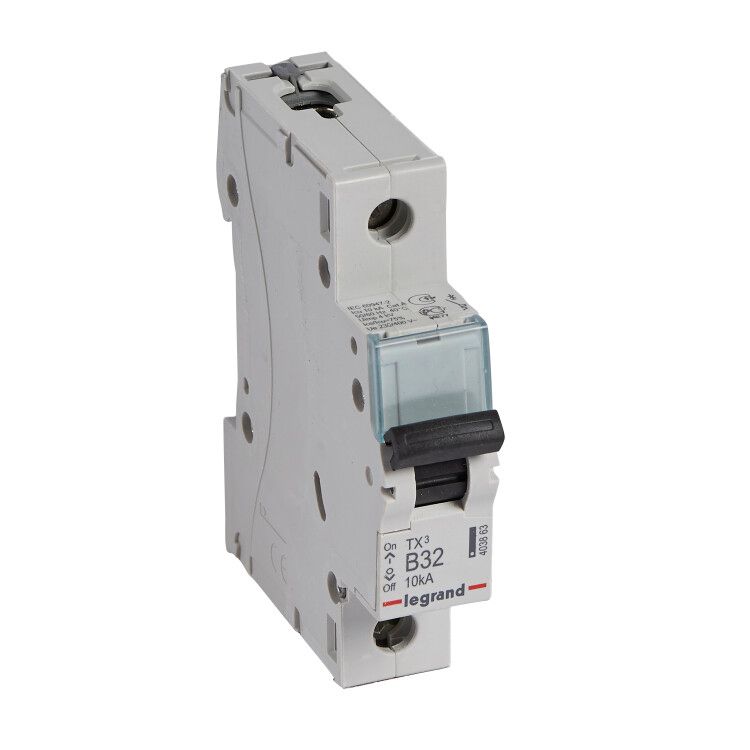

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 32 А 1 модуль 403863 Legrand

Автоматический выключатель модульный однополюсный 32А B 10кА 230/400В TX3 6000 1 модуль от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в жилых, офисных и промышленных объектах, где требуется надёжная и компактная защита однофазной сети. Бренд Legrand и серия TX3 обеспечивают соответствие европейским стандартам качества и долговечность в повседневной эксплуатации.

Назначение и область применения

Автоматический выключатель модульный однополюсный 32А B 10кА 230/400В TX3 6000 1 модуль защищает электропроводку от перегрузок и коротких замыканий. Он применяется в распределительных щитках для защиты групповых линий: освещения, розеток, бытовой техники и других нагрузок до 32 А. Устройство подходит для установки в квартирах, частных домах, административных зданиях и малых производственных помещениях.

Технические характеристики

• Тип: однополюсный автоматический выключатель
• Номинальный ток: 32 А
• Характеристика расцепления: B - чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок (например, освещение, розетки)
• Кратковременная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Напряжение: 230/400 В - работает в однофазных (230 В) и трёхфазных (400 В) сетях переменного тока
• Количество модулей: 1 (ширина 17,5 мм)
• Подключение: винтовые клеммы для медных проводов
• Монтаж: на DIN-рейку шириной 35 мм

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 32А B 10кА 230/400В TX3 6000 1 модуль совместим со всеми стандартными DIN-рейками, используемыми в электрошкафах. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит за счёт пластиковой защёлки снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Клеммы рассчитаны на провода сечением от 0,5 до 16 мм2. Перед подключением обязательно отключите питание.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щитке
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Чёткая визуальная индикация состояния: рычажок вверх - включен, вниз - отключен
• Высокая предельная отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях
• Произведён по стандартам Legrand - соответствует требованиям IEC 60898-1

Ограничения применения

• Не предназначена для защиты двигателей, насосов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D
• Не подходит для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Запрещено использовать в условиях повышенной влажности без герметичного шкафа - IP-защита не указана, значит, устройство не имеет внешней защиты от воды
• Не рекомендуется применять в системах с постоянным током - только для переменного тока 50–60 Гц

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отдельная защита осветительной линии в спальне
• Щитовая защита для бойлера или кондиционера мощностью до 7 кВт
• Распределительный щит в офисе или небольшом магазине

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность всех подключённых приборов не превышает 7,4 кВт (32 А × 230 В)
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (B) и номинал (32 А)
• Не затягивайте клеммы слишком сильно - можно повредить медную жилу или саму клемму
• Перед первым включением проверьте, что все провода правильно подключены и нет короткого замыкания
• Этот автомат - часть серии TX3 от Legrand; он совместим с другими элементами этой серии, такими как УЗО и дифавтоматы, для создания единой системы защиты
