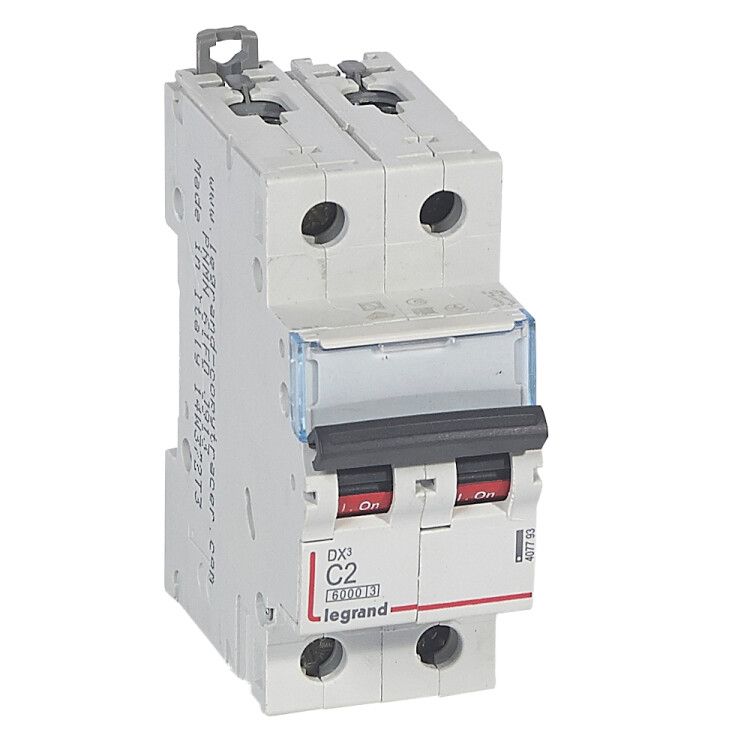

Выключатель автоматический модульный 2п C 2А 10кА DX3 6000 2мод. 230/400В Leg 407793 Legrand

Автоматический выключатель Legrand DX3 6000 — двухполюсный коммутационный аппарат с номинальным током 2 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство монтируется на DIN-рейку, соответствует международным стандартам и рассчитано на работу в условиях переменного тока 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита слаботочных и силовых линий. Подходит для защиты освещения, розеток, маломощного оборудования и контрольной аппаратуры.

Технические характеристики

• Номинальный ток: 2 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 — одновременно отключает два проводника (L и N);
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Способ монтажа: DIN-рейка — крепление на стандартную рейку шириной 35 мм;
• Количество модулей: 2 — занимает две ширины стандартного модуля на DIN-рейке;
• Поперечное сечение проводника: 1,5–35 мм² — допустимый диапазон площади сечения подключаемых медных проводов;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25 до +70 °C — работает в холодных и жарких помещениях, включая неотапливаемые зоны;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при повышенных напряжениях;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Частота: 50–60 Гц — совместим с сетями России, Европы и большинства стран мира;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность;
• Климатическое исполнение: УХЛ4 — предназначен для работы в умеренном и холодном климате с возможными колебаниями влажности;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и незначительной влажности в помещении;
• Категория перенапряжения: 0 — не предназначен для защиты от внешних перенапряжений (грозовые импульсы требуют УЗИП);
• Глубина монтажа: 44 мм — минимальная глубина щита, необходимая для полноценной установки.

Совместимость и монтаж

Выключатель Legrand DX3 6000 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно зафиксировать устройство защёлкой — она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, чтобы избежать перегрева. Рекомендуется использовать провода сечением 1,5–4 мм² для нагрузок 2 А — более толстые провода (до 35 мм²) можно подключать, но они не будут полностью использованы по токовой нагрузке.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 6000 соответствует требованиям МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленного использования). Соответствие этим стандартам гарантирует проверенную надёжность, точность срабатывания и соответствие европейским требованиям безопасности. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания.

Преимущества

• Двухполюсное исполнение — одновременное отключение фазы и нуля, исключает опасность сохранения потенциала на одном проводе;
• Широкий диапазон рабочих температур — надёжно функционирует даже в неотапливаемых помещениях;
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и демонтаж без инструментов;
• Поддержка больших сечений проводов — возможность подключения как тонких, так и мощных кабелей;
• Совместимость с продуктами Legrand Euro — легко интегрируется в уже установленные щиты этой серии.

Ограничения применения

• Не предназначен для защиты от перенапряжений — для этого нужны дополнительные устройства (УЗИП);
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной герметизации;
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели или сварочные аппараты) — для них нужна характеристика D;
• Номинальный ток 2 А слишком мал для групповых линий с несколькими розетками — рекомендуется только для отдельных ответвлений (например, освещение, зарядные устройства).

Примеры использования

• Защита осветительной группы в комнате с LED-светильниками;
• Отдельная линия питания для Wi-Fi маршрутизатора, принтера или домашнего сервера;
• Контур управления маломощным насосом в системе вентиляции;
• Щитовая защита в производственной линии для сигнализации и контроллеров;
• Дополнительный автомат в распределительном щите для чувствительной электроники.

Практические советы

• Выбирая автомат Legrand DX3 6000, убедитесь, что ваша нагрузка не превышает 2 А — превышение вызовет частые отключения или выход из строя;
• При подключении проводов используйте калиброванный ключ — недостаточно плотная затяжка ведёт к нагреву и оплавлению;
• Не устанавливайте этот выключатель вместо УЗО — он не реагирует на утечки тока, только на перегрузки и КЗ;
• Если планируете использовать в щите с другими устройствами Legrand, выбирайте модели из серии DX3 — они имеют единый дизайн и совпадают по габаритам;
• Для промышленных объектов с высокой вероятностью КЗ обязательно проверьте, что предельный ток КЗ в точке установки не превышает 10 кА — иначе выключатель не справится.
