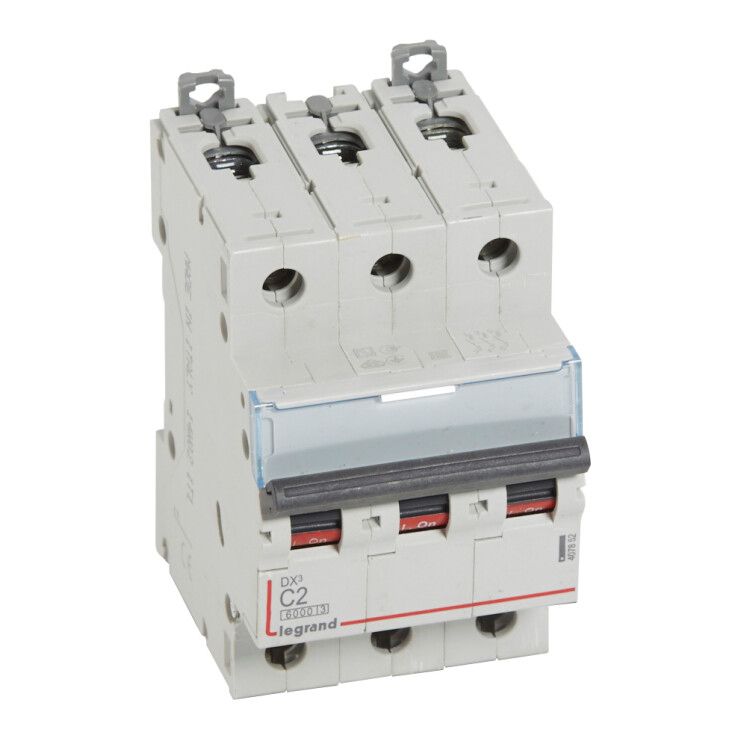

Выключатель автоматический модульный 3п C 2А 10кА DX3 6000 3мод. 400В Leg 407852 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407852 — трёхполюсный коммутационный аппарат на 2 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на переменный ток 400 В и подходит как для бытовых, так и для промышленных систем.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для безопасного включения, отключения и защиты электрических цепей от сверхтоков. Он применяется в распределительных щитах жилых домов, офисов, производственных линий и оборудования с умеренной нагрузкой — например, групп освещения, маломощных насосов, контроллеров и автоматических линий.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 2 А
• Количество полюсов: 3
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, светильники, малые двигатели)
• Номинальная отключающая способность: 6 кА (при 400 В)
• Род тока: переменный, частотой 50–60 Гц
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Сечение подключаемых проводов: 1,5 – 35 мм²
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 °C до +70 °C
• Класс токоограничения: 3 — быстрое отключение при КЗ, снижающее энергии пробоя
• Климатическое исполнение: УХЛ4 — допустимо использование в помещениях с умеренно холодным и влажным климатом
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм

Совместимость и монтаж

Автоматический выключатель Legrand DX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защелки — для демонтажа достаточно слегка надавить отверткой на пластиковую защелку снизу корпуса. Подключение проводов выполняется через винтовые зажимы, доступные с лицевой стороны. Для надёжного соединения рекомендуется использовать наконечники типа НШВИ при сечении более 10 мм². Устройство совместимо с другими элементами серии DX3: дополнительными контактами, блокировками и сигнализаторами положения (по заказу).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Категория перенапряжения 0 указывает на то, что устройство не предназначено для установки в местах с высокими импульсными перенапряжениями (например, рядом с мощными преобразователями). Степень загрязнения 2 предполагает работу в условиях умеренного запыления — не в сырых или пыльных производствах без защиты.

Преимущества

• Надёжная механическая конструкция с двойным расцепителем: тепловым (для длительных перегрузок) и магнитным (для коротких замыканий)
• Быстрая и удобная фиксация на DIN-рейке благодаря продуманной защелке
• Поддержка широкого диапазона сечений проводов — от 1,5 до 35 мм² — позволяет гибко подходить к разным типам кабелей
• Класс токоограничения 3 снижает риск повреждения оборудования при аварийных режимах
• Серия DX3 имеет унифицированный дизайн и совместимость с аксессуарами других производителей, поддерживающих стандарты Legrand

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 исключает воздействие воды и пыли
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них требуется тип D
• Не рекомендован для постоянной работы при температуре выше +70 °C — возможен выход из строя механизма
• Не имеет функции дистанционного управления или сигнализации в базовой комплектации — требуются дополнительные модули
• Номинальная отключающая способность 6 кА недостаточна для промышленных объектов с высокой короткозамкнутой мощностью; там нужны устройства на 10 кА и выше

Примеры использования

• Защита группы осветительных приборов в административном здании
• Коммутация и защита маломощного конвейера на пищевом участке
• Щитовая защита для системы контроля доступа и видеонаблюдения
• Распределительный щит в мастерской с инструментами до 1,5 кВт

Практические советы

• При подключении используйте инструмент с регулируемым моментом затяжки — переусиливать винты нельзя, чтобы не повредить клеммы
• Убедитесь, что суммарная нагрузка всех трёх полюсов не превышает 2 А — даже если один полюс нагружен меньше, остальные должны быть сбалансированы
• Для условий повышенной влажности (например, вентиляционные камеры) дополнительно устанавливайте герметичные боксы
• Проверьте соответствие глубины монтажа (44 мм) свободному пространству в щите — особенно важно при плотной компоновке
• Если нужна сигнализация состояния (вкл./выкл.), выбирайте модель с опциональным вспомогательным контактом — он совместим с этой серией
