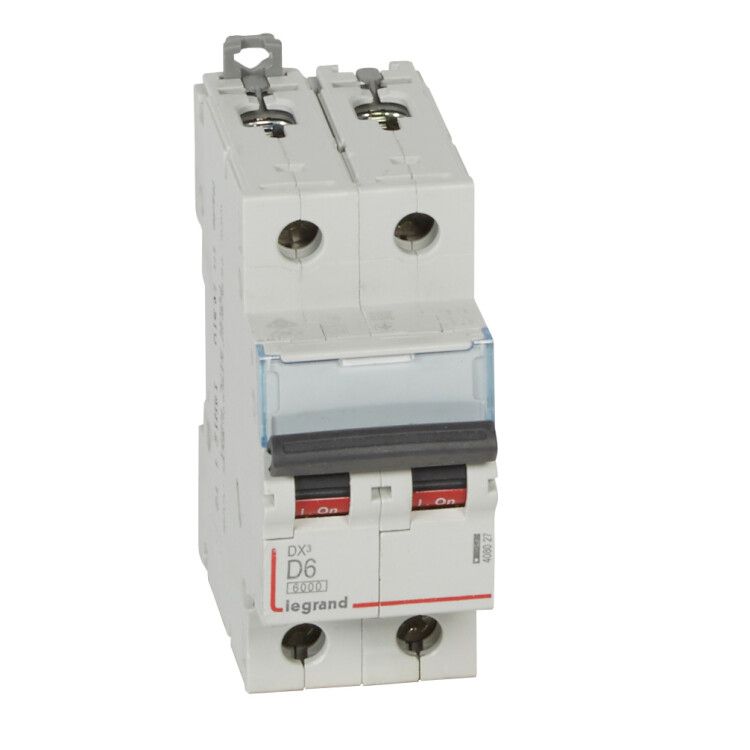

Выключатель автоматический модульный 2п D 6А 10кА DX3 6000 2мод. 230/400В Leg 408027 Legrand

Автоматический выключатель Legrand DX3 6000 с артикулом 408027 - двухполюсный коммутационный аппарат на 6 А и 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство монтируется на DIN-рейку, имеет класс токоограничения 6 и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в сетях переменного тока с напряжением до 400 В и частотой 50–60 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита оборудования и проводки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 - защищает два проводника (фаза и ноль);
• Номинальная отключающая способность: 10 кА - способность безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - гарантирует безопасную работу в трёхфазных системах;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Способ монтажа: на DIN-рейку (стандарт 35 мм);
• Количество модулей: 2 - занимает две ячейки в щите;
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными проводами от тонких до мощных;
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и воды; подходит только для внутренней установки;
• Класс токоограничения: 6 - быстродействующий, снижает энергию КЗ, повышает безопасность;
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа;
• Нормативы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка - достаточно вставить устройство в рейку до щелчка. Чтобы снять, отожмите защёлку отверткой через специальное углубление. Подключение проводов - винтовые зажимы, подходят для одножильных и многожильных проводов сечением 1,5–35 мм2. Перед затяжкой рекомендуется зачистить провода на 8–10 мм и проверить надёжность соединения. Устройство не требует дополнительного крепления.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 6000 соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных). Класс токоограничения 6 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних факторов - поэтому устройство нельзя использовать во влажных или пыльных условиях вне щита.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных сетей с большим потенциалом КЗ;
• Характеристика D - идеально для запуска двигателей и другого оборудования с высоким пусковым током;
• Широкий диапазон сечений проводов - универсальность при подключении;
• Надёжная защёлка - простой и быстрый монтаж и демонтаж;
• Климатическое исполнение УХЛ4 - возможность установки в неотапливаемых помещениях, например, на производстве или в подвале;
• Соответствие европейским стандартам - гарантированная долговечность и безопасность.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц;
• IP20 не допускает установку в открытых, влажных или пыльных местах - только внутри закрытых щитов;
• Не подходит для защиты цепей с токами выше 6 А - необходимо выбирать более мощный автомат;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не предназначен для частого ручного включения/выключения - не является рубильником.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Подключение электродвигателей насосов, вентиляторов, компрессоров;
• Щитовая защита для конвейеров, станков, сварочных аппаратов;
• Распределительный щит на производстве с температурой ниже 0 C;
• Объекты с высокой вероятностью КЗ - например, старые сети с износом изоляции.

Практические советы

• Выбирая автомат Legrand DX3 6000, убедитесь, что суммарная нагрузка на группу не превышает 6 А - иначе будет ложное срабатывание;
• При использовании в промышленности обязательно сочетайте его с УЗО, так как этот выключатель не реагирует на утечки тока;
• Проверьте глубину щита - 44 мм - чтобы устройство не выступало и не мешало закрыванию крышки;
• Не используйте провода меньше 1,5 мм2 - они плохо фиксируются в зажимах и могут перегреваться;
• При монтаже в щитах с несколькими автоматами соблюдайте порядок: слева направо - от входа к нагрузкам;
• При первом включении после монтажа проверьте, плотно ли зафиксировано устройство на рейке - слабая фиксация вызывает нагрев и искрение.
