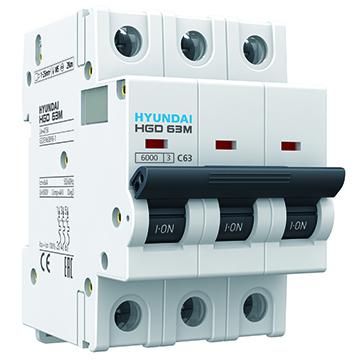

Автоматический выключатель HGD63-M 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 6kA, хар-ка C (STANDARD) - 13.04.000886 HYUNDAI

Автоматический выключатель модульный 3 полюса 6А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.000886) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку и подходит для нагрузок с умеренным пусковым током.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 6А 6кА характеристика C защищает трёхфазные цепи с номинальным напряжением до 415 В. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая повреждение проводки и оборудования. Подходит для питания групп освещения, насосов, компрессоров, малых станков и других устройств с пусковыми токами, не превышающими 5–7 крат от номинала.

Технические характеристики

• Тип: автоматический выключатель, модульный
• Количество полюсов: 3
• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать
• Номинальное напряжение: 240 / 415 В - работает в сетях 230 В (фаза-нейтраль) и 400 В (фаза-фаза)
• Характеристика срабатывания: C - отключение происходит при токе 5–10 крат от номинала; оптимально для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при КЗ
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным высоковольтным выбросам
• Ширина: 53,4 мм - занимает три модуля на DIN-рейке (по 17,5 мм каждый)
• Глубина монтажа: 76,5 мм - требует свободного места в щите
• Максимальное сечение провода: 25 мм2 - поддерживает жилы из меди или алюминия
• Рабочий диапазон температур: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях
• Привод: ручной - управление осуществляется рычагом вручную
• Способ монтажа: на DIN-рейку

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 6А 6кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35. Для установки требуется минимум три модуля (53,4 мм) свободного места. Подключаются провода сечением до 25 мм2 - зажимы рассчитаны на однопроволочные жилы. Многожильные провода необходимо обжать наконечниками. После монтажа проверьте надёжность фиксации и правильность подвода фаз. Нельзя использовать в цепях постоянного тока.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, электромагнитную - против коротких замыканий. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50345 гарантирует безопасную работу в условиях повышенной влажности и колебаний температуры.

Преимущества

• Стандартная ширина и глубина обеспечивают совместимость с большинством распределительных щитов
• Характеристика C позволяет избежать ложных срабатываний при запуске двигателей
• Высокая отключающая способность (6 кА) делает её подходящей для объектов с близким расположением силового трансформатора
• Поддержка больших сечений проводов (до 25 мм2) снижает риск нагрева контактов
• Работает в широком температурном диапазоне - подходит для уличных щитов и холодных помещений

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - лучше выбрать характеристику D
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не предназначена для частого ручного включения/выключения - не является рубильником
• При температуре ниже –25 C возможны задержки срабатывания теплового расцепителя

Примеры использования

• Защита трёхфазного конвейера мощностью до 1,5 кВт
• Щитовая защита группы осветительных приборов в производственном цехе
• Питание насосной станции с трёхфазным двигателем 1,1 кВт
• Распределительный щит в логистическом складе с несколькими потребителями 380 В

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 6А 6кА характеристика C, убедитесь, что суммарная мощность подключённых устройств не превышает ~4,5 кВт при 380 В
• Используйте наконечники для многожильных проводов - даже если они указаны как “однопроволочные”
• Проверяйте соответствие сечения провода и номинала автомата - слишком тонкий провод при 6 А может перегреваться
• При установке в щит с ограниченной глубиной - учтите, что 76,5 мм - это минимальный зазор сзади
• Для защиты людей от поражения током обязательно комбинируйте этот автомат с УЗО
