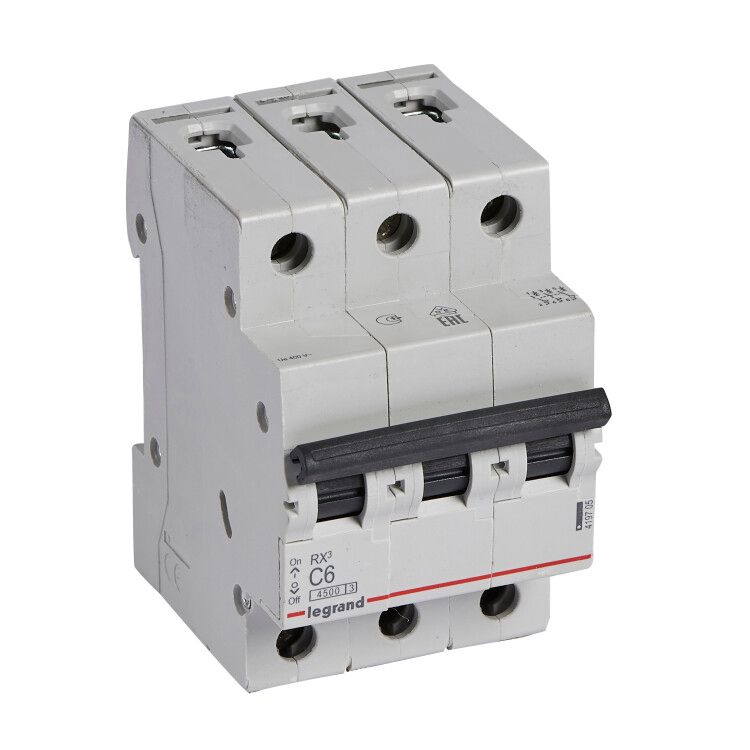

Выключатель автоматический трехполюсный RX3 4500 6А C 4,5кА | 419705 Legrand

Автоматический выключатель модульный трехполюсный RX3 6 А (C) 4,5 кА - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных распределительных щитах. Бренд Legrand и IEK выпускают эту модель в серии RX3, артикул 419705.

Назначение и область применения

Автоматический выключатель модульный трехполюсный RX3 6 А (C) 4,5 кА защищает трёхфазные цепи переменного тока. Подходит для защиты оборудования с умеренно высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров. Устанавливается в распределительных щитах жилых домов, офисов, производственных помещений.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с пусковыми токами (электродвигатели, освещение с галогенными лампами).
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (трёхфазные системы 380/220 В).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Род тока: AC - предназначен только для переменного тока, не используется в цепях постоянного тока.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Сечение провода: до 25 мм2 - позволяет подключать медные провода крупного сечения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Модульная ширина: 3 М - занимает 3 стандартных модуля (54 мм) на DIN-рейке.
• Глубина монтажа: 44 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства.
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая тепловую нагрузку на проводку.
• Рабочая температура: от 0 C - не рекомендуется использовать при более низких температурах без предварительного прогрева.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтной коммутации.

Совместимость и монтаж

Автоматический выключатель RX3 6 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 44 мм. Подключение проводов - зажимы с винтовым креплением, допускаются медные провода сечением до 25 мм2. Нельзя использовать алюминиевые провода без переходных соединителей. Совместим с другими устройствами серии RX3: можно устанавливать рядом с УЗО, реле, контакторами того же бренда.

Безопасность и стандарты

Изделие соответствует требованиям стандарта МЭК 60947-2. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что увеличивает срок службы кабеля и других элементов цепи. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому обязательна установка в закрытом щите. Сертифицирован для работы в категории перенапряжения 0 - не предназначен для мест с высокими скачками напряжения (например, на входе в здание).

Преимущества

• Надёжное срабатывание при перегрузках благодаря характеристике C - минимизирует ложные отключения.
• Высокая отключающая способность (6 кА) - подходит для современных объектов с мощным оборудованием.
• Компактная форма (3 модуля) - экономит место в щите.
• Поддержка больших сечений проводов (до 25 мм2) - удобно для силовых линий.
• Совместимость с продуктами Legrand и IEK в рамках серии RX3 - легко формировать единые решения.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Работает при температуре не ниже 0 C - в неотапливаемых помещениях зимой возможны отказы.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (улица, цеха без корпуса).
• Категория перенапряжения 0 - не предназначена для установки на входе в здание или перед мощными преобразователями.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Щит управления конвейерной линией на заводе.
• Распределительный щит торгового центра с группой освещения и розеток.
• Автоматическая линия с компрессором в мастерской.

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был не больше 6 А. Перегрузка вызывает частые отключения.
• При монтаже затягивайте зажимы равномерно - слабый контакт нагревается, сильный - повреждает провод.
• Если в щите много устройств, убедитесь, что ширина 54 мм (3 модуля) не мешает соседним автоматам.
• Для защиты от утечек тока обязательно используйте параллельно УЗО - этот выключатель не выполняет такую функцию.
• Не устанавливайте RX3 6 А (C) 4,5 кА в щиты с температурой ниже 0 C - даже кратковременные холода могут нарушить механику.
