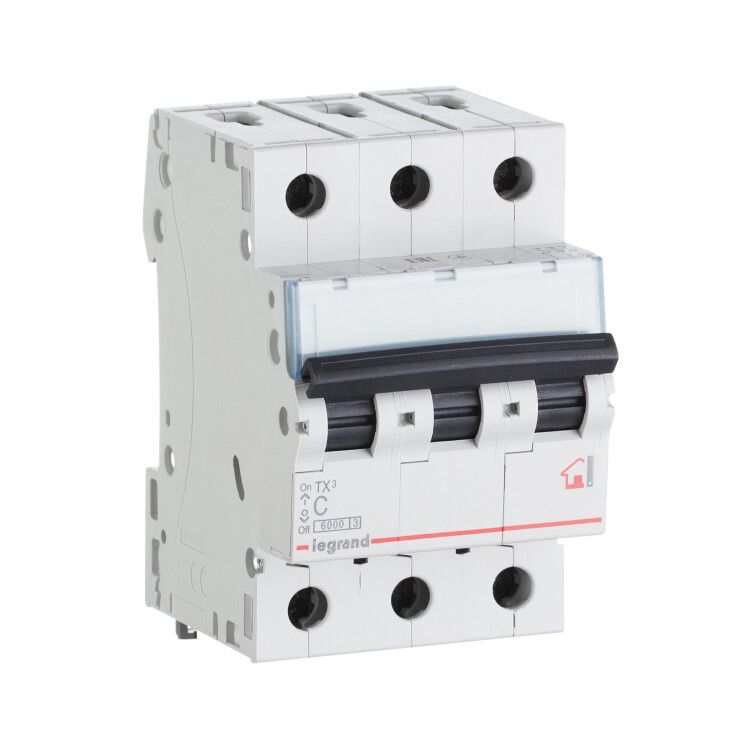

Выключатель автоматический модульный 3п C 6А 6кА TX3 6000 3мод. 400В Leg 404053 Legrand

Автоматический выключатель модульный трехполюсный 6А C 6кА TX3 6000 400В от Legrand - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Он предназначен для установки на DIN-рейку в щитках жилых и общественных зданий, обеспечивает надежную работу при номинальном токе 6 А и напряжении 400 В. Артикул 404053 соответствует серии TX3.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 6А C 6кА TX3 6000 400В используется для защиты трёхфазных электрических цепей в системах низкого напряжения. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Применяется в бытовых и аналогичных объектах: квартирах, офисах, малых торговых помещениях, где есть трёхфазные потребители - кондиционеры, насосы, вентиляция, оборудование на 380 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, освещение, электроинструмент, небольшие двигатели;
• Номинальное напряжение: 400 В переменного тока (AC);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Сечение проводника: до 35 мм2 - можно подключать медные провода большого сечения;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды;
• Рабочая температура: от -25 до +70 C - работает в холодных и жарких условиях;
• Частота: 50/60 Гц - совместим с сетями России и других стран;
• Ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке;
• Глубина монтажа: 44 мм - требует достаточного пространства внутри щита;
• Срок гарантии: 24 месяца.

Совместимость и монтаж

Автоматический выключатель модульный 6А C 6кА TX3 6000 400В монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания: нижняя часть фиксируется на рейке, затем корпус плотно заводится сверху. Для демонтажа нужно оттянуть верхнюю защёлку отвёрткой. Подключение проводов - через винтовые клеммы. Все три полюса имеют одинаковые входные и выходные клеммы, что упрощает сборку трёхфазной схемы. Обязательно соблюдайте полярность при подключении фаз A, B, C. Не используйте провода сечением менее 0,5 мм2 - они могут плохо зажиматься.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Это подтверждает соответствие требованиям безопасности, долговечности и точности срабатывания. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают защиту не только от перегрузок, но и от внешних помех, таких как грозовые импульсы. Сертифицирован для работы в климатическом исполнении УХЛ4 - пригоден для установки в неотапливаемых помещениях с повышенной влажностью, но не во влажных зонах (ванная, бассейн).

Преимущества

• Высокая отключающая способность (10 кА) - выше заявленных 6 кА в названии, что даёт запас по надёжности;
• Класс 3 токоограничения - минимальное повреждение проводки при КЗ;
• Фиксация на DIN-рейке с двойной защёлкой - устойчивый монтаж даже при вибрациях;
• Поддержка проводов до 35 мм2 - удобно для мощных линий;
• Работает при экстремальных температурах - от -25 C до +70 C;
• Совместим с другими устройствами серии TX3 - легко формировать единый щит.

Ограничения применения

• Не предназначена для установки в местах с прямым попаданием воды - степень защиты IP20 исключает использование в ванных, банях, на улице;
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - лучше выбрать характеристику D;
• Не подходит для постоянной работы при токе выше 6 А - возможен преждевременный износ;
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО;
• Категория перенапряжения 0 - не рассчитана на прямую защиту от перенапряжений в сети; нужен дополнительный SPD.

Примеры использования

• Защита трёхфазного кондиционера мощностью до 2,5 кВт в квартире;
• Щитовая защита группы розеток на 380 В в мастерской с болгаркой, сварочником и компрессором;
• Вводной автомат в небольшом торговом помещении с трёхфазной плитой и вентиляцией;
• Распределительный автомат в административном здании для питания серверной или системы видеонаблюдения.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых приборов не превышала 4,1 кВт (P = √3 × U × I × cosφ ≈ 1,73 × 400 × 6 × 0,8);
• При монтаже затягивайте клеммы равномерно - переусилие может повредить пластик или разрушить контакт;
• Если в щите мало места - учтите глубину 44 мм и наличие свободного пространства вокруг для теплоотвода;
• Для увеличения надёжности соединения используйте наконечники (НШВИ) на многожильных проводах;
• Проверяйте положение рычага после монтажа - он должен быть чётко вверх (включено) или вниз (выключено);
• При использовании в составе комплексной защиты - всегда сочетайте с УЗО и/или SPD, так как данный автомат не защищает от утечек и перенапряжений.
