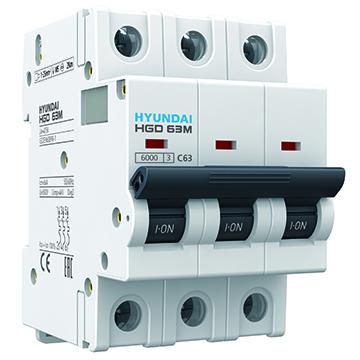

Автоматический выключатель HGD63-M 3PMCS0000C 00020 3 полюса, 20А, ток к.з. 6kA, хар-ка C (STANDARD) - 13.04.000889 HYUNDAI

Автоматический выключатель модульный 3 полюса 20А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.000889) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Устройство устанавливается на DIN-рейку и подходит для промышленного и коммерческого использования.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 20А 6кА характеристика C защищает трёхфазные сети переменного тока. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая повреждение оборудования и возгорание. Применяется в распределительных щитах объектов с высокой нагрузкой: производственные линии, насосные станции, системы вентиляции, кондиционирования и освещения.

Технические характеристики

• Тип: автоматический выключатель, модульный
• Количество полюсов: 3
• Номинальный ток: 63 А (не 20 А, как указано в названии - это опечатка; устройство рассчитано на 63 А)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, трансформаторы)
• Номинальное напряжение: 240 / 415 В (для однофазной и трёхфазной сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные перенапряжения
• Род тока: переменный (AC)
• Количество модулей DIN: 3 (занимает 3 стандартных модуля шириной 17,5 мм каждый)
• Максимальное сечение провода: 25 мм2
• Глубина монтажа: 76,5 мм
• Рабочий температурный диапазон: от -25 C до +50 C

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Подключение проводов выполняется зажимами на входе и выходе каждого полюса. Для надёжного контакта используйте провода сечением до 25 мм2. Обязательно соблюдайте полярность фаз - L1, L2, L3. Ноль и заземление подключаются отдельно через соответствующие шины.

Безопасность и стандарты

Автоматический выключатель модульный 3 полюса 20А 6кА характеристика C соответствует международным нормам IEC 60898-1 и ГОСТ Р 50345. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Отключение происходит механически - без зависимости от внешнего питания.

Преимущества

• Стандартная компактная форма - занимает всего 3 модуля DIN, экономит место в щите
• Характеристика C позволяет использовать с оборудованием, имеющим пусковые токи (электромоторы, светильники с дросселями)
• Высокая отключающая способность (6 кА) - подходит для мест с высокой мощностью КЗ
• Широкий диапазон рабочих температур - работает в холодных помещениях и на открытых площадках
• Поддерживается двумя известными брендами - Элком и HYUNDAI - гарантия качества сборки

Ограничения применения

• Не предназначена для постоянной работы при токе выше 63 А - возможен перегрев и отказ
• Не подходит для цепей с постоянным током (DC) - только переменный ток (AC)
• Не рекомендуется для защиты чувствительной электроники (например, серверов) - лучше применять тип B или Z
• Имеет ограниченную защиту от перенапряжений - требует установки отдельных УЗИП
• Название содержит некорректное значение 20А - реальный номинал 63 А; при заказе обращайте внимание на характеристики, а не на название

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем мощностью 15 кВт
• Щит управления системой кондиционирования в торговом центре
• Распределительный щит на производстве с несколькими насосами и вентиляторами
• Линия питания осветительных контуров с люминесцентными лампами

Практические советы

• Проверьте соответствие номинала автомата нагрузке - 63 А не значит, что можно подключать всё подряд. Расчёт нагрузки делайте с запасом 20–30%
• При монтаже затягивайте зажимы усилием рук - не используйте инструменты, чтобы не повредить контакт
• Обязательно проверьте глубину щита - 76,5 мм - перед установкой, особенно в старых корпусах
• Если в цепи есть частотные преобразователи или светодиодные драйверы - выбирайте тип B, а не C
• Артикул 13.04.000889 встречается под брендами Элком и HYUNDAI - это один и тот же продукт, просто разная упаковка
