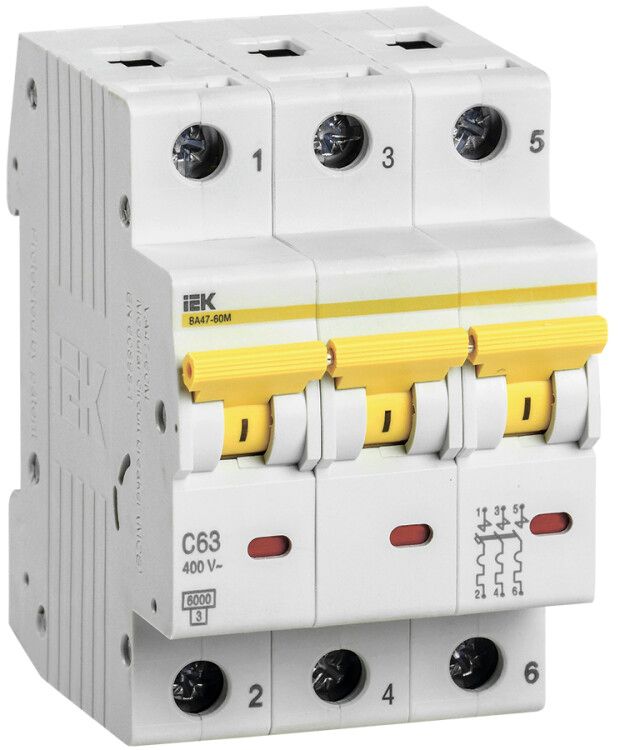

Выключатель автоматический трехполюсный ВА47-60M 3Р 63А 6кА С KARAT | MVA31-3-063-C IEK

Автоматический выключатель IEK (ИЭК) ВА47-60М 3Р 63А 6кА тип C предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых и административных зданий.

Назначение и область применения

Автоматический выключатель IEK (ИЭК) ВА47-60М 3Р 63А 6кА тип C защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Он обеспечивает оперативное отключение питания при аварийных ситуациях и позволяет вручную коммутировать нагрузку. Подходит для установки в групповых, этажных и учётно-распределительных щитах многоквартирных домов, офисов, складских помещений и других объектов с трёхфазным питанием.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Частота: 50 Гц
• Тип напряжения: AC (переменный ток); не предназначен для постоянного тока (DC)
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую и электродинамическую нагрузку на провода
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Количество модулей DIN: 3 (занимает 3 стандартных модуля на рейке)
• Глубина установки: 71 мм
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель IEK (ИЭК) ВА47-60М 3Р 63А 6кА тип C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 71 мм внутри шкафа. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм². Соединение осуществляется винтовым зажимом — перед монтажом проверьте плотность фиксации проводника. Устройство совместимо со всеми стандартными щитками, соответствующими ГОСТ Р МЭК 60439.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что повышает безопасность при коротком замыкании. Наличие механического указателя положения контакта ("ON/OFF") позволяет визуально контролировать состояние автомата. Применение в помещениях с нормальной влажностью и температурой от -25°C до +40°C.

Преимущества

• Высокая отключающая способность (6 кА) — надёжно работает даже при серьёзных авариях
• Характеристика "C" хорошо сочетается с типичной нагрузкой в жилых и офисных помещениях
• Компактный размер (3 модуля) экономит место в щите
• Долгий срок службы — 15 лет при правильной эксплуатации
• Подтверждённая совместимость с продукцией IEK — легко заменяется аналогичными устройствами из той же серии

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на улице — степень защиты IP20 не обеспечивает герметичность
• Не предназначена для работы с постоянным током (DC) — только переменный ток 50 Гц
• Не рекомендуется для защиты мощных двигателей с частыми пусками (для них лучше подойдут автоматы типа D)
• Запрещено использовать при напряжении выше 400 В

Примеры использования

• Защита трёхфазного ввода в квартире или этажном щите
• Отключение группы розеток в офисе или производственной зоне
• Щитовая защита кондиционера, насоса или другого оборудования на 380 В
• Распределительный щит торгового центра или административного здания

Практические советы

• Перед установкой убедитесь, что сечение кабеля соответствует номинальному току 63 А — минимальное сечение меди — 10 мм², предпочтительно 16–25 мм²
• При сборке щита оставляйте минимум 10 мм свободного места вокруг автомата для теплоотвода
• Не затягивайте клеммы слишком сильно — это может повредить контактные поверхности
• Если в вашей сети часто возникают ложные срабатывания — проверьте наличие перегрузок или несоответствие характеристики "C". Для пусковых токов более 10×Iн используйте тип D
• Автоматический выключатель IEK (ИЭК) ВА47-60М 3Р 63А 6кА тип C — это надёжный элемент для базовой защиты; для ответственных цепей рекомендуется применять в паре с УЗО
