Гребенчатая шина /Шина соединительная 3P 75А 1 м. 18х3 контактов ШС-101 - 32032DEK APC

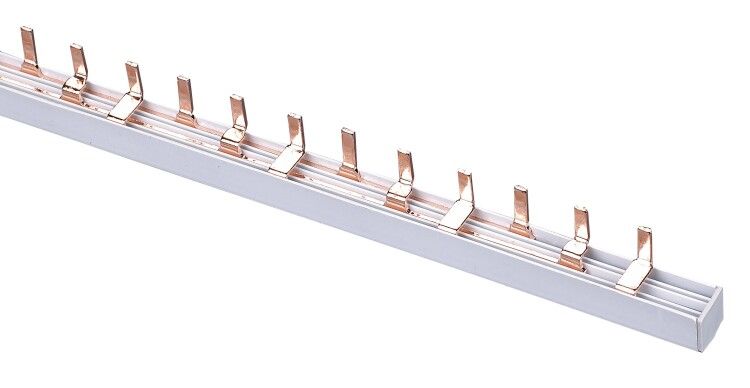

Шина соединительная типа PIN (штырь) 3P до 75А 1 м 18х3 контактов ШС-101 от DEKraft - это компактная распределительная шина для надёжного и быстрого соединения модульных аппаратов в щитах. Подходит для установки в распределительных устройствах с автоматическими выключателями, УЗО и АВДТ. Артикул 32032dek.

Назначение и область применения

Шина соединительная типа PIN (штырь) 3P до 75А 1 м 18х3 контактов ШС-101 используется для создания параллельных цепей в электрощитах. Она позволяет соединить до 18 модульных устройств на каждом из трёх полюсов - автоматические выключатели, УЗО, АВДТ, реле напряжения и другие устройства с штыревыми контактами. Применяется в жилых, коммерческих и промышленных объектах, где требуется компактная и безопасная проводка между аппаратурой. Особенно эффективна при сборке щитов с большим числом однотипных защитных устройств.

Технические характеристики

• Тип подключения: штырь (PIN) - совместима с модульными аппаратами, имеющими соответствующие гнёзда
• Количество полюсов: 3 - три отдельные шины для L1, L2, L3
• Номинальный ток: 75 А - способна пропускать постоянную нагрузку до этого значения
• Номинальное напряжение: до 500 В переменного тока - работает в сетях 220/415 В и выше
• Поперечное сечение шины: 16 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Шаг контактов: 18 мм - соответствует стандартному шагу модульных устройств (1 модуль = 18 мм)
• Количество подключаемых устройств: 18 на каждый полюс - всего 54 точки подключения
• Длина: 1 метр - хватает для большинства типовых щитов шириной до 900 мм
• Материал: медные токоведущие части, изоляция из белого термостойкого пластика
• Ударная прочность: номинальное импульсное напряжение 4 кВ - защищена от скачков напряжения
• Короткозамыкательная стойкость: 50 кА - сохраняет целостность при аварийном токе
• Стандарт: соответствие ТР ТС 004/2011 - сертифицирована для использования в странах ЕАЭС

Совместимость и монтаж

Шина соединительная типа PIN (штырь) 3P до 75А 1 м 18х3 контактов ШС-101 совместима с любыми модульными аппаратами, имеющими штыревые входные контакты. Это включает автоматы серии ABB S200, Schneider Easy9, Legrand, IEK, DEKRAFT и аналогичные. Монтировать можно на DIN-рейку 35 мм. Для установки достаточно вставить шину в щит, закрепить её на рейке и последовательно вставлять устройства в гнёзда. Каждый контакт имеет зажим с пружинным механизмом - не требует затяжки винтов. Обязательно проверьте, что все устройства имеют одинаковый шаг 18 мм и подходят по глубине посадки - иначе возможен плохой контакт.

Безопасность и стандарты

Шина соединительная ШС-101 выполнена в соответствии с требованиями ТР ТС 004/2011 и прошла испытания на тепловой и электромагнитный режим. Изоляция изготовлена из самозатухающего пластика, устойчивого к перегреву. Наличие изолированных боковых стенок предотвращает случайное замыкание между полюсами. Рабочее напряжение 500 В и пробивное напряжение 4 кВ обеспечивают безопасность даже при высоких переходных процессах. Цвет изоляции - белый - повышает видимость при осмотре и обслуживании.

Преимущества

• Снижает количество проводов в щите - вместо десятков перемычек одна шина
• Ускоряет сборку щита - не нужно резать, зачищать и крепить провода
• Обеспечивает равномерный ток во всех цепях - минимизирует перегрузки
• Уменьшает риск ошибок при монтаже - исключается путаница с фазами
• Легко демонтируется - устройства можно менять без отсоединения проводов
• Поддерживает стандартизацию - идеальна для массового производства щитов

Ограничения применения

• Не подходит для устройств с винтовыми зажимами - только для штыревых контактов
• Не рассчитана на ток более 75 А - при превышении возможен перегрев
• Не применяется в цепях постоянного тока - только для переменного тока частотой 50–60 Гц
• Не рекомендуется использовать вне закрытых щитов - не имеет защиты IP
• Не предназначен для подключения силовых кабелей напрямую - только через модульные аппараты

Примеры использования

• Щит освещения в офисе: 18 автоматов на каждую фазу, подключены через одну шину
• Жилой дом: УЗО + автоматы на этаж - все подключены к одной шине ШС-101
• Производственный участок: группа АВДТ для насосов и станков - упрощённая схема питания
• Сборочные линии: несколько дифференциальных автоматов на одном уровне - экономия времени при тестировании

Практические советы

• Перед монтажом проверьте, чтобы все устройства были одного производителя или имели идентичный шаг 18 мм и глубину посадки
• Не используйте шину для подключения мощных потребителей свыше 75 А - выбирайте шину с большим токовым классом
• При использовании в условиях повышенной влажности - обязательно герметизируйте щит
• При замене автомата - всегда отключайте питание перед извлечением устройства
• Шина ШС-101 продается в упаковках по 6 штук - оптимально для крупных заказов и запаса на складе
• Для длинных щитов (>1 м) используйте две шины с перемычкой - не пытайтесь удлинить одну шину самостоятельно
