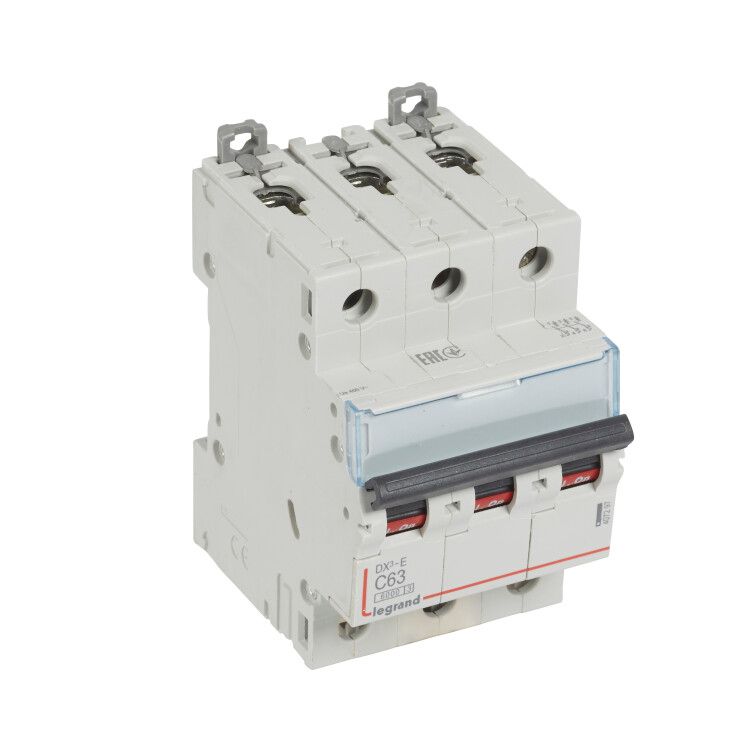

Выключатель автоматический модульный 3п C 63А 6кА DX3-E 6000 3мод. 230/400В Leg 407297 Legrand

Автоматический выключатель модульный трехполюсный 63А C 6кА DX3-E 6000 3 модуля 230/400В - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку в щитах жилых, офисных и промышленных объектов. Бренд Legrand, артикул 407297, серия DX3-E обеспечивают надежную работу в условиях переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель модульный 63А C 6кА DX3-E 6000 предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Устройство автоматически отключает питание при превышении допустимой нагрузки или аварийной ситуации, предотвращая повреждение проводки, оборудования и возгорание.

Подходит для использования в бытовых и промышленных электросетях: распределительных щитах квартир, административных зданий, производственных линий, насосных станций, систем вентиляции и других объектов с переменным током 230/400 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы);
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Номинальное напряжение: 400 В (переменный ток AC), изоляция рассчитана на 500 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Ширина: 3 модуля (54 мм) - занимает 3 стандартных места на DIN-рейке;
• Сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными проводниками большинства типовых сечений;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что важно для защиты чувствительного оборудования;
• Частота: 50–60 Гц - работает в сетях России и Европы;
• Рабочая температура: от –25 C до +70 C - подходит для холодных и жарких помещений;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначен для открытых площадок;
• Глубина монтажа: 44 мм - требует достаточного внутреннего объема щита;
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2 - международные требования для бытовых и промышленных автоматов.

Совместимость и монтаж

Автоматический выключатель модульный 63А C 6кА DX3-E 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем нажать верхнюю часть до щелчка. Снятие выполняется путем оттягивания фиксатора отверткой через специальное отверстие.

Подключение проводов - винтовые клеммы. Рекомендуется использовать наконечники типа “штыревые” или “вилочные” для проводов сечением более 10 мм2, чтобы избежать плохого контакта. Перед затяжкой проверьте, что провод полностью вошел в клемму - недостаточно глубокая вставка вызывает нагрев.

Не используйте с кабелями с алюминиевой жилой - не рекомендовано производителем. Только медные провода.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Это гарантирует точность срабатывания, долговечность и безопасность при работе с токами до 6 кА.

Класс токоограничения 3 обеспечивает быстрое гашение дуги, минимизируя риск повреждения соседних элементов в щите. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с повышенной влажностью и колебаниями температур, но не на улице.

Преимущества

• Надежная механическая конструкция - срок службы до 10 000 операций включения/отключения;
• Четко выраженная позиция рычага: “вкл” / “выкл” / “триппер” - сразу видно причину отключения;
• Фиксация на DIN-рейке с двойной защелкой - исключает самопроизвольное выпадение;
• Совместимость с другими устройствами серии DX3-E - можно собирать комплексные решения в одном щите;
• Производитель Legrand - известный европейский бренд с контролируемым качеством сборки.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от воды и пыли;
• Не используется в цепях постоянного тока (DC) - только переменный ток 50/60 Гц;
• Не подходит для защиты мощных двигателей с очень высоким пусковым током (например, крупные компрессоры) - лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО;
• Не рекомендуется для установки в местах с постоянными вибрациями - возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере;
• Распределение питания по группам розеток в производственном цехе;
• Щитовая защита входа в многоквартирный дом с трёхфазным вводом;
• Контроль питания станков, сварочных аппаратов, систем кондиционирования.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (63 А) соответствует сечению вводного кабеля - не допускайте перегрузки проводов;
• При установке в щит с ограниченной глубиной - учтите, что глубина монтажа составляет 44 мм, плюс запас на провода и соединители;
• Если в цепи есть частые пуски (например, насосы), проверьте, не будет ли происходить ложное срабатывание - возможно, нужна характеристика D;
• Обязательно подписывайте каждый автомат - так проще диагностировать проблему при отключении;
• Не закрывайте щит плотной крышкой, если внутри много тепла - перегрев снижает срок службы автомата.
