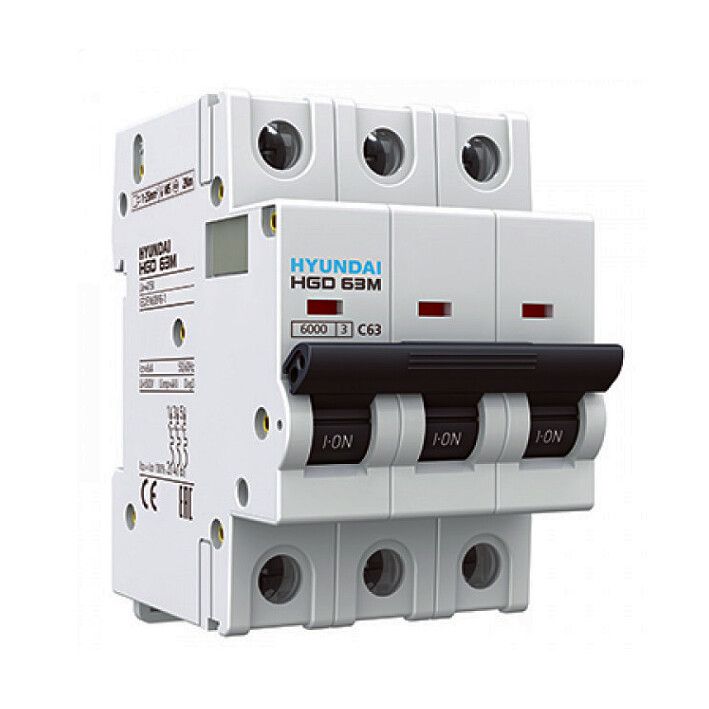

Автоматический выключатель HGD63-M 3PMCS0000C 00063 3 полюса, 63А, ток к.з. 6kA, хар-ка C | 13.04.000894 HYUNDAI

Автоматический выключатель 3 полюса 63А 6кА характеристика C серия HGD63-M от Элком и HYUNDAI предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул 13.04.000894 подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель 3 полюса 63А 6кА характеристика C серия HGD63-M защищает трёхфазные сети с рабочим напряжением до 415 В. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая повреждение проводки, двигателей и другого оборудования. Применяется в системах питания станков, насосов, конвейеров, вентиляционных установок и других промышленных нагрузках.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 Ампер;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, двигатели средней мощности);
• Номинальное напряжение: 240/415 В - работает в сетях 230/400 В (трёхфазные системы с заземлённой нейтралью);
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Количество модулей DIN: 3 - занимает три единицы ширины на рейке (обычно 1 модуль = 17,5 мм);
• Тип изделия: Выключатель автоматический - устройство для ручного включения и автоматического отключения.

Совместимость и монтаж

Автоматический выключатель 3 полюса 63А 6кА характеристика C серия HGD63-M совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать его на рейке путём защёлкивания. Подключение проводов осуществляется через верхние и нижние клеммы - рекомендуется использовать наконечники НШВИ для многожильных проводов сечением до 25 мм2. Убедитесь, что кабель соответствует допустимому току 63 А - для медного провода минимальное сечение - 16 мм2.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2. Отключение происходит при превышении порогов, установленных ГОСТ Р 50030.2, обеспечивая надёжную защиту персонала и оборудования. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой крышке щита.

Преимущества

• Стандартная компактная форма (3 модуля) позволяет экономить место в щите;
• Чёткая механическая индикация состояния («Вкл./Выкл.») - легко определить положение контактов;
• Характеристика C обеспечивает баланс между чувствительностью и отказом от ложных срабатываний при пуске моторов;
• Производители Элком и HYUNDAI обеспечивают соответствие качеству для условий эксплуатации в России и странах СНГ.

Ограничения применения

• Не предназначена для защиты цепей с высокими пусковыми токами (более 10×63 А) - например, крупных компрессоров или сварочных аппаратов; для них нужна характеристика D;
• Не используется в сетях переменного тока выше 415 В или постоянного тока - возможны повреждения контактов;
• Не рассчитана на частые включения/выключения - не является контактором;
• Работает только в условиях температуры от -25C до +40C - не для экстремальных климатических зон без дополнительного теплозащитного корпуса.

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере;
• Щит управления вентиляцией в торговом центре;
• Распределительный щит на производстве с несколькими станками;
• Подключение группы освещения и розеток в промышленном помещении.

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 63 А - лучше оставлять запас 10–15%
;
• При групповой установке нескольких автоматов соблюдайте порядок: более ответственные цепи - слева;
• Не используйте этот выключатель вместо УЗО - он не реагирует на ток утечки;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику C и аналогичную отключающую способность 6 кА;
• Обязательно отключите питание перед работой - даже при выключенном положении входящие клеммы остаются под напряжением.
