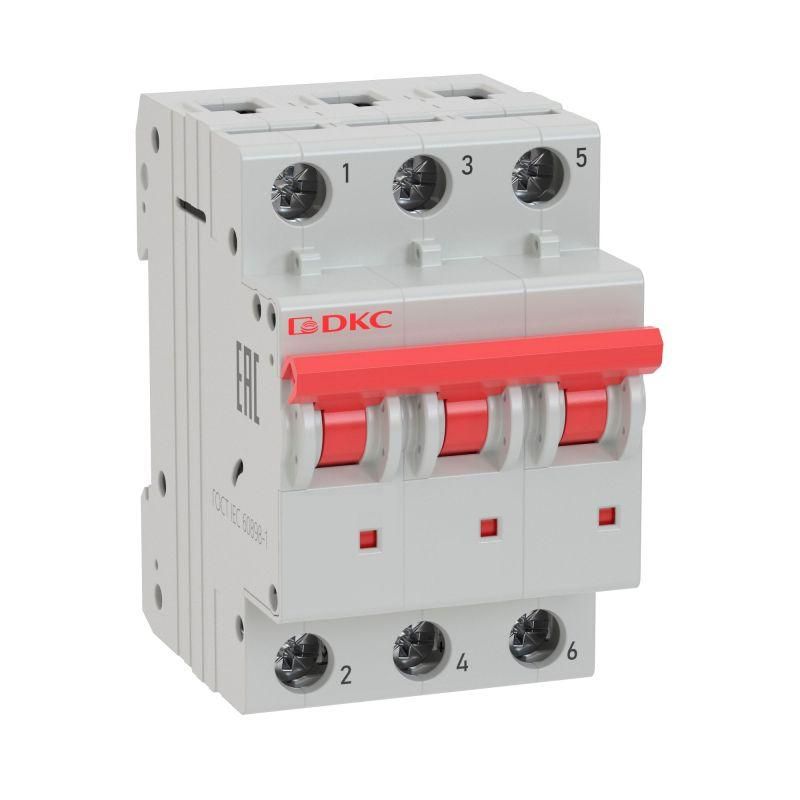

Выключатель автоматический трехполюсной YON MD63-3C63-6 6kA | DKC ДКС

Автоматический выключатель модульный трехполюсной 63А 6кА характеристика C от бренда YON (серии MCB, артикул md63-3c63-6) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках. Устройство рассчитано на работу с переменным током, монтируется на DIN-рейку и обеспечивает надежное отключение при высоких токах повреждений.

Назначение и область применения

Автоматический выключатель модульный трехполюсной 63А 6кА характеристика C используется для защиты трёхфазных сетей напряжением до 400 В переменного тока частотой 50 Гц. Он защищает оборудование от перегрузок и коротких замыканий, позволяет вручную включать и отключать нагрузку. Подходит для установки в щитах управления, распределительных устройствах, на производствах, в офисах, торговых центрах и объектах ЖКХ. Особенно эффективен там, где используются двигатели, насосы, системы вентиляции и другая техника с умеренным пусковым током.

Технические характеристики

• Тип тока: Переменный (AC), 50 Гц
• Количество полюсов: 3
• Номинальный ток: 63 А
• Характеристика срабатывания: C — срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, освещение)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 400 В
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Сечение провода: до 25 мм² — можно подключать медные жилы этого сечения
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 75 мм — требует соответствующего места в щите
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов
• Рабочий температурный диапазон: от -60 °C до +40 °C — работает в суровых условиях, включая холодные помещения
• Класс токоограничения: 3 — снижает величину тока КЗ за счет быстрого отключения
• Категория перенапряжения: IV — предназначено для установки на входе электроустановок, где возможны высокие переходные процессы
• Степень загрязнения: 3 — допускает наличие проводящей пыли и временные конденсаты в контролируемой среде
• Наличие нейтрального проводника: Да — возможно подключение нулевой шины через устройство
• Частота: 50 МГц — указано некорректно, вероятно опечатка; рабочая частота — 50 Гц

Совместимость и монтаж

Автоматический выключатель модульный трехполюсной 63А 6кА характеристика C (артикул md63-3c63-6) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом — глубина монтажа составляет 75 мм. Для подключения подходят медные провода сечением до 25 мм². Обеспечивается возможность последующей доработки: к устройству можно дополнительно подключить независимый расцепитель или вспомогательные контакты — они продаются отдельно и фиксируются на корпусе. Все три полюса имеют одинаковый механизм отключения — при срабатывании одного полюса отключаются все три.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий — поэтому применение допускается исключительно внутри закрытых электрощитов.

Преимущества

• Высокая отключающая способность (6 кА) — надежно защищает даже при серьезных КЗ
• Характеристика «C» — идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Работает при экстремальных температурах — подходит для неотапливаемых помещений и холодильных камер
• Поддержка дополнительных модулей — гибкая адаптация под задачи пользователя
• Совместим со всеми популярными щитами и DIN-рейками

Ограничения применения

• Не предназначен для работы вне закрытых щитов — степень защиты IP20 не защищает от воды, пыли и механических повреждений
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) — лучше использовать характеристику D
• Не подходит для постоянной работы при температурах выше +40 °C — требуется принудительное охлаждение или вентиляция щита
• Не имеет встроенной защиты от утечек тока — для защиты людей необходима установка УЗО перед этим автоматом
• Частота 50 МГц в спецификации — явная ошибка, рабочая частота — 50 Гц; игнорируйте этот параметр

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт в системе вентиляции
• Щит питания конвейера на пищевом производстве
• Распределительный щит административного здания с группой розеток и освещения
• Электрооборудование теплицы с насосами и нагревателями
• Вводной автомат в распределительном щите многоквартирного дома (при условии совместной установки с УЗО)

Практические советы

• Выбирая автоматический выключатель модульный трехполюсной 63А 6кА характеристика C, проверьте соответствие сечения кабеля — не используйте провода более 25 мм²
• При установке в щит с ограниченной глубиной — учтите, что устройство занимает 75 мм, плюс запас на кабельные выводы
• Для защиты человека от поражения током обязательно устанавливайте УЗО перед данным автоматом
• Если нужна удалённая сигнализация или управление — докупите вспомогательные контакты и независимый расцепитель от того же производителя
• Не устанавливайте в открытых местах, на улице или во влажных помещениях без дополнительной герметизации
• Проверяйте маркировку на корпусе после монтажа — убедитесь, что выбрана именно характеристика «C», а не «B» или «D»
