Автоматический выключатель HGM100H 3PT4S0000C 00020F 16-20A ток к.з. 26kA AC380/415В | 13.03.02.000622 HYUNDAI

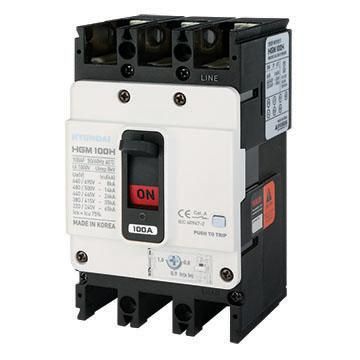

Автоматический выключатель HGM100H 3PT4S0000C 00020F - это трёхполюсный силовой аппарат в литом корпусе, предназначенный для защиты промышленных цепей от перегрузок и коротких замыканий. Бренды Элком и HYUNDAI обеспечивают надёжность этого устройства в условиях жесткой эксплуатации.

Назначение и область применения

Автоматический выключатель HGM100H 3PT4S0000C 00020F используется для коммутации и защиты электрических цепей в промышленном оборудовании. Подходит для установки на монтажной плате в щитах управления, распределительных устройствах и системах автономного электроснабжения. Применяется там, где требуется высокая отключающая способность и устойчивость к импульсным нагрузкам.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А (диапазон 16–20 А)
• Отключающая способность: 26 кА при напряжении до 415 В переменного тока
• Номинальное напряжение: 690 В - позволяет использовать устройство в сетях с повышенным рабочим напряжением
• Тип расцепителя: электромагнитный (для защиты от КЗ) + тепловой (для защиты от перегрузок)
• Максимальное сечение подключаемого кабеля: 6 мм2
• Способ монтажа: на монтажную плату (не предназначен для DIN-рейки)
• Исполнение: стационарное - фиксируется болтами, не снимается после установки
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель HGM100H 3PT4S0000C 00020F монтируется исключительно на монтажную плату с помощью крепёжных отверстий. Для правильной установки необходимо соблюдать рекомендованное расположение контактов и зазоры между соседними элементами. Нельзя использовать его в качестве встраиваемого аппарата в шкафы с DIN-рейками. Подключение проводов - только сечением до 6 мм2; более толстые кабели требуют переходника или другого типа автомата.

Безопасность и стандарты

Устройство соответствует международному стандарту МЭК 60947-2, который регламентирует требования к низковольтным выключателям. Отключающая способность 26 кА обеспечивает безопасное отключение даже при серьёзных коротких замыканиях. Конструкция из литого корпуса предотвращает распространение дуги и снижает риск возгорания. Однако IP20 не даёт защиты от внешней среды - установка возможна только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (26 кА) - подходит для мощных промышленных объектов
• Комбинированный расцепитель - одновременная защита от перегрузок и КЗ
• Литой корпус - прочность, герметичность внутренних компонентов, долгий срок службы
• Работа при напряжении до 690 В - широкий диапазон применения в промышленных сетях
• Климатическое исполнение УХЛ3 - устойчивость к колебаниям температуры и влажности

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий
• Нельзя устанавливать на DIN-рейку - требует специальной монтажной платы
• Поддерживает только кабели до 6 мм2 - не совместим с крупными силовыми проводниками
• Не предназначен для частых операций включения/выключения - рассчитан на защиту, а не на частую коммутацию
• Моторный привод указан в характеристиках, но в данном варианте он не реализован - проверьте наличие привода перед заказом

Примеры использования

• Защита двигателей насосов и вентиляторов на заводах
• Щиты управления конвейерными линиями
• Распределительные пункты на пищевых и химических производствах
• Системы питания сварочных аппаратов и тяжёлого оборудования

Практические советы

• Перед установкой проверьте соответствие номинала автомата (20 А) нагрузке цепи - не превышайте порог перегрузки
• Обязательно используйте изоляционные прокладки при монтаже на металлическую плату - избежите замыканий через корпус
• При групповой установке нескольких автоматов сохраняйте минимальный зазор между ними - обеспечьте теплоотвод
• Не путайте этот вариант с моделями на DIN-рейку - HGM100H 3PT4S0000C 00020F имеет только стационарное исполнение
• Для обслуживания отключите питание полностью - данный тип не предусматривает быстрый доступ к контактам без демонтажа
