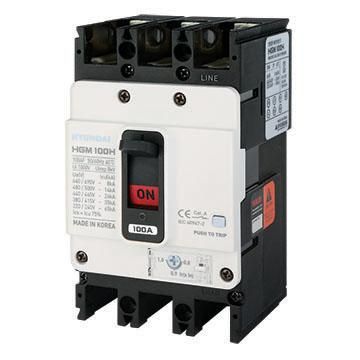

Автоматический выключатель HGM100H 3PT4S0000C 00063F 50-63A ток к.з. 26kA AC380/415В | 13.03.02.000507 HYUNDAI

Автоматический выключатель HGM100H 3PT4S0000C 00063F - трёхполюсный силовой аппарат с номинальным током 63 А и отключающей способностью 26 кА, предназначенный для защиты промышленных цепей переменного тока до 690 В. Выполнен в литом корпусе, рассчитан на монтаж на плате, соответствует международному стандарту МЭК 60947-2. Производится брендами Элком и HYUNDAI.

Назначение и область применения

Автоматический выключатель HGM100H 3PT4S0000C 00063F используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Применяется в распределительных щитах, на входе в оборудование, в линиях питания двигателей, конвейеров, сварочных установок и других мощных потребителей. Подходит для условий постоянной нагрузки и частых коммутаций.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток без срабатывания
• Отключающая способность: 26 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Напряжение: до 690 В AC - работает в сетях 380–415 В, но выдерживает повышенное напряжение до предела
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный + тепловой - обеспечивает быстрое отключение при КЗ и задержанное при перегрузке
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12 мм; не защищён от воды и пыли
• Максимальное сечение кабеля: 16 мм2 - можно подключить провода с жилой до этого сечения
• Способ монтажа: монтажная плата - устанавливается на печатную плату или специальную базу, не на DIN-рейку
• Исполнение: стационарное - предназначен для закрепления в одном положении, не для перемещения
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности и запылённости
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на низковольтные выключатели

Совместимость и монтаж

Автоматический выключатель HGM100H 3PT4S0000C 00063F монтируется исключительно на монтажную плату. Для установки требуется подготовленное отверстие и крепление болтами или зажимами, указанными в технической документации производителя. Не совместим с DIN-рейками. Подключение кабелей осуществляется через винтовые зажимы - используйте наконечники типа НШВИ для многожильных проводов. Обязательно соблюдайте посадочные габариты и шаг крепёжных отверстий, чтобы избежать механического повреждения корпуса.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует надёжность срабатывания, термическую стойкость и электрическую целостность при аварийных режимах. Сертифицирован для работы в промышленной среде. Отличается высокой степенью внутренней изоляции благодаря литому корпусу. Однако IP20 не позволяет использовать устройство во влажных, пыльных или открытых помещениях без дополнительной защиты в виде шкафа или кожуха.

Преимущества

• Высокая отключающая способность (26 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Комбинированный расцепитель - точная защита как от долгих перегрузок, так и от внезапных КЗ
• Литой корпус - прочнее, чем сборные аналоги, снижает риск пробоя и внешних повреждений
• Работа при UHL3 - устойчив к колебаниям температуры и влажности, типичным для заводских помещений
• Поддержка кабелей до 16 мм2 - удобен для подключения мощных линий без переходников

Ограничения применения

• Не применяется в открытом воздухе или сырых помещениях - IP20 не обеспечивает защиту от влаги
• Нельзя устанавливать на DIN-рейку - требует специальной платформы или панели
• Не рекомендован для частых ручных операций - привод моторный, предназначен для дистанционного управления, а не для ручного включения/выключения
• Не подходит для слаботочных цепей - минимальный порог срабатывания слишком высок для маломощных устройств

Примеры использования

• Защита главного ввода в промышленном цехе с током нагрузки до 63 А
• Отключение питания трёхфазного двигателя насоса на производстве
• Щитовая защита конвейерной линии с несколькими приводами
• Распределительный щит на заводе с высокой вероятностью возникновения КЗ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 16 мм2 может вызвать нагрев и выход из строя зажимов
• Обеспечьте доступ к выключателю для обслуживания - он не имеет видимого положения контакта, ориентируйтесь на индикаторы или схему управления
• При использовании в системах с частыми пусками убедитесь, что тепловой расцепитель успевает остыть - иначе возможны ложные срабатывания
• Для удалённого управления подключите моторный привод согласно схеме от производителя - не перепутайте фазы и управление
• Проверьте наличие сертификатов на партию - особенно важно при закупках для государственных или энергообъектов
