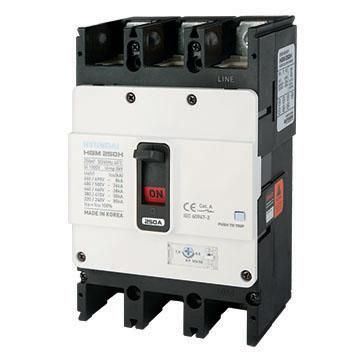

Автоматический выключатель HGM250H 3PT4S0000C 00200F 160-200A ток к.з. 38kA AC380/415В | 13.03.02.000520 HYUNDAI

Автоматический выключатель HGM250H 3PT4S0000C 00200F обеспечивает надёжную защиту промышленных цепей на ток до 200 А с отключающей способностью 38 кА. Выполнен в литом корпусе, предназначен для стационарной установки на монтажной плате и соответствует требованиям МЭК 60947-2.

Назначение и область применения

Автоматический выключатель HGM250H 3PT4S0000C 00200F используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах переменного тока. Подходит для питания силового оборудования: двигателей, преобразователей частоты, сварочных аппаратов, конвейеров и других устройств с высокими пусковыми токами. Применяется в распределительных щитах заводов, энергообъектов и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Число полюсов: 3 - защищает три фазы трёхфазной сети;
• Отключающая способность: 38 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение, при котором сохраняются все параметры безопасности;
• Работающее напряжение: AC 380–415 В - оптимальный диапазон для большинства промышленных сетей;
• Тип расцепителя: электромагнитный + тепловой - комбинированная защита: быстрый отказ при КЗ и задержка при длительной перегрузке;
• Привод: моторный - позволяет управлять выключателем удалённо через внешний привод (не встроен, требует подключения);
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12,5 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Максимальное сечение кабеля: 120 мм2 - допустимый размер жил для подключения к зажимам;
• Исполнение: стационарное - не предназначено для перемещений или частой демонтажа;
• Способ монтажа: монтажная плата - крепится болтами к металлической пластине внутри шкафа, не является DIN-рейкой;
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на низковольтные выключатели;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без конденсации.

Совместимость и монтаж

Выключатель HGM250H 3PT4S0000C 00200F не совместим со стандартными DIN-рейками. Для установки требуется подготовить металлическую монтажную плиту с отверстиями под крепёж. Обязательно соблюдайте посадочные габариты устройства - проверьте чертежи перед изготовлением панели. Моторный привод подключается отдельным кабелем к контроллеру или кнопкам управления - сам привод в комплект не входит. Подключение проводов выполняйте с использованием наконечников, особенно при сечении выше 50 мм2, чтобы избежать деформации контактов.

Безопасность и стандарты

Автоматический выключатель HGM250H 3PT4S0000C 00200F сертифицирован по МЭК 60947-2, что гарантирует соответствие требованиям к предельной отключающей способности, термической стойкости и механической прочности. Литой корпус исключает риск попадания сторонних частиц внутрь механизма. Наличие двух типов расцепителей снижает вероятность ложных срабатываний. Однако IP20 не даёт защиты от пыли и брызг - запрещена установка вне герметичных шкафов.

Преимущества

• Высокая отключающая способность (38 кА) - подходит для мощных промышленных сетей с большим потенциалом КЗ;
• Комбинированный расцепитель - точная защита как от долгих перегрузок, так и от внезапных аварий;
• Литой корпус - повышает срок службы и устойчивость к вибрациям;
• Поддержка моторного привода - возможность дистанционного управления, важна для автоматизации процессов;
• Широкий диапазон напряжения (до 690 В) - универсальное решение для различных промышленных систем.

Ограничения применения

• Не применяется в открытых помещениях, на улице или во взрывоопасных средах - степень защиты IP20 недостаточна;
• Не подлежит самостоятельной регулировке порогов срабатывания - параметры заведены производителем;
• Требуется специальная монтажная плита - нельзя установить на обычную DIN-рейку;
• Моторный привод не входит в комплект - необходимо дополнительно заказывать актуатор;
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на управление нагрузкой.

Примеры использования

• Защита главного входа в промышленный щит с питанием группы насосов и компрессоров;
• Центральный выключатель в распределительном пункте цеха с двигателями мощностью более 50 кВт;
• Фазовая защита в системе бесперебойного питания (UPS) с выходом 400 В;
• Щит управления технологическим оборудованием на пищевых и химических производствах.

Практические советы

• Перед монтажом проверьте фактический ток короткого замыкания в вашей сети - он не должен превышать 38 кА;
• Для кабелей сечением 95–120 мм2 используйте медные наконечники с холодной прессовкой - это повысит контактную надёжность;
• Обеспечьте достаточный воздушный зазор вокруг выключателя - минимум 50 мм с каждой стороны для теплоотвода;
• При работе в условиях UHL3 следите за уровнем влаги в щите - даже при классе защиты IP20 конденсация может вызвать пробой;
• Если нужна дистанционная командировка - выбирайте подходящий моторный привод от Элком или Hyundai, совместимый с моделью HGM250H.
