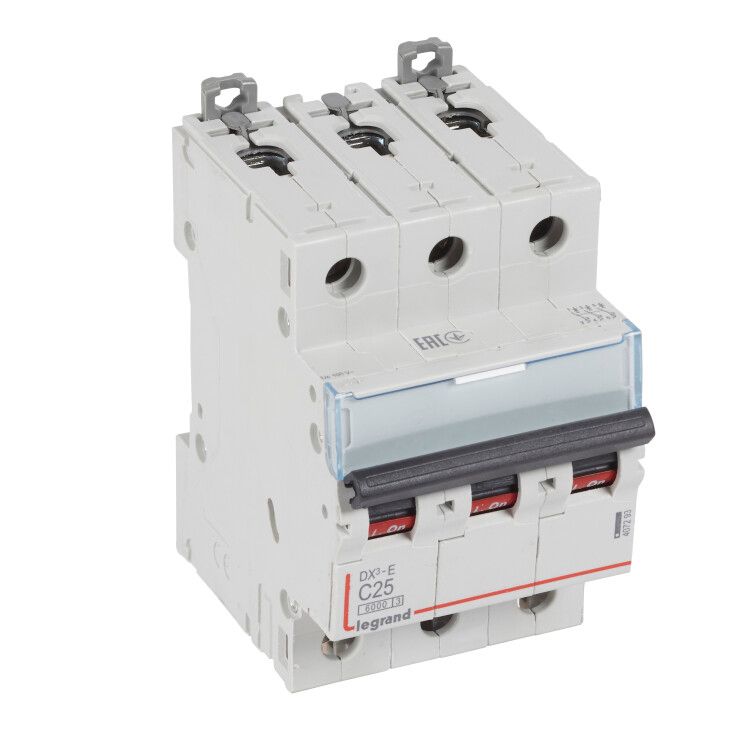

Выключатель автоматический модульный 3п C 25А 6кА DX3-E 6000 3мод. 230/400В Leg 407293 Legrand

Автоматический выключатель модульный трехполюсный 25А C 6кА DX3-E 6000 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Он предназначен для установки в щитках жилых и промышленных объектов, где требуется надежная защита трёхфазной сети с напряжением до 400 В. Бренд Legrand и серия DX3-E обеспечивают соответствие международным стандартам качества.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А C 6кА DX3-E 6000 используется для защиты трёхфазных электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Устройство применяется в распределительных щитах зданий, производственных линий, насосных станциях, системах вентиляции и других объектах с питанием 230/400 В переменного тока. Подходит как для бытового, так и для профессионального использования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, нагреватели;
• Номинальное напряжение: 400 В (до 500 В изоляции);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 3 - одновременно отключает все три фазы;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Сечение проводников: 1,5–35 мм2 - совместим с медными проводами любого распространённого сечения;
• Класс токоограничения: 3 - высокая скорость отключения снижает энергию КЗ, защищая оборудование;
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не герметичен;
• Рабочая температура: от –25C до +70C - допустимо использование в неотапливаемых помещениях;
• Частота: 50–60 Гц - работает в сетях России и Европы;
• Нормативы: МЭК 60898-1 / МЭК 60947-2 - соответствует требованиям для бытовых и промышленных автоматических выключателей.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А C 6кА DX3-E 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка - достаточно приложить устройство к рейке и слегка надавить до характерного щелчка. Чтобы снять выключатель, отведите защелку отверткой через специальное углубление. Все клеммы - винтовые, позволяющие плотно закрепить провода сечением от 1,5 до 35 мм2. Обращайте внимание на правильное подключение фаз L1, L2, L3 - вход и выход помечены на корпусе. Не используйте силовые кабели больше 35 мм2 - они не войдут в клемму.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для домашних сетей) и IEC 60947-2 (для промышленных). Его класс токоограничения 3 гарантирует минимальную энергии пробоя при аварии. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и степени защиты IP20. Температурный диапазон –25…+70 C позволяет применять его даже в холодных складских помещениях или на открытых площадках внутри помещений.

Преимущества

• Трёхполюсная конструкция обеспечивает полное отключение всех фаз - повышает безопасность обслуживания;
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при запуске двигателей;
• Высокая отключающая способность (6 кА) делает её подходящей для современных сетей с мощными источниками питания;
• Фирменная система фиксации Legrand обеспечивает прочную посадку на рейке без люфта;
• Поддержка большого диапазона сечений проводов - удобно при реконструкции старых installations.

Ограничения применения

• Не предназначена для работы во влажных, сырых или пыльных условиях вне щита - степень защиты IP20 недостаточна;
• Не следует использовать в сетях постоянного тока - рассчитана только на переменный ток AC;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, большие компрессоры или печи с индукционным нагревом) - лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты - для защиты людей нужен дополнительно УЗО;
• Не рекомендован для установки выше +70 C - например, рядом с паровыми трубами или печами без теплоизоляции.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 11 кВт в цеху;
• Щитовая группа для системы кондиционирования воздуха в офисном здании;
• Распределительный щит на складском комплексе с группой светильников и розеток;
• Общий ввод в промышленный участок с несколькими потребителями 380 В.

Практические советы

• Перед монтажом проверьте, что сеть обесточена - даже малый ток может вызвать травму;
• Затягивайте клеммы равномерно, без перекоса - переусилие может повредить пластик или нарушить контакт;
• Если планируете подключать многожильный провод - используйте наконечники;
• На каждый автомат заводите не более одного провода - нельзя соединять два провода одной фазы в одну клемму;
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - ближе к верхней части, чтобы легче было ориентироваться;
• Проверяйте маркировку на корпусе перед установкой - особенно важно правильно определить положение фаз L1/L2/L3.
