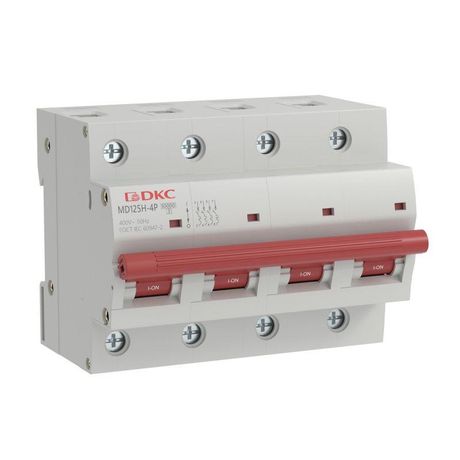

Автоматический выключатель модульный YON max типа MD125H, 6кА, 4 полюса, хар-ка C, 100А | MD125H-4PC100 DKC ДКС

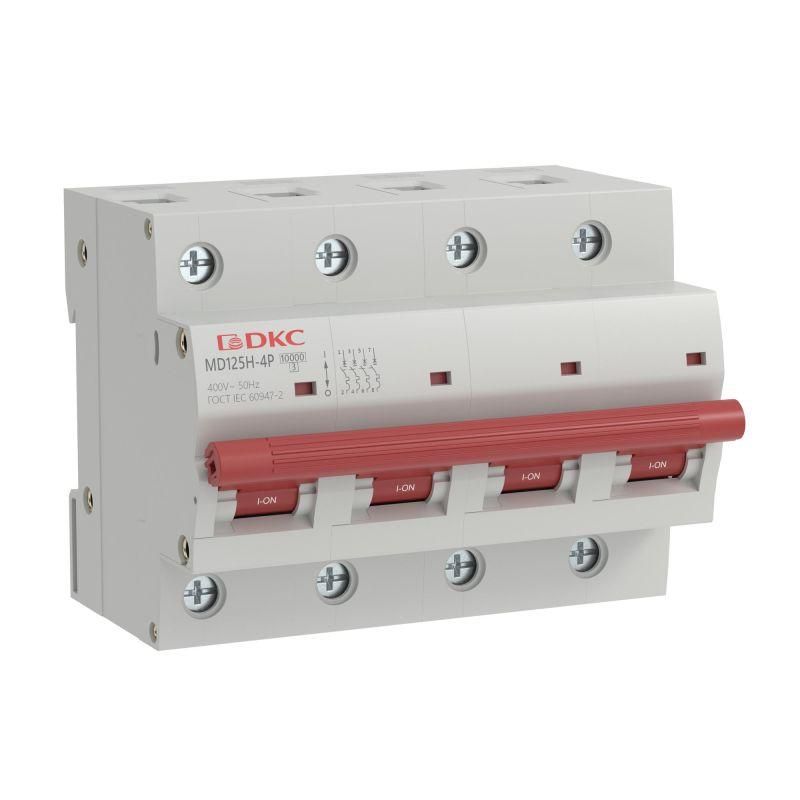

Автоматический выключатель MD125H-4PC100 серии YON MAX - четырёхполюсный модульный аппарат на 100 А, предназначенный для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

MD125H-4PC100 используется для защиты силовых цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в качестве главного входного автомата или группового устройства в щитах зданий: многоэтажных домов, торговых центров, офисов, коттеджей и объектов социальной инфраструктуры. Также подходит для управления нагрузками на производственных участках - конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (все полюса коммутируются, включая нейтраль)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Ширина по модулям: 6 модулей (1 модуль = 17,5 мм)
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 10 кВ
• Частота: 50 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды
• Рабочий диапазон температур: от -25 C до +40 C
• Максимальное сечение подключаемого провода: 50 мм2
• Глубина монтажа: 77,3 мм
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями (например, на вводе в здание)
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата

Совместимость и монтаж

MD125H-4PC100 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство совместимо с любыми распределительными щитами, соответствующими нормам IEC 61439. Для подключения используйте провода сечением до 50 мм2 - клеммы рассчитаны на плотное зажатие без повреждения жил. Обратите внимание: глубина монтажа составляет 77,3 мм - убедитесь, что в щите достаточно места для свободной установки и последующего обслуживания. Наличие коммутируемого нейтраля позволяет использовать устройство в TN-S и TT системах заземления.

Безопасность и стандарты

MD125H-4PC100 соответствует требованиям международных стандартов IEC/EN 60947-2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при значительном нагреве. Сертифицирован для работы в условиях степени загрязнения 3 и категории перенапряжения IV, что делает его подходящим для установки на вводе в здание.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше, чем у многих аналогичных решений на рынке
• Коммутируемый нейтральный проводник - исключает риск потери нулевой точки при аварии
• Ударопрочный корпус с 7 заклёпками - повышенная механическая прочность
• Поддержка больших сечений проводов (до 50 мм2) - удобно для мощных линий
• Гарантия производителя 5 лет - подтверждает надёжность конструкции
• Совместимость с другими устройствами серии YON MAX - легко формировать унифицированные щиты

Ограничения применения

• Не предназначен для постоянного частого ручного включения/выключения - для этого лучше применять контакторы
• IP20 - не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью
• Работает только при температуре не ниже -25 C - требует установки внутри отапливаемых щитовых
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительный УЗО
• Характеристика C не оптимальна для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели); в таких случаях предпочтительнее характеристика D

Примеры использования

• Главный ввод в квартире или частном доме с трёхфазным питанием
• Защита распределительного щита торгового центра
• Щит питания группы станков на производстве
• Распределительный щит в школе, больнице или административном здании
• Линия питания системы кондиционирования с трёхфазным компрессором

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 50 мм2) и класса токоограничения (3) вашей сети
• При использовании в щитах с ограниченной глубиной - учтите, что MD125H-4PC100 занимает 77,3 мм; возможны сложности при установке рядом с другими крупными устройствами
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он сам не реагирует на дифференциальные токи
• Если нагрузка содержит мощные двигатели с длительным пуском - рассмотрите возможность замены на автомат с характеристикой D
• При сборке щита используйте однотипные устройства серии YON MAX - они имеют одинаковые фиксаторы и внешний вид, что упрощает обслуживание
• Не забудьте про обязательную маркировку каждого полюса - особенно важна при наличии коммутируемого нейтраля
