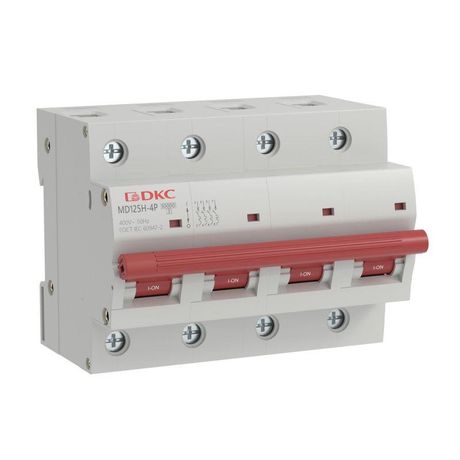

Автоматический выключатель модульный YON max типа MD125H, 6кА, 4 полюса, хар-ка D, 100А | MD125H-4PD100 DKC ДКС

Автоматический выключатель MD125H-4PD100 серии YON MAX - четырёхполюсный модульный аппарат на 100 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты мощных трёхфазных цепей от перегрузок и коротких замыканий. Подходит для промышленных и коммерческих объектов, где требуется надёжная защита с возможностью ручного управления.

Назначение и область применения

MD125H-4PD100 используется для защиты трёхфазных электрических сетей с номинальным напряжением до 400 В переменного тока. Применяется в распределительных щитах промышленных предприятий, торговых центров, жилых комплексов, коттеджей и объектов социальной инфраструктуры. Обеспечивает безопасное отключение цепей при аварийных ситуациях и позволяет вручную включать/выключать нагрузку. Особенно эффективен там, где есть пусковые токи - например, у двигателей, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ
• Частота: 50 Гц
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 6 модулей (18 мм × 6 = 108 мм)
• Глубина монтажа: 77,3 мм
• Рабочая температура: от –25 C до +40 C
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Поперечное сечение подключаемого провода: до 50 мм2
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсаций
• Поддерживает коммутацию нейтрального проводника - нейтраль тоже отключается при срабатывании

Совместимость и монтаж

MD125H-4PD100 совместим с любыми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Для подключения используйте провода сечением до 50 мм2. Клеммы обеспечивают плотный контакт даже при больших токах. Максимальная глубина монтажа 77,3 мм - учтите её при проектировании шкафа. Выключатель имеет возможность дополнительной комплектации: можно установить блоки сигнализации, расцепители, дополнительные контакты - всё зависит от задачи системы.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2. Класс токоограничения 3 обеспечивает минимальное воздействие энергии короткого замыкания на кабель и оборудование. Категория перенапряжения IV указывает на соответствие нормам для установки на вводе в здание. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и химическим воздействиям. Сертифицирован для работы в условиях степени загрязнения 3 - подходит для производственных помещений с пылью и влагой.

Преимущества

• Увеличенная прочность корпуса благодаря семи заклёпкам - меньше риск деформации при сборке или эксплуатации
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика D - оптимальна для оборудования с большими пусковыми токами
• Коммутация нейтрали - исключает опасность потенциала на нулевом проводе после отключения
• Гарантия производителя 5 лет - подтверждает качество сборки и материалов
• Широкий диапазон рабочих температур - подходит для холодных складов и неотапливаемых помещений

Ограничения применения

MD125H-4PD100 не предназначен для использования вне помещений - степень защиты IP20 не предохраняет от влаги и пыли. Не рекомендуется применять в помещениях с постоянной запылённостью выше класса 3 или при наличии агрессивных паров. Нельзя использовать для частого включения/отключения - он не рассчитан на частые операции, как контактор. Также не подходит для систем постоянного тока - только переменный ток 50 Гц. Температурный режим ограничен: ниже –25 C и выше +40 C возможны отказы в работе.

Примеры использования

• Защита главного ввода в многоквартирный дом с трёхфазным питанием
• Щит питания группы электродвигателей на производственной линии
• Распределительный щит торгового центра с кондиционерами и лифтами
• Коттедж с мощной системой отопления и насосами
• Объекты социальной инфраструктуры: школы, больницы, спортивные комплексы

Практические советы

• Выбирая MD125H-4PD100, проверьте, что ваша сеть действительно требует именно характеристику D - для освещения и розеток лучше подойдут B/C.
• При монтаже в шкафу оставьте минимум 10–15 см свободного места вокруг аппарата для теплоотвода.
• Не забудьте, что нейтральный проводник здесь тоже отключается - это важно при планировании схемы заземления и УЗО.
• Для увеличения функциональности используйте дополнительные модули: сигнализационные контакты помогут отслеживать состояние автомата удалённо.
• Проверяйте сечение кабеля перед подключением - максимальное 50 мм2. Более толстый провод не войдёт в клеммы.
• При использовании в холодных условиях (близко к –25 C) убедитесь, что щит не продувается ветром - это может вызвать конденсат внутри.
