Автоматический выключатель модульный YON max типа MD63H, 10кА, 2 полюса, хар-ка C, 20А | MD63H-2PC20 DKC ДКС

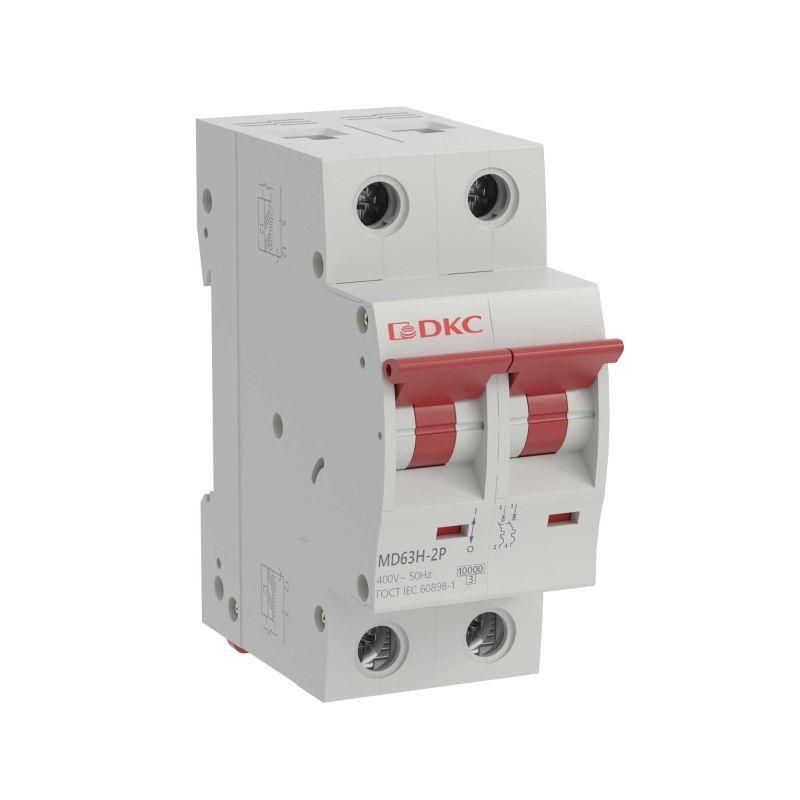

Автоматический выключатель YON MAX md63h-2pc20 - двухполюсный модульный аппарат с номинальным током 20 А и характеристикой C, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и коммерческих сетях переменного тока 400 В. Устройство совместимо с DIN-рейкой и подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель YON MAX md63h-2pc20 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или аварийными токами короткого замыкания. Он применяется в качестве вводного или группового автомата в распределительных щитках. Подходит для использования в жилых домах, квартирах, офисах, торговых центрах, школах, больницах и других объектах с нагрузкой до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 2 - отключаются одновременно фаза и нейтраль;
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы, насосы;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при кратковременных скачках напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов);
• Частота: 50 Гц - соответствует стандартам электроэнергии в России и странах СНГ;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня;
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня;
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 69,9 мм - требуемый запас места внутри шкафа;
• Рабочая температура: от –10 C до +45 C - допустимый диапазон для внутренней установки;
• Поперечное сечение провода: до 25 мм2 - позволяет подключить медные провода большого сечения;
• С коммутируемым нейтральным проводником - нейтраль также отключается при срабатывании, что повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель YON MAX md63h-2pc20 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 70 мм. Устройство подходит для скрытого монтажа в нишах стен и распределительных щитах. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать провода с зачищенными концами без изоляции на 8–10 мм. Нельзя применять алюминиевые провода - только медные. Перед первым включением проверьте плотность затяжки контактов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную надёжность в условиях колебаний сети. Отключение нейтрали повышает безопасность при ремонте - исключается риск поражения током при работе с “обесточенной” цепью. Однако IP20 не предусматривает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации корпуса щита.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь, включая нейтральный провод, что важно для безопасности;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с возможностью крупных КЗ;
• Характеристика C - идеально сочетается с типичными бытовыми нагрузками (LED-освещение, холодильники, стиральные машины);
• Поддержка проводов до 25 мм2 - удобно для мощных линий и вводных кабелей;
• Совместимость с сериями YON MAX - легко заменяется другими элементами этой же линейки;
• Фиксация на DIN-рейке с механическим щелчком - простой и надёжный монтаж даже в ограниченном пространстве.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - для них нужна характеристика D;
• Не работает при температуре ниже –10 C - не следует устанавливать в неотапливаемых местах зимой;
• Не рассчитан на постоянную работу выше 20 А - превышение тока приведёт к преждевременному выходу из строя;
• Необходимо соблюдать минимальную глубину монтажа 69,9 мм - недостаток места может помешать закрыванию крышки щита.

Примеры использования

• Групповой автомат для кухонной розеточной группы в квартире;
• Вводной автомат в этажном щите многоквартирного дома;
• Защита цепи освещения в торговом зале;
• Щитовая защита для системы вентиляции в офисном здании;
• Автомат для бойлера или теплого пола в коттедже.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 4,4 кВт (P = U × I = 220 В × 20 А);
• Используйте только медные провода сечением 1,5–2,5 мм2 для обычных розеток - 25 мм2 - для ввода или мощных линий;
• При установке в старый щит проверьте, хватает ли места по глубине - особенно если установлены другие устройства рядом;
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю, только от перегрузок и КЗ;
• Проверяйте состояние контактов каждые 2–3 года - особенно в условиях повышенной влажности или пыли;
• Если планируете подключать несколько автоматов, учитывайте, что md63h-2pc20 занимает 2 модуля - это влияет на компактность щита.
