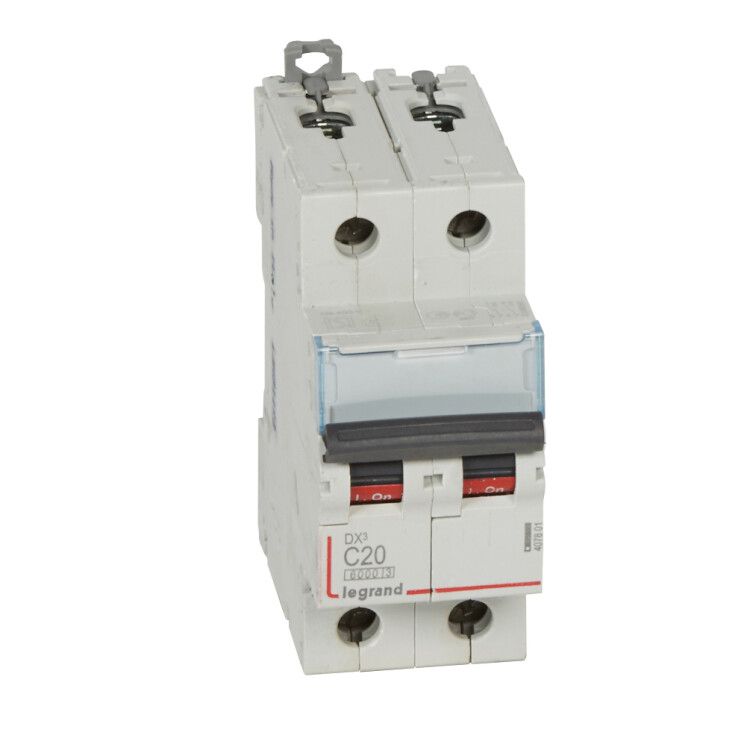

Автоматический выключатель DX 6000 - 10 кА тип характеристики C 2П 230/400 В~ 20 А 2 модуля 407801 Legrand

Автоматический выключатель двухполюсный 20А 10кА тип C 230/400В 2 модуля DX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель применяется в бытовых и промышленных системах, где требуется надежная коммутация и защита на основе стандарта МЭК60898-1/60947-2.

Назначение и область применения

Автоматический выключатель двухполюсный 20А 10кА тип C 230/400В 2 модуля DX3 6000 используется для защиты однофазных и трехфазных цепей переменного тока частотой 50–60 Гц. Он предотвращает повреждение оборудования при длительной перегрузке или аварийном коротком замыкании. Подходит для установки в щитках жилых домов, офисов, производственных линий, насосных станций и других объектов с нагрузкой до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - одновременно отключаются два проводника (L и N);
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, малые двигатели, бытовая техника);
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - допустимый уровень напряжения в сети;
• Род тока: переменный - работает только в сетях AC;
• Количество модулей: 2 - занимает 2 ширины стандартной DIN-рейки (17,5 мм каждый);
• Сечение проводника: 1,5–35 мм2 - подходят медные провода от 1,5 до 35 квадратных миллиметров;
• Степень защиты: IP20 - защита от прикосновений пальцев и твердых предметов, но не от воды и пыли;
• Рабочая температура: от –25C до +70C - можно использовать в неотапливаемых помещениях, на улице в закрытых щитах;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности;
• Глубина монтажа: 44 мм - минимальная глубина щита, необходимая для установки.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса: чтобы установить, совместите выступ с рейкой и нажмите до характерного щелчка; чтобы снять - отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам - затягивать необходимо равномерно, без перекоса. Автоматический выключатель двухполюсный 20А 10кА тип C 230/400В 2 модуля DX3 6000 совместим со всеми щитками, соответствующими IEC 61439, и другими устройствами серии DX3.

Безопасность и стандарты

Автоматический выключатель двухполюсный 20А 10кА тип C 230/400В 2 модуля DX3 6000 соответствует международным стандартам МЭК60898-1 (для бытового использования) и МЭК60947-2 (для промышленного). Соответствие гарантирует проверенную надежность, точность срабатывания и соответствие требованиям безопасности. Категория перенапряжения 0 указывает, что он предназначен для защиты внутри распределительных устройств, а не для защиты от внешних грозовых импульсов.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь L+N, исключая риск остаточного потенциала;
• Высокая отключающая способность 10 кА - обеспечивает безопасность даже при серьезных авариях;
• Характеристика C - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей;
• Широкий диапазон сечений проводов - удобство при подключении как тонких, так и мощных кабелей;
• Надежная защелка - простой и быстрый монтаж и демонтаж без инструментов;
• Серия DX3 - единый дизайн и совместимость с другим оборудованием Legrand, упрощающий сборку щитов.

Ограничения применения

• Не предназначена для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - для них нужна характеристика D;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных местах без дополнительной герметизации щита;
• Не рекомендуется для постоянной работы при температуре выше +70C - требует хорошего теплоотвода в щите;
• Не подходит для цепей постоянного тока - только для переменного тока 50–60 Гц;
• Категория перенапряжения 0 - не защищает от ударов молнии, требует установки УЗИП вне устройства.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение питания конвекторов, водонагревателей, стиральных машин;
• Щитовая защита для светильников и малых насосов;
• Контур управления в промышленных станках с пусковым током до 5×Iн;
• Распределительный щит на даче или в гараже с учетом климатического исполнения УХЛ4.

Практические советы

• Выбирая автоматический выключатель двухполюсный 20А 10кА тип C 230/400В 2 модуля DX3 6000, убедитесь, что суммарная нагрузка на группу не превышает 4,4 кВт (при 220 В);
• При подключении многожильных проводов используйте наконечники - это повысит надежность контакта;
• Не забудьте про заземление: этот выключатель не обеспечивает защиту от утечек тока - для этого нужен УЗО;
• Проверяйте плотность затяжки клемм после первого включения - нагрев может вызвать ослабление;
• При использовании в условиях низких температур (-25C и ниже) перед первым запуском дайте устройству адаптироваться к температуре 10–15 минут;
• Для удобства обслуживания - используйте другие элементы серии DX3: аналогичные УЗО, рубильники, переходники - они будут совпадать по цвету, форме и расположению.
