Автоматический выключатель модульный YON max типа MD125H, 6кА, 3 полюса, хар-ка D, 100А | MD125H-3PD100 DKC ДКС

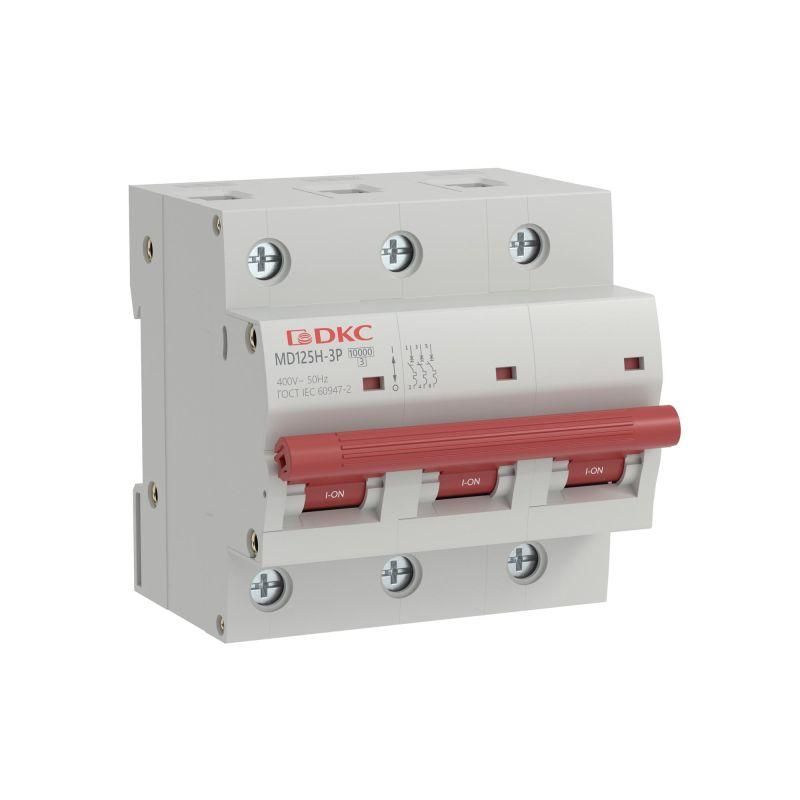

Автоматический выключатель MD125H-3PD100 серии YON MAX - трёхполюсный модульный аппарат на 100 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты силовых цепей от перегрузок и коротких замыканий. Установка на DIN-рейку, совместимость с системами до 400 В переменного тока и возможность коммутации нейтрали делают его универсальным решением для промышленных и коммерческих объектов.

Назначение и область применения

MD125H-3PD100 используется для защиты электрических цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров и мощного освещения. Подходит для распределительных щитов в зданиях с повышенной нагрузкой: производственные помещения, торговые центры, ЖКХ, складские комплексы и объекты социальной инфраструктуры. Также применяется там, где требуется ручное включение/выключение цепи - например, для обслуживания оборудования.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе КЗ до 10 000 А
• Характеристика срабатывания: D - задержка перед отключением при пиковых токах (до 10–20× I_n), оптимальна для индуктивных нагрузок
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную изоляцию при возможных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - устойчив к кратковременным импульсным перенапряжениям (например, от грозовых разрядов)
• Частота: 50 Гц - предназначен для сетей стандарта Европы и России
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 4,5 модуля (90 мм) - занимает место в щите согласно стандарту EN 60947
• Глубина монтажа: 77,3 мм - требует достаточного пространства внутри шкафа
• Рабочий диапазон температур: –25…+40 C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода ниже –25 C
• Поперечное сечение проводника: до 50 мм2 - позволяет подключать толстые медные кабели
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, что повышает безопасность при ремонте
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высоким уровнем переходных процессов
• Степень загрязнения: 3 - работает в условиях умеренного загрязнения (пыль, влага, конденсат), типично для промышленных помещений

Совместимость и монтаж

MD125H-3PD100 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить свободное пространство вокруг аппарата - особенно сверху и снизу - для теплоотвода. Максимальное сечение подключаемого провода - 50 мм2, рекомендуется использовать наконечники НШВИ для надёжного контакта. Выключатель совместим с другими устройствами серии YON MAX: можно комбинировать с УЗО, реле контроля напряжения, контактными модулями. Обеспечьте доступ к рычагу управления для ручного отключения.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при перегреве. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 3, что подтверждает его надёжность в сложных промышленных средах.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных авариях
• Характеристика D - предотвращает ложные срабатывания при запуске мощных двигателей
• Коммутация нейтрали - исключает опасность наличия напряжения на оборудовании после отключения
• Ударопрочный корпус с 7 заклёпками - увеличенная механическая прочность против внешних повреждений
• Поддержка больших сечений проводов (до 50 мм2) - не требует переходников
• Гарантия 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для частого ручного включения/отключения - не является контактором, рассчитан на нечастые операции
• Работает только при температуре выше –25 C - не используйте в холодных неотапливаемых помещениях зимой без обогрева
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока требуется дополнительно установить УЗО
• Не поддерживает удалённое управление - только ручное включение/отключение через рычаг

Примеры использования

• Защита главного ввода в торговом центре с несколькими лифтами и кондиционерами
• Щит питания промышленного станка с асинхронным двигателем 75 кВт
• Распределительный щит на складе с группой мощных LED-светильников и вентиляторов
• Главный автомат в щите коттеджа с тепловым насосом и бойлером
• Линия питания системы пожарной сигнализации с резервным питанием

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 50 мм2 максимум, меньшие сечения требуют наконечников
• При установке в щит с плотной компоновкой учтите глубину 77,3 мм - не забудьте про зазоры для вентиляции
• Если в цепи есть частые пуски (более 10 раз в день), рассмотрите параллельную установку контактора
• Для защиты от утечек тока обязательно добавьте УЗО - MD125H-3PD100 сам по себе не реагирует на токи утечки
• Проверяйте маркировку на корпусе: серия YON MAX, артикул md125h-3pd100, чтобы избежать путаницы с аналогичными изделиями других производителей
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику D и класс токоограничения 3
