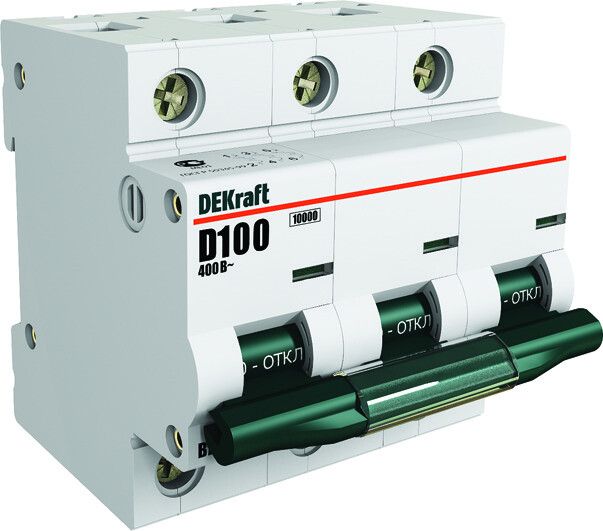

Выключатель автоматический трехполюсный ВА-201 100А D 10кА | 13021DEK DEKraft APC

Автоматический выключатель ВА-201 10кА от DEKraft — трёхполюсное устройство на 100 А с характеристикой D, предназначенное для защиты промышленного электрооборудования от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKRAFT и SE, и соответствует требованиям ТР ТС 004/2011.

Назначение и область применения

Автоматический выключатель ВА-201 10кА используется для защиты цепей переменного тока в промышленной среде. Подходит для питания мощных двигателей, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами. Благодаря характеристике D, он устойчив к кратковременным перегрузкам при запуске, что делает его идеальным для тяжёлых условий эксплуатации.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Отключающая способность: 10 кА
• Характеристика срабатывания: D — позволяет избежать ложных срабатываний при пусковых токах до 10–20 крат от номинала
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости
• Максимальное сечение кабеля: 50 мм²
• Модульная ширина: 4,5 модуля (27 мм)
• Глубина монтажа: 72 мм
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее тепловую нагрузку на проводку
• Тип напряжения: Переменный (AC)
• Исполнение: Стационарное — не предназначено для частого перемещения
• Степень загрязнения: 3 — рассчитан на работу в помещениях с умеренной запылённостью и наличием проводящей пыли

Совместимость и монтаж

Выключатель ВА-201 10кА устанавливается на стандартную DIN-рейку шириной 35 мм. Его двухпозиционная защелка обеспечивает надёжное фиксирование и ускоряет монтаж. Ширина 27 мм позволяет разместить несколько аппаратов в одном ряду. Полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric — можно использовать с существующими распределительными щитами этих серий. Для подключения используйте кабели сечением до 50 мм². Клеммы рассчитаны на жилы с опрессовкой или без неё.

Безопасность и стандарты

Автоматический выключатель ВА-201 10кА соответствует следующим нормативным документам:

• ТР ТС 004/2011 — технический регламент ЕАЭС по безопасности низковольтного оборудования
• ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) — международный стандарт на автоматические выключатели для низковольтных систем
• ГОСТ 9098-78 — требования к конструкции и испытаниям коммутационных аппаратов

Монолитная лицевая панель предотвращает случайный контакт с токоведущими частями. Индикатор состояния (ON/OFF) виден даже при закрытой рукоятке — это повышает безопасность при обслуживании.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно прерывает аварийные токи в промышленных сетях
• Характеристика D — минимизирует ложные срабатывания при пуске тяжёлых нагрузок
• Индикатор положения — наглядно показывает состояние аппарата без необходимости вскрытия щита
• Удобная защелка — ускоряет установку и исключает риск некорректного монтажа
• Поддержка дополнительного оборудования — возможно подключение Aux контактов, расцепителей, блокировок
• Совместимость с популярными корпусами DEKRAFT и SE — упрощает замену и модернизацию щитов

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах — степень защиты IP20 недостаточна
• Не рекомендован для постоянного воздействия воды, агрессивных паров или прямого попадания осадков
• Не подходит для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления
• Запрещена установка в местах с температурой выше +40 °C или ниже −40 °C — выход за пределы UHL4
• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц

Примеры использования

• Защита двигателя насоса в системе водоснабжения промышленного объекта
• Коммутирование конвейерной линии на пищевом производстве
• Щитовая защита группы сварочных аппаратов
• Распределительный щит станций управления технологическими процессами
• Цепи питания больших HVAC-систем (кондиционеры, вентиляторы)

Практические советы

• При выборе автомата ВА-201 10кА проверьте соответствие сечения кабеля — максимальное 50 мм². Превышение вызовет перегрев и выход из строя.
• Убедитесь, что глубина щита не менее 72 мм — иначе аппарат не войдёт полностью, и защелка не зафиксируется.
• Для удобства диагностики используйте модели с дополнительными контактами — они позволяют передавать сигнал о состоянии автомата в систему контроля.
• При замене старого автомата — проверьте, чтобы новый имел ту же характеристику D и аналогичную отключающую способность. Замена на C-характеристику может привести к ложным отключениям.
• Не затягивайте клеммы слишком сильно — это повредит медные контакты внутри устройства. Следуйте моменту затяжки, указанному в руководстве производителя.
