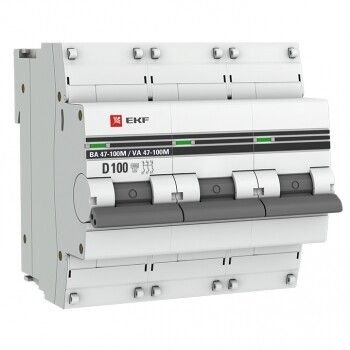

Автоматический выключатель 3P 100А (D) 10kA ВА 47-100M c электромагнитным расцепителем PROxima | mcb47100m-3-100D-pro EKF

Автоматический выключатель ВА 47-100M от EKF — трёхполюсный коммутационный аппарат с электромагнитным расцепителем на 100 А и отключающей способностью 10 кА. Предназначен для защиты цепей от коротких замыканий в условиях высоких пусковых токов, таких как двигатели и сварочные оборудование. Артикул mcb47100m-3-100d-pro соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА 47-100M используется исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Подходит для применения там, где требуется быстрое отключение при аварийных токах, а защита от перегрева обеспечивается другими устройствами — например, тепловыми реле или частотными преобразователями.

• Защита силовых цепей двигателей с высоким пусковым током (например, насосы, компрессоры, конвейеры)
• Участки сети с постоянной нагрузкой, где перегрузки контролируются внешним оборудованием
• Промышленные щиты, распределительные пункты, станции управления

Технические характеристики

• Номинальный ток: 100 А — максимальный рабочий ток, который выключатель может постоянно проводить без повреждений
• Номинальное напряжение: 400 В переменного тока (AC); допустимо до 660 В изоляции — безопасная работа при повышенных напряжениях между контактами
• Отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D — срабатывает при токах от 10 до 20 крат номинала; идеально для оборудования с высокими пусковыми токами
• Количество полюсов: 3 — управление всеми фазами одновременно
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира
• Поперечное сечение провода: 1–35 мм² — позволяет подключать как медные, так и алюминиевые жилы
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажной среде или на улице
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ, снижающее энергию пробоя
• Рабочая температура: от –10°C до +50°C — требует установки в помещениях с нормальным микроклиматом
• Ширина модуля: 3 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм — учтите свободное место в щите
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения
• Категория перенапряжения: III — предназначен для установки в распределительных устройствах вторичного уровня
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводящей влаги

Совместимость и монтаж

Выключатель ВА 47-100M устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется двухпозиционная защелка — достаточно надавить до характерного щелчка. Устройство совместимо с любыми щитами, поддерживающими DIN-монтаж.

• Подключение проводов: входные и выходные клеммы рассчитаны на медные и алюминиевые жилы сечением 1–35 мм²
• Обязательно использовать правильный момент затяжки — переусиливать нельзя, чтобы не повредить контакты
• Наличие коммутируемого нейтраля позволяет отключать нулевой проводник вместе с фазами — важно для систем TN-S и TT
• Не рекомендуется монтировать рядом с источниками нагрева выше +50°C

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1. Конструктивно обеспечена безопасность через:

• Пластиковые крышки на клеммах — предотвращают случайное прикосновение и позволяют пломбировать устройство
• Усиленный корпус с дополнительными заклёпками — исключает деформацию при механическом воздействии
• Электромагнитный расцепитель без теплового элемента — снижает риск ложных срабатываний при перегрузках

Преимущества

• Высокая отключающая способность (10 кА) — надёжно работает даже при серьёзных КЗ
• Характеристика D — оптимальна для мощных электродвигателей и других устройств с высоким пусковым током
• Поддержка алюминиевых проводов — экономия на материалах без потери качества соединения
• Функциональная пломбировка — позволяет применять в объектах с ограниченным доступом (промышленные, административные здания)
• Долгий гарантийный срок — 84 месяца (7 лет)

Ограничения применения

• НЕ применяется для защиты от перегрузок — обязательно нужен внешний термореле или другой механизм защиты
• IP20 — запрещено использование в сырых, пыльных или открытых местах
• Не подходит для домашних квартир или офисов без специальной системы защиты от перегрузок
• Требуется точный подбор по току — нельзя использовать вместо автомата с тепловым расцепителем

Примеры использования

• Щит питания группы асинхронных двигателей на заводе — каждый двигатель защищён своим ВА 47-100M, а перегрузки контролируются тепловыми реле
• Распределительный пункт на производстве с большим количеством сварочных аппаратов — высокие пусковые токи не вызывают ложных срабатываний
• Централизованное питание конвейерной линии — три фазы отключаются одновременно, ноль также коммутируется

Практические советы

• Выбирая ВА 47-100M, всегда проверьте, есть ли в вашей системе защита от перегрузок — этот автомат сам её не обеспечивает
• При использовании алюминиевых проводов используйте переходные наконечники и соблюдайте усилие затяжки — не более 1,5 Н·м
• При сборке щита оставьте минимум 50 мм свободного места перед и после аппарата — для теплоотвода и обслуживания
• Пломбирование крышек клемм выполняйте после окончания монтажа — это обязательное условие для прохождения проверок Энергонадзора
• Если вам нужна защита и от перегрузок — выбирайте другую модель серии PROxima с буквой “T” (например, ВА 47-100T)
