Выключатель автоматический трехполюсный ВА47-100МА без тепл. расцеп. 3P 100А 10кА D | MVA43-3-100-D IEK

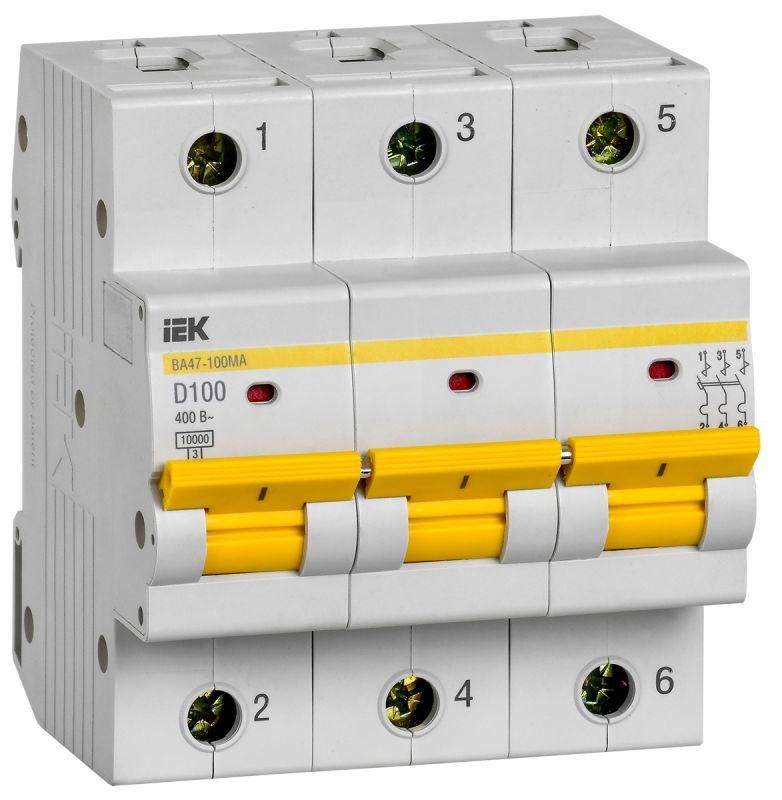

Автоматический выключатель ВА47-100МА - трёхполюсный модульный аппарат без теплового расцепителя, рассчитанный на ток 100 А и отключающую способность 10 кА. Применяется в системах, где требуется только электромагнитная защита от коротких замыканий, особенно в промышленных и коммерческих установках. Бренд IEK, артикул mva43-3-100-d.

Назначение и область применения

ВА47-100МА предназначен для защиты электрических цепей от коротких замыканий. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Подходит для защиты мощного оборудования, где перегрузки контролируются другими устройствами (например, тепловыми реле или частотными преобразователями).

Области применения: вводно-распределительные устройства промышленных объектов, системы пожаротушения, вентиляции, насосные станции, крупные станки и конвейеры. Часто используется в качестве главного автомата перед группой нагрузок с индивидуальной защитой.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживает без срабатывания;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для высоких пусковых токов (электродвигатели, трансформаторы);
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц - стандарт для трёхфазной сети в России и странах СНГ;
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными щитами;
• Ширина: 4,5 модуля - занимает 81 мм места в щите (1 модуль = 18 мм);
• Поперечное сечение провода: 2,5–35 мм2 - позволяет подключить медные жилы от малых до мощных кабелей;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов;
• Рабочая температура: до +40 C - не рекомендуется установка вне помещений или в сильно нагреваемых зонах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

ВА47-100МА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с болтовым креплением - затяжка должна выполняться моментом 2,5 Нм (не более!). Максимальное сечение провода - 35 мм2, минимальное - 2,5 мм2. Не допускается использование многожильных проводов без наконечников. Убедитесь, что в щите достаточно места: 4,5 модуля требуют минимум 90 мм свободной ширины.

Подключение фаз: входные клеммы расположены сверху, выходные - снизу. Соответствие полярности не важно, так как это трёхполюсный автомат переменного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Компоненты выполнены из самозатухающего пластика, обеспечивают термическую стабильность даже при частых срабатываниях.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту в условиях возможных КЗ на вводе;
• Характеристика D идеально подходит для двигателей и других нагрузок с высокими пусковыми токами;
• Отсутствие теплового расцепителя снижает риск ложных срабатываний при временных перегрузках;
• Совместимость с дополнительными модулями (блокировками, сигнализацией) даёт гибкость в проектировании;
• Произведён в рамках серии KARAT - проверенная линейка IEK с гарантированной долговечностью.

Ограничения применения

• Не подходит для защиты цепей, где есть риск длительной перегрузки - нужен внешний тепловой реле или другой метод контроля;
• IP20 запрещает установку во влажных, пыльных или открытых помещениях - только в закрытых щитах;
• Работает только при температуре до +40 C - не использовать в неотапливаемых помещениях зимой или рядом с источниками тепла;
• Не имеет встроенного управления - нельзя отключить дистанционно без дополнительных модулей.

Примеры использования

• Главный автомат перед группой станков с двигателями 7,5–15 кВт - каждый станок защищён своим тепловым реле, а ВА47-100МА берёт на себя только КЗ;
• Защита ввода в промышленный щит, где нагрузка распределена по нескольким контурам с индивидуальными автоматами;
• Цепь питания системы пожаротушения - требуется надёжное срабатывание при КЗ, но не реакция на кратковременные пики тока при запуске насоса;
• Щит вентиляции в производственном корпусе - большой ток, но стабильная работа, где перегрузки исключаются механически.

Практические советы

• Выбирая ВА47-100МА, убедитесь, что ваша сеть действительно не требует тепловой защиты - иначе используйте модель с ней (например, ВА47-100М).
• Проверьте посадочные размеры в щите: 4,5 модуля - это больше, чем обычный двухполюсный автомат (2 модуля). Не забудьте о месте для кабельных вводов и других устройств.
• При использовании с двигателями - убедитесь, что пусковые токи не превышают 20×100 А = 2000 А. Если выше - выбирайте класс C или E.
• Для удобства обслуживания - установите дополнительный контакт (NO/NC) для сигнализации срабатывания.
• Не заменяйте этот автомат на обычный с тепловым расцепителем - это может привести к ложным отключениям при пуске оборудования.
