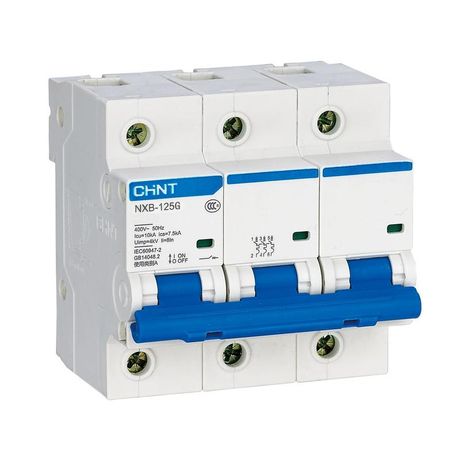

Выключатель автоматический трехполюсный NXB-125 3P 100А 10kA х-ка D (R) | 816142 CHINT

Автоматический выключатель модульный трехполюсный 100А 10кА характеристика D от бренда CHINT, артикул 816142, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Отличается высокой отключающей способностью и устойчивостью к импульсным токам, что делает его надежным решением для оборудования с высоким пусковым током.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 100А 10кА характеристика D используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Подходит для защиты мощных потребителей с высоким пусковым током - таких как двигатели, насосы, компрессоры, сварочные аппараты и конвейеры. Применяется в промышленных щитах, распределительных пунктах, объектах ЖКХ и торговых центрах. Может использоваться там, где есть доступ необученного персонала, так как соответствует требованиям безопасности для бытовых и аналогичных условий.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Характеристика срабатывания: D - срабатывает при токе 12+-20% от номинального, что позволяет избежать ложных срабатываний при пуске двигателей;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазной сети 400 В между фазами;
• Напряжение изоляции: 500 В - обеспечивает безопасную изоляцию при повышенных напряжениях;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира;
• Модульная ширина: 4,5 модуля (81 мм) - занимает 4,5 стандартных модулей по 18 мм каждый на DIN-рейке;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - требует установки в закрытые щиты;
• Рабочая температура: от -25C до +40C - подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в помещениях с обычными условиями эксплуатации);
• Возможность доп. комплектации: да - можно установить дополнительные устройства (см. ниже).

Совместимость и монтаж

Автоматический выключатель модульный 100А 10кА характеристика D монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 50 мм2 (медный) или 70 мм2 (алюминиевый). Также поддерживаются шины типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено). Для сборки щита требуется свободное место: 4,5 модуля. Совместим со всеми изделиями серии NXB-125, в том числе с дополнительными модулями.

Дополнительные возможности

• Вспомогательный контакт AX3-X3 - передаёт сигнал о состоянии (вкл./выкл.) внешней системе управления;
• Сигнальный контакт аварийного срабатывания AL-X3 - оповещает о сработавшей защите;
• Независимый расцепитель SHT-H3 - позволяет удалённо отключить выключатель;
• Расцепители минимального/максимального напряжения OUVT/UVT/OVT - обеспечивают защиту от просадки или повышения напряжения в сети.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория применения - A, класс токоограничения - 3, что гарантирует быстрое ограничение тока короткого замыкания и снижение теплового воздействия на оборудование. Электрическая износостойкость - 10 000 операций включения/отключения, механическая - 20 000 циклов. Это обеспечивает долгую службу даже при частых операциях.

Преимущества

• Устойчивость к высокому пусковому току благодаря характеристике D - идеально для двигателей;
• Высокая предельная отключающая способность (10 кА) - безопасна даже при серьёзных авариях;
• Гибкость комплектации - возможность добавления контактов и расцепителей без замены основного устройства;
• Ясная индикация положения контактов - легко определить состояние выключателя без тестера;
• Надёжность серии NXB-125 - проверенная временем конструкция от бренда CHINT.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50–60 Гц;
• Не подходит для сред с высокой запылённостью или влажностью выше уровня загрязнения 2 (например, цеха с металлообработкой без вентиляции);
• Работает только в диапазоне температур -25…+40 C - не использовать в неотапливаемых помещениях зимой;
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного асинхронного двигателя 75 кВт на конвейере;
• Щит питания группы насосов в системе водоснабжения;
• Распределительный щит торгового центра с группой мощных светильников и HVAC;
• Линия питания сварочного аппарата в мастерской;
• Фидерный автомат в промышленном распределительном щите после главного ввода.

Практические советы

• Выбирая автоматический выключатель модульный 100А 10кА характеристика D, убедитесь, что пусковой ток вашего оборудования не превышает 12×100 = 1200 А - иначе возможны ложные срабатывания;
• При монтаже используйте кабель с достаточным сечением - для 100 А минимум 25 мм2 меди или 35 мм2 алюминия;
• Если требуется дистанционное управление или сигнализация - сразу заказывайте версию с дополнительными контактами;
• Не устанавливайте этот выключатель вместо УЗО - он не защищает от утечек тока на землю;
• Проверьте соответствие DIN-рейки: ширина должна быть точно 35 мм, иначе выключатель не зафиксируется;
• Для обслуживания - всегда отключайте питание, даже если индикатор показывает «O» - это лишь механический статус, а не факт отсутствия напряжения.
