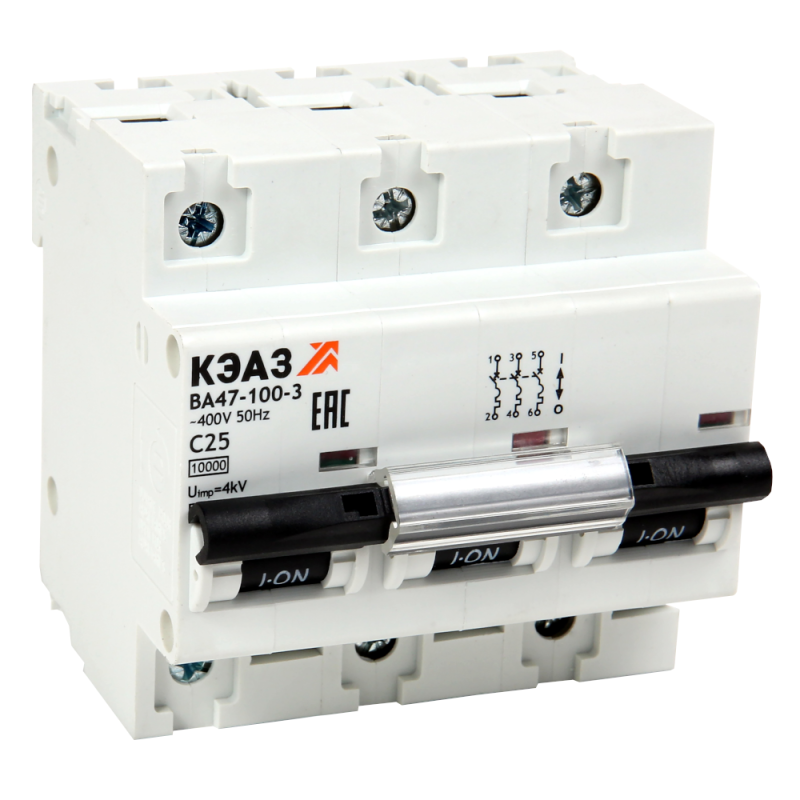

Выключатель автоматический модульный 3п D 100А 10кА ВА47-100-3D100-УХЛ3 КЭАЗ 318128

Автоматический выключатель ВА47-100-3D100-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий при рабочем токе до 100 А. Подходит для установки на DIN-рейку в распределительных щитах промышленных и бытовых объектов, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-100-3D100-УХЛ3 предназначен для защиты электрических сетей переменного тока напряжением до 400 В и частотой 50 Гц. Устройство обеспечивает безопасную работу цепей за счёт автоматического отключения при превышении допустимого тока или возникновении короткого замыкания. Также позволяет выполнять ручное включение и отключение нагрузки.

Подходит для использования в распределительных щитах промышленного оборудования: станков, конвейеров, насосных систем, вентиляционных установок, а также в зданиях с высокими пиками нагрузки - например, в цехах с мощными двигателями.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы); срабатывает при токе 10–20 крат от номинала.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Сечение провода: 2,5–35 мм2 - можно подключать медные провода указанного сечения.
• Способ монтажа: на DIN-рейку шириной 35 мм.
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных модулей на рейке (≈81 мм).
• Глубина монтажа: 71 мм - требует свободного места внутри щита.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; применяется только во внутренних помещениях.
• Рабочий температурный диапазон: от –60 C до +40 C - устойчив к экстремальным холодам, что делает его подходящим для неотапливаемых помещений и улиц (при условии герметизации щита).
• Класс токоограничения: 3 - быстродействующий, снижает энергию короткого замыкания, повышая безопасность системы.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими рисками перенапряжений (первичные распределительные устройства).
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости (обычные условия в цехах и офисах).

Совместимость и монтаж

ВА47-100-3D100-УХЛ3 совместим со всеми стандартными DIN-рейками типа 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 2,5 до 35 мм2. Зажимы рассчитаны на многожильные и одножильные провода без предварительной опрессовки.

Убедитесь, что в щите достаточно глубины (минимум 71 мм) и места по ширине - 4,5 модуля. При установке нескольких автоматов соблюдайте минимальный интервал между ними для теплоотвода. Не рекомендуется монтировать рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Наличие сертификатов подтверждает соответствие российским и международным нормам безопасности.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ.
• Характеристика D - идеально для двигателей и другого оборудования с большими пусковыми токами.
• Широкий диапазон температур - можно использовать в неотапливаемых помещениях, на открытых площадках (в защищённых щитах).
• Простота монтажа - защёлкивание на DIN-рейку без инструментов.
• Цена ниже аналогов - выгодное решение для проектов с жёстким бюджетом.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или воздействия жидкостей - степень защиты IP20 исключает применение вне закрытых щитов.
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.
• Не подходит для защиты чувствительной электроники - характеристика D слишком “медленная” для малых токов перегрузки.
• Не следует устанавливать вблизи нагревательных элементов или в местах, где температура превышает +40 C - возможны ложные срабатывания.

Примеры использования

• Защита главного входа в промышленный цех с несколькими асинхронными двигателями.
• Щитовая на производстве с конвейерной линией и компрессорами.
• Распределительный щит в логистическом терминале с мощными осветительными и вентиляционными системами.
• Объекты в регионах с суровым климатом - например, на складах в Сибири, где температура зимой опускается ниже –40 C.

Практические советы

• Перед установкой проверьте сечение кабеля - не менее 2,5 мм2 и не более 35 мм2. Превышение сечения затруднит зажим контакта.
• Используйте ВА47-100-3D100-УХЛ3 только в составе щита с достаточным уровнем защиты (не менее IP54 на корпусе щита).
• При групповой установке нескольких автоматов - учитывайте суммарную тепловую нагрузку. Размещайте их с зазором 10–15 мм для лучшей вентиляции.
• Для увеличения функциональности можно дополнительно установить блоки сигнализации, расцепители или дополнительные контакты - модель поддерживает комплектацию.
• Не забудьте про маркировку: каждый автомат должен быть четко обозначен по своей нагрузке - это ускоряет диагностику и обслуживание.
