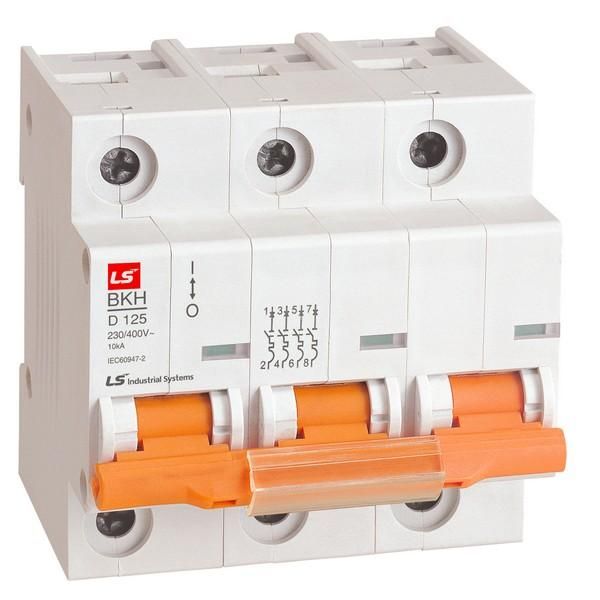

Автоматический выключатель BKH 3P D100A | 061301998B Lsis

Автоматический выключатель модульный 3-полюсный 100А 10кА BKH - устройство для автоматического отключения при перегрузках и коротких замыканиях. Применяется в распределительных щитах промышленного оборудования, где требуется надежная защита трехфазной сети. Бренд LS Electric, артикул 061301998b.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 100А 10кА BKH защищает электрооборудование от повреждений, вызванных сверхтоками: длительными перегрузками и внезапными короткими замыканиями. Подходит для установки в силовые щиты на объектах с высокой нагрузкой - производственные линии, насосные станции, системы вентиляции, крупные станки. Устройство работает в сетях переменного тока с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Число полюсов: 3 - управляет тремя фазами одновременно, обеспечивает равномерную защиту всей трёхфазной цепи.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика расцепителя: D - реагирует на импульсы больших токов, характерные для запуска мощных двигателей; не срабатывает при кратковременных пусковых токах.
• Тип расцепителя: комбинированный - электромагнитный (быстрый отклик на КЗ) и тепловой (реакция на долгую перегрузку).
• Номинальное напряжение: 400 В - рассчитан на работу в бытовых и промышленных сетях 380–400 В AC.
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины на рейке (17,5 мм каждый).
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать толстые медные жилы, подходящие для больших токов.
• Степень защиты IP20: предохраняет от контакта с внутренними частями и от предметов больше 12,5 мм, но не защищена от воды и пыли.
• Диапазон температур: от –5C до +40C - оптимизирован для работы внутри закрытых щитов в помещениях с умеренным климатом.
• Коммутационная износостойкость: 6000 циклов - количество операций включения/выключения, которые выдержит механизм перед необходимостью замены.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа TS35. Автоматический выключатель модульный 3-полюсный 100А 10кА BKH имеет фиксирующий зажим, обеспечивающий плотное и надёжное соединение с рейкой. Для подключения используются верхние и нижние клеммы - допускаются оба варианта питания. Максимальное сечение кабеля - 50 мм2, что требует правильного затягивания клемм моментом, соответствующим нормам ГОСТ. Нельзя использовать с кабелями меньшего сечения менее 16 мм2 без проверки механической совместимости зажима.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для низковольтных автоматических выключателей. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Отказоустойчивость достигнута благодаря двойному расцепителю - тепловому и электромагнитному - что снижает риск ложных срабатываний. Сертифицирован для эксплуатации в условиях, регламентируемых ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая отключающая способность (10 кА) делает его пригодным даже для сложных промышленных систем с большими потенциальными токами КЗ.
• Характеристика D гарантирует отказ от ложных срабатываний при пуске двигателя - важное преимущество для оборудования с высоким пусковым током.
• Фирменная сборка LS Electric обеспечивает точность механизма и долгий срок службы даже при частых коммутациях.
• Легкий доступ к контактам через лицевую панель - удобно для диагностики и обслуживания без демонтажа.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не предусматривает защиту от брызг и пыли.
• Не рекомендован для использования при температурах ниже –5 C и выше +40 C - возможны изменения чувствительности теплового элемента.
• Подходит только для переменного тока (AC); нельзя применять в цепях постоянного тока (DC).
• Не является устройством дифференциальной защиты - для защиты людей от поражения током необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита главного входа в промышленный щит управления станком с асинхронным двигателем мощностью 45 кВт.
• Обеспечение безопасности трёхфазной линии питание конвейера на пищевом производстве.
• Основной автомат в распределительном щите холодильного комплекса с несколькими компрессорами.

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный 100А 10кА BKH, обязательно проверьте соответствие сечения кабеля - 50 мм2 требуют качественного обжима наконечника и усилия затяжки 1,5–2,0 Нм.
• При проектировании щита учтите, что он занимает 3 модуля DIN - планируйте место рядом с другими аппаратами, особенно если используется несколько таких выключателей.
• Для систем с частыми пусками (например, насосы, компрессоры) характеристика D идеально подходит - она избежит аварийного отключения во время старта.
• Не используйте этот выключатель вместо УЗО. Чтобы соблюсти требования ПУЭ по защите человека, параллельно установите устройство защитного отключения.
• Проверяйте состояние контактов каждые 1–2 года при активной эксплуатации - окисление может увеличить нагрев и снизить эффективность.
