Автоматический выключатель модульный YON max типа MD63S, 4,5кА, 1 полюс, хар-ка B, 16А | MD63S-1PB16 DKC ДКС

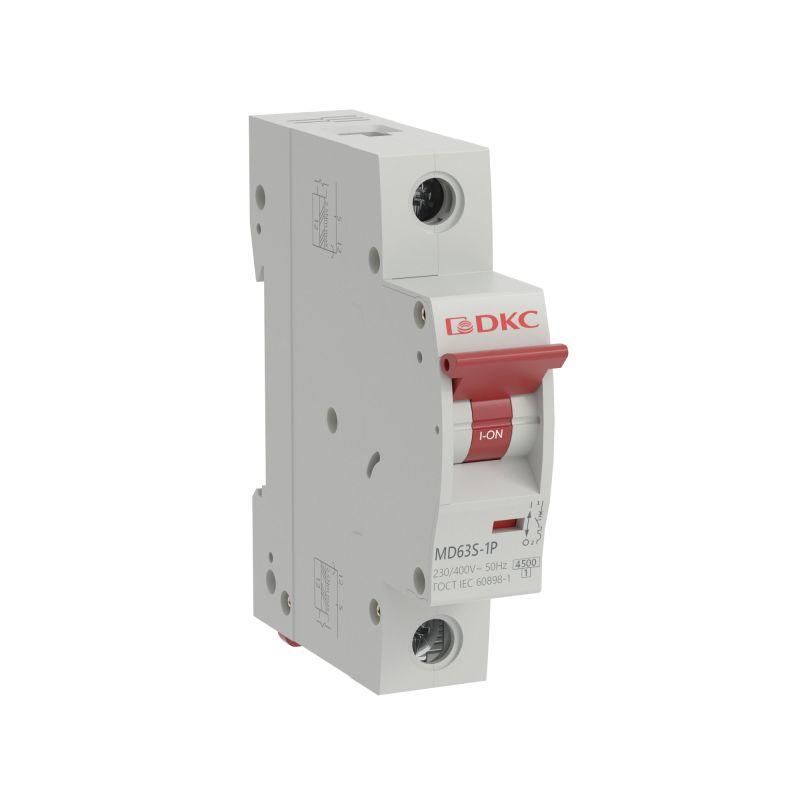

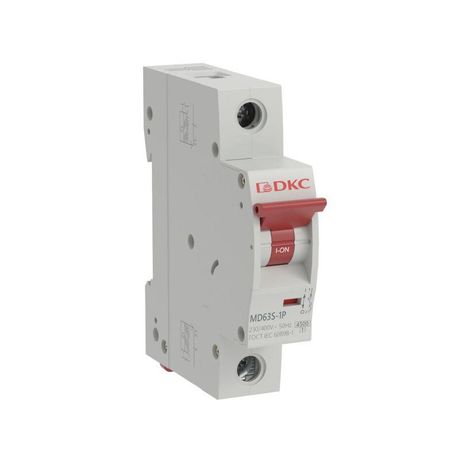

Автоматический выключатель YON MAX MD63S-1PB16 - это однополюсный модульный аппарат для защиты бытовых и коммерческих электросетей 230 В от перегрузок и коротких замыканий. Устройство сочетает надежную отключающую способность 4,5 кА, компактную форму и совместимость с DIN-рейкой, что делает его популярным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель YON MAX MD63S-1PB16 предназначен для защиты однофазных цепей с напряжением до 230 В переменного тока частотой 50 Гц. Он защищает проводку и электрооборудование от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в жилых, общественных и коммерческих зданиях: квартирах, коттеджах, офисах, магазинах, школах и больницах. Часто применяется в качестве входного автомата на этажные щиты или для групповой защиты освещения, розеток и бытовых приборов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан автомат;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который автомат может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (освещение, розетки, малые приборы);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов);
• Тип тока: AC - работает только с переменным током;
• Поперечное сечение подключаемого провода: до 25 мм2 - позволяет использовать медные провода большого сечения;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищен от воды и пыли;
• Рабочий температурный диапазон: от –25C до +40C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий;
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке (17,5 мм);
• Класс токоограничения: 1 - обеспечивает быстрое отключение при КЗ, снижая тепловую нагрузку на проводку;
• Наличие нейтрального проводника: да - подключается в паре с нулевой шиной;
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в здание, где возможны высокие переходные процессы.

Совместимость и монтаж

Автоматический выключатель YON MAX MD63S-1PB16 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в любые модульные распределительные щиты, предназначенные для оборудования серии YON Max. Для подключения используются винтовые зажимы - затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки. Нельзя использовать провода с сечением менее 0,5 мм2 - они не фиксируются надежно. Автомат имеет возможность установки дополнительных аксессуаров (например, расцепителей, сигнализаторов положения), что расширяет функциональность системы управления.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях класса загрязнения 3 - то есть в помещениях с повышенной запыленностью, но без воздействия жидкостей. Категория перенапряжения IV подтверждает соответствие требованиям безопасности для установки на вводе в здание. Отключение происходит механически - без внешнего питания, что исключает отказ при аварии.

Преимущества

• Высокая отключающая способность 4,5 кА - обеспечивает надежную защиту даже при значительных токах КЗ;
• Характеристика B - оптимальна для бытовых нагрузок, не ложные срабатывания от пусковых токов ламп и зарядных устройств;
• Компактный формат 1 модуль - экономит место в щите;
• Поддержка проводов до 25 мм2 - удобно для мощных линий и ответвлений;
• Готовность к дополнительному оборудованию - можно легко модернизировать систему без замены автомата;
• Совместимость с сериями YON Max - унифицированная система для масштабирования проектов.

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –25C - в холодных регионах требует установки в теплоизолированном щите;
• Степень защиты IP20 - нельзя устанавливать во влажных местах (ванная, бассейн, улица) без дополнительной защиты корпуса;
• Работает только с переменным током - не подходит для DC-систем (солнечные установки, аккумуляторы);
• Не является дифференциальным автоматом - не защищает от утечек тока на землю, требуется отдельный УЗО;
• Не рекомендован для промышленных механизмов с высокими пусковыми токами (электромоторы > 1,5 кВт) - лучше выбрать характеристику C или D.

Примеры использования

• Защита группы розеток в спальне или детской комнате;
• Входной автомат на этажный распределительный щит в многоквартирном доме;
• Защита осветительной цепи в торговом зале;
• Щитовая защита в коттедже для света, розеток и бытовой техники;
• Дополнение в существующем щите YON Max при реконструкции электропроводки.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля в цепи не превышало 25 мм2 - иначе контакт будет плохим;
• Если в цепи есть мощные устройства с пуском (пылесос, микроволновка), убедитесь, что суммарная мощность не превышает 3,5–4 кВт - иначе возможны ложные срабатывания;
• Для защиты от поражения током обязательно используйте УЗО перед этим автоматом;
• При сборке щита соблюдайте цветовую маркировку: фаза - коричневый/черный, ноль - синий, земля - желто-зеленый;
• При необходимости увеличения числа автоматов - используйте другие модели серии YON Max с характеристиками C/D, если нагрузка меняется.
