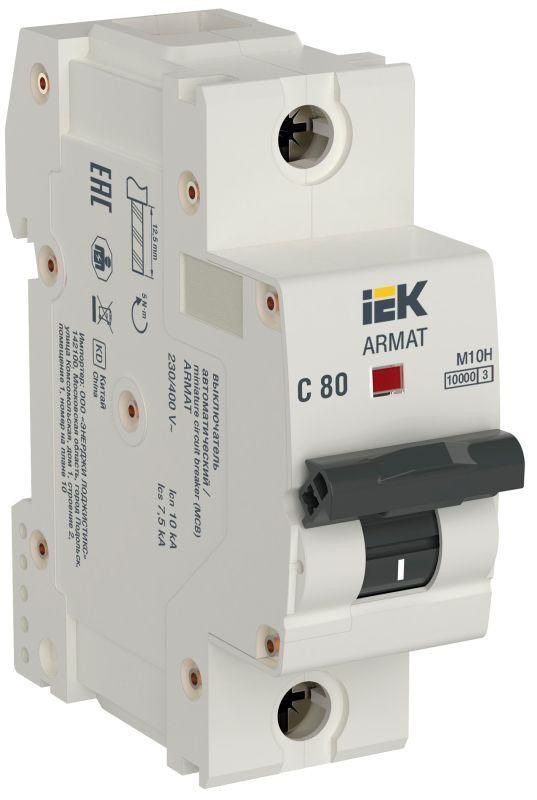

Автоматический выключатель однополюсный M10H 1P C 80A ARMAT | AR-M10H-1-C080 IEK

Автоматический выключатель модульный однополюсный M10H 1P C 80A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых, промышленных и коммерческих объектов, где требуется надежная защита нагрузок до 80 А переменного тока.

Назначение и область применения

Автоматический выключатель модульный M10H 1P C 80A используется для защиты однофазных цепей с номинальным током до 80 А. Характеристика расцепителя «C» позволяет ему выдерживать кратковременные пусковые токи типичные для освещения, насосов, компрессоров и малых двигателей. Применяется в распределительных щитах зданий, на производствах, в системах кондиционирования, на участках с частыми включениями оборудования.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 1
• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала
• Ширина: 1 модуль (17,5 мм)
• Сечение подключаемого провода: 1–35 мм2
• Номинальное импульсное напряжение: 6 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень загрязнения: 2 - умеренно загрязнённая среда (например, внутри щита)
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель M10H 1P C 80A монтируется на DIN-рейку типа 35 мм. Установка выполняется стандартными методами - защёлкивание на рейку с последующей фиксацией. Клеммы рассчитаны на провода сечением 1–35 мм2; допускается подключение медных и алюминиевых жил. Для надёжного соединения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутый винт снижают срок службы и повышают риск нагрева. Выключатель совместим с дополнительными устройствами серии AUX (блокировки, сигнализация, расцепители), которые можно установить на боковые кронштейны.

Безопасность и стандарты

Автоматический выключатель M10H 1P C 80A соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Двойной разрыв контактов и двухкамерная система дугогашения обеспечивают безопасное отключение даже при максимальной отключающей способности 10 кА.

Преимущества

• Механизм свободного расцепления - обеспечивает мгновенное отключение при аварии, независимо от скорости движения рычага.
• Увеличенная присоединительная способность - поддерживает провода до 50 мм2 (при использовании специальных наконечников).
• Омеднённая ферромагнитная скоба и две дугогасительные камеры с 24 пластинами - значительно ускоряют гашение дуги, снижают износ контактов.
• Дугогасительный кокон - предотвращает выброс горячих газов и частиц за пределы аппарата.
• Индикатор положения контактов - чётко показывает состояние «Вкл./Выкл.» без необходимости вскрытия щита.
• Усиленный корпус - устойчив к механическим воздействиям и высоким температурам.
• Дополнительный изоляционный кожух - минимизирует риск случайного касания токоведущих частей при обслуживании.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне закрытых щитов или в сырых помещениях без дополнительной герметизации.
• Номинальный ток 80 А требует соответствующего сечения входящих и выходящих кабелей - использование проводов менее 16 мм2 может вызвать перегрев.
• Не рекомендован для защиты мощных промышленных двигателей с длительными пусками - лучше выбрать характеристику D.

Примеры использования

• Защита вводного автомата в квартире с мощной электроплитой и кондиционером.
• Щитовая защита на производстве - питание насосов, вентиляторов, светильников.
• Распределительный щит торгового центра - групповое отключение освещения и слаботочных систем.
• Объекты с высокими требованиями к надёжности: больницы, школы, серверные комнаты.

Практические советы

• Выбирая автомат M10H 1P C 80A, проверьте, что суммарная нагрузка на цепь не превышает 80 А - учтите все потребители одновременного действия.
• При подключении многожильных проводов используйте наконечники - это исключит ослабление контакта со временем.
• Не забудьте про координацию с другими автоматами - верхний автомат должен иметь большую отключающую способность или более высокий номинал, чтобы избежать ложных срабатываний.
• Проверяйте индикатор состояния перед плановым обслуживанием - он даёт точную информацию без вскрытия корпуса.
• Для систем с частыми отключениями (например, по таймеру) регулярно контролируйте температуру клемм - повышенный нагрев указывает на плохой контакт.
