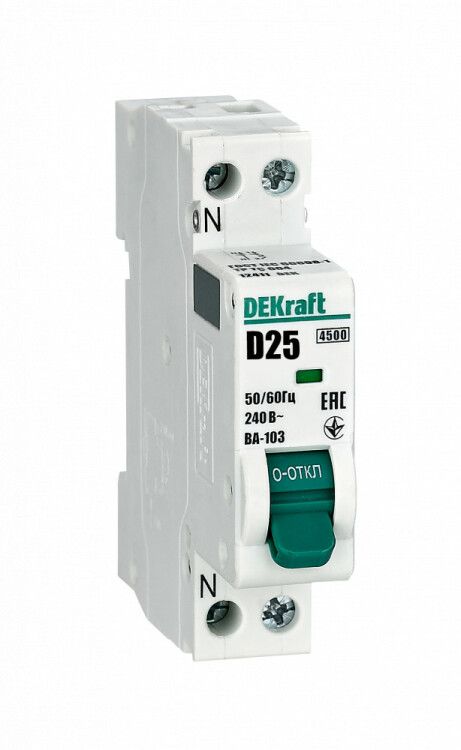

Автоматический выключатель одноролюсный ВА-103(1+N) 25А D 4,5кА | 12411DEK DEKraft APC

Автоматический выключатель ВА-103(1+N) - двухполюсный коммутационный аппарат с отключением фазы и нулевого провода, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Модель ВА-103 от DEKraft рассчитана на ток 25 А, имеет характеристику D и отключающую способность 4,5 кА, что делает её подходящей для нагрузок с высокими пусковыми токами, таких как двигатели и мощные нагревательные элементы.

Назначение и область применения

Автоматический выключатель ВА-103(1+N) защищает однофазные цепи переменного тока, где требуется одновременное отключение фазы и нуля - например, в распределительных щитках жилых домов, офисов, производственных участков. Подходит для питания оборудования с высокими пусковыми токами: насосы, компрессоры, сварочные аппараты, конвейеры, системы вентиляции. Установка в щитах с DIN-рейкой позволяет легко интегрировать устройство в существующую систему распределения электроэнергии.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2 (1P + N - отключение фазы и нуля)
• Характеристика срабатывания: D - устойчив к кратковременным пусковым токам до 10–20 кратном значению номинала
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 240 В AC
• Частота: 50/60 Гц
• Ширина модуля: 18 мм (1 модуль)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-103(1+N) полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Ширина 18 мм позволяет разместить несколько автоматов в одном ряду без потери плотности сборки. На боковой стороне (слева) предусмотрено место для установки дополнительных аксессуаров - например, блокировочных механизмов, сигнализирующих контактов или катушек удалённого отключения.

Особенности конструкции

• Пять монолитных заклёпок обеспечивают повышенную механическую прочность корпуса - снижают риск деформации при длительной эксплуатации или внешнем воздействии.
• Индикатор состояния контактов через окошко - видно даже при любом положении рычага: «ON» / «OFF» / «TRIPPED». Это ускоряет диагностику аварийного отключения.
• Боковые каналы охлаждения - позволяют эффективнее отводить тепло при работе под нагрузкой, особенно в условиях высокой температуры окружающей среды (до +40 C).

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Наличие отключения нулевого провода обеспечивает более высокий уровень безопасности при обслуживании - исключается опасность сохранения потенциала на оборудовании после отключения. Индикатор положения контакта предотвращает случайное включение при ремонте.

Преимущества

• Высокая надёжность благодаря усиленному корпусу и термостабильным материалам.
• Удобная визуальная индикация состояния - не требует тестера для определения причины отключения.
• Поддержка дополнительных аксессуаров - гибкость адаптации под задачи автоматизации.
• Полную совместимость с популярными сериями щитового оборудования DEKraft и Systeme Electric - упрощает замену и модернизацию.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - возможны сбои в срабатывании.
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылевой нагрузкой без дополнительной защиты (например, в герметичных корпусах).
• Работает только с переменным током - не подходит для цепей постоянного тока (DC).
• Номинальное напряжение 240 В - не рекомендуется для сетей 400 В трёхфазного типа без правильного распределения фаз.

Примеры использования

• Защита группы розеток в мастерской с мощным инструментом (дрель, шлифмашина).
• Отключение цепи теплового насоса или кондиционера с высоким пусковым током.
• Щитовая защита освещения и бытовой техники в квартире с использованием корпуса DEKraft.
• Линия питания насосной станции в частном доме - характерна высокая пусковая нагрузка.

Практические советы

• При замене старого автомата проверьте соответствие ширины - ВА-103 занимает всего 1 модуль (18 мм), что удобно при ограниченном пространстве в щите.
• Если планируете подключать дополнительные аксессуары - выбирайте модели с левосторонним расположением клемм, чтобы не мешать другим устройствам.
• Не используйте этот автомат для защиты цепей с емкостной или индуктивной нагрузкой без учёта пусковых токов - характеристика D уже оптимизирована, но важно правильно выбрать номинал.
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указано именно 1P+N, а не просто 1P - это гарантирует отключение нуля.
• При монтаже в щитах с большим количеством автоматов - следите за вентиляцией: боковые каналы охлаждения работают лучше при свободном пространстве вокруг устройства.
