Выключатель автоматический двухполюсный DX3 DC 20А B 1,5кА (6 мод) | 414449 Legrand

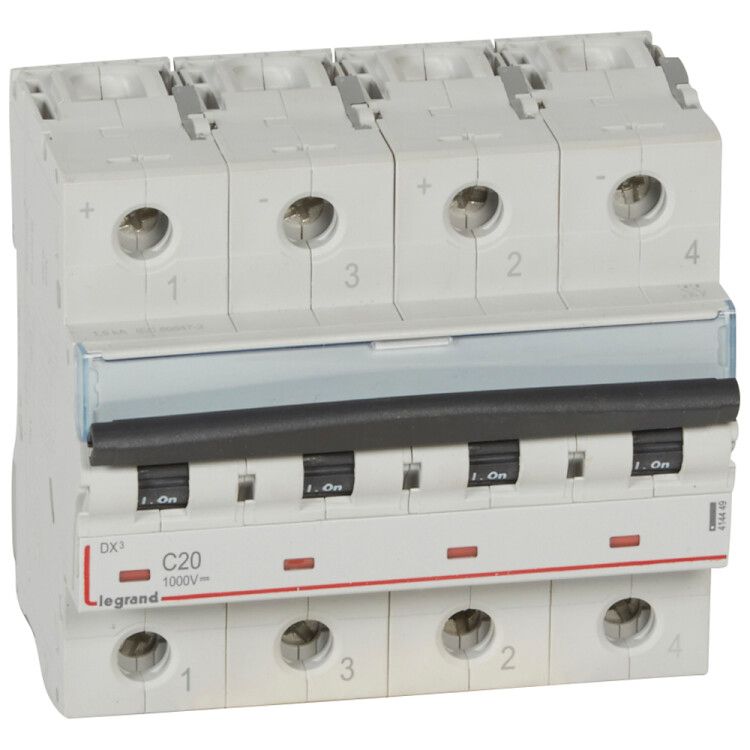

Автоматический выключатель Legrand DX3 414449 - двухполюсный коммутационный аппарат на 20 А, рассчитанный на постоянный ток до 1000 В. Предназначен для защиты цепей постоянного тока в специализированных системах, где требуется надёжное отключение при перегрузках и КЗ. Устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50030.2-99.

Назначение и область применения

Автоматический выключатель Legrand DX3 414449 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях. Применяется в специальных системах: солнечных электростанциях, энергохранящих установках, промышленных DC-сетях, зарядных станциях для электромобилей, а также в оборудовании с высоковольтной батарейной группой.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 1000 В DC - работает в цепях постоянного тока до этого значения
• Номинальная отключающая способность: 1,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Количество полюсов: 2 - защищает две линии одновременно (например, + и − в DC-системе)
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, преобразователи, LED-драйверы)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки в закрытых щитах
• Способ монтажа: DIN-рейка - фиксируется на стандартной рейке шириной 35 мм
• Количество модулей: 6 (по 3 мм каждый) - занимает 18 мм ширины, но глубина монтажа - 44 мм
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные медные жилы
• Рабочая температура: от 0 C - не предназначен для работы ниже нуля без дополнительного обогрева
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности внутри помещений
• Номинальное импульсное выдерживаемое напряжение: 8 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 20 - обеспечивает быстрое гашение дуги при КЗ, снижая термические повреждения
• Частота: 0 Гц - предназначен исключительно для постоянного тока, не работает в сети переменного тока

Совместимость и монтаж

Выключатель Legrand DX3 414449 совместим с любой стандартной DIN-рейкой типа EN 60715. Для монтажа достаточно защёлкнуть устройство на рейке и затянуть зажимные винты на входных/выходных клеммах. Сечение кабеля до 50 мм2 требует правильного выбора наконечника - лучше использовать наконечники типа НШВИ-50. Обязательно соблюдайте полярность при подключении: хотя выключатель не зависит от направления тока, рекомендовано подключение “+” на верхние клеммы, “−” - на нижние, чтобы сохранить единый порядок в щите. Глубина монтажа 44 мм требует достаточного свободного пространства за рейкой - проверьте размеры корпуса щита перед установкой.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 414449 соответствует ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2). Соответствие гарантирует соответствие требованиям безопасности, включая предотвращение самопроизвольного отключения, устойчивость к перенапряжениям и контроль нагрева при номинальной нагрузке. Класс токоограничения 20 и импульсная прочность 8 кВ обеспечивают надёжную работу даже в условиях нестабильных сетей. Степень защиты IP20 обязывает устанавливать устройство только во внутренних электрошкафах - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (1,5 кА) - подходит для сложных DC-систем с большими источниками питания
• Характеристика B - оптимальна для современных электронных нагрузок, не даёт ложных срабатываний при пусковых токах
• Поддержка больших сечений кабелей (до 50 мм2) - удобен для силовых линий
• Совместимость с продуктами Legrand - легко интегрируется в системы управления и распределения
• Наличие возможности дополнительной комплектации - можно добавить блоки сигнализации, AUX-контакты, дистанционное управление

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• Работает только при температуре выше 0 C - не подходит для неотапливаемых уличных щитов
• IP20 - не защищён от пыли и влаги, требует герметичного корпуса
• Не имеет функции дифференциальной защиты - не заменяет УЗО
• Категория перенапряжения 0 - не предназначено для установки в местах с высокой вероятностью импульсных перенапряжений (например, рядом с крупными двигателями без дополнительной защиты)

Примеры использования

• Защита массива солнечных панелей (PV-система) с выходным напряжением до 1000 В DC
• Отключение цепей зарядки электрокаров в стационарных станциях
• Коммутация и защита батарейных банков в UPS-системах
• Распределение питания в промышленных DC-сетях (например, 48 В или 380 В постоянного тока)
• Щиты управления в железнодорожном транспорте, троллейбусах, метро

Практические советы

• Перед установкой проверьте, что напряжение в цепи действительно постоянное - попытка установки в AC-сети приведёт к отказу устройства
• При использовании кабелей сечением более 25 мм2 используйте наконечники с изоляцией - они предотвратят случайное замыкание между клеммами
• Не забудьте про вентиляцию вокруг автомата - при работе на пределе 20 А он может нагреваться, особенно в плотно упакованных щитах
• Если нужна сигнализация состояния (вкл./выкл.), выбирайте модель с дополнительным AUX-контактом - он совместим с этим типом
• Для обслуживания: всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном положении контакты могут находиться под потенциалом
