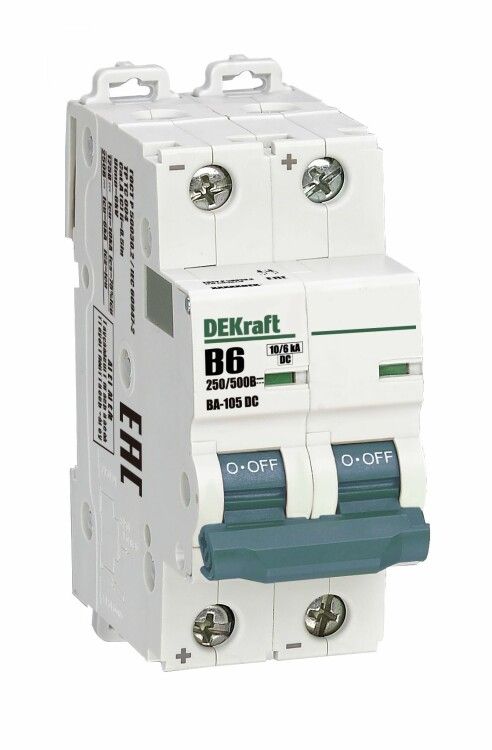

Выключатель автоматический двухполюсный ВА-105 2P B кривая 6A 500В DC | 13365DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT — двухполюсный аппарат с кривой срабатывания B и номинальным током 6 А, предназначенный для защиты цепей постоянного тока до 500 В. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку. Артикул 13365dek.

Назначение и область применения

Выключатель ВА-105 DEKRAFT защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется там, где требуется надёжная защита оборудования при работе от батарей, солнечных панелей, аккумуляторных систем или других источников постоянного тока.

• Системы автоматизации и управления
• Транспортные системы (электромобили, железнодорожные составы)
• Фотоэлектрические станции и энергохранители
• Промышленные контроллеры и преобразователи частоты
• Бытовые устройства на постоянном токе (например, системы освещения 48 В)

Технические характеристики

• Номинальный ток: 6 А — максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC — работает в цепях постоянного тока до этого значения
• Количество полюсов: 2P — одновременно отключает два провода (плюс и минус)
• Характеристика срабатывания: B — реагирует на перегрузки при токах 3–5×Iн, подходит для слаботочных устройств и электроники
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В — способен безопасно прервать аварийный ток даже при высоких напряжениях
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги — требует установки внутри корпуса
• Ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные жилы до этого размера
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Частота: 50 Гц — указана для совместимости с сетями переменного тока, но сам аппарат предназначен исключительно для постоянного тока
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтами — затягивать необходимо усилием, соответствующим сечению кабеля (не более 25 мм²). Нельзя использовать с проводами из алюминия — только медные. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшей теплоотдачи.

Не забудьте проверить соответствие полярности: хотя аппарат не чувствителен к направлению тока, правильное подключение повышает долговечность контактов.

Безопасность и стандарты

Выключатель ВА-105 DEKRAFT сертифицирован по ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Обеспечивает механическую и тепловую устойчивость при аварийных режимах. Индикатор состояния (окно на корпусе) наглядно показывает: “I” — включен, “O” — выключен. Это снижает риск ошибочного включения при обслуживании.

Преимущества

• Специально адаптирован для цепей постоянного тока — обычные автоматы переменного тока не работают надёжно при 500 В DC
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность даже при серьёзных КЗ
• Индикатор положения рукоятки остаётся видимым в любых условиях — удобство при диагностике
• Работает в широком температурном диапазоне благодаря исполнению УХЛ4
• Совместим со всеми типами DIN-реек, используемых в промышленных щитах

Ограничения применения

• Не предназначен для работы в цепях переменного тока — применение на AC вызовет отказ или возгорание
• IP20 не защищает от воды и пыли — нельзя устанавливать на улице или во влажных средах без дополнительного корпуса
• Не рекомендован для частых коммутаций (более 10 раз в день) — срок службы ограничен числом операций
• Не поддерживает дифференциальную защиту — для защиты от утечек тока нужен отдельный УЗО
• Максимальное сечение 25 мм² — не подходит для мощных линий выше 60–70 А

Примеры использования

• Защита солнечной батареи 48 В / 100 А в домашней микросети
• Отключение цепи питания контроллера в промышленном роботе
• Щит зарядных станций для электрокаров
• Распределительный щит на электровозе или метро
• Цепь постоянного тока 24 В в системе безопасности объекта

Практические советы

• Выбирая автомат ВА-105 DEKRAFT, убедитесь, что ваша система работает именно на постоянном токе — не путайте с аналогичными моделями для переменного тока
• При проектировании щита учтите, что 2 модуля занимают 36 мм — планируйте место для остальных аппаратов
• Перед первым включением проверьте плотность затяжки клемм — слабый контакт вызывает перегрев
• Если используется в системе с большими импульсными нагрузками (например, двигатели), рассмотрите возможность перехода на кривую C — B-характеристика может давать ложные срабатывания
• Для сервисного обслуживания — отключайте питание полностью, даже если индикатор показывает “O”: в цепях постоянного тока есть опасность остаточного напряжения
