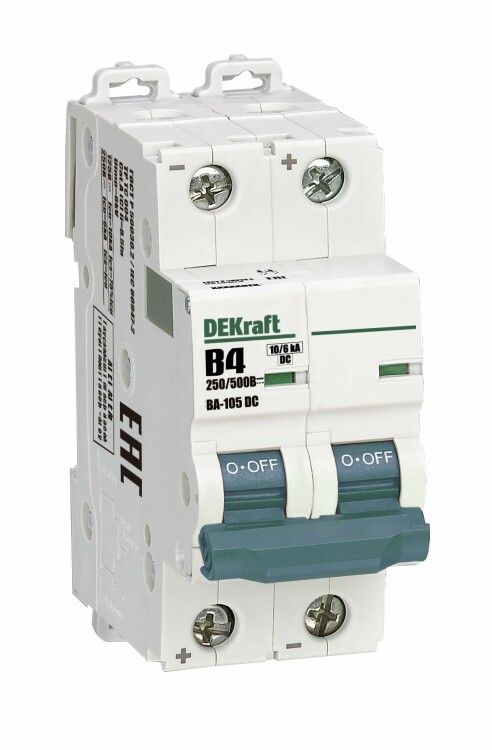

Выключатель автоматический двухполюсный ВА-105 2P B кривая 4A 500В DC | 13364DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - двухполюсное устройство на 4 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем постоянного тока.

Назначение и область применения

Выключатель ВА-105 DEKRAFT используется для защиты электрических цепей постоянного тока от сверхтоков - перегрузок и коротких замыканий. Применяется там, где требуется надёжная коммутация и защита: системы автоматизации, управление оборудованием, энергоустановки на базе солнечных батарей, аккумуляторные банки, железнодорожные системы, зарядные устройства и другие объекты с питанием постоянным током до 500 В.

Технические характеристики

• Номинальный ток: 4 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2 (двухполюсный)
• Характеристика срабатывания: B - чувствителен к малым перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, освещение LED)
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В
• Ширина: 2 модуля (36 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен
• Частота: 50 Гц - указана для совместимости с переменными сетями, однако устройство предназначено исключительно для постоянного тока
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с фиксацией винтами - подходят медные одножильные и многожильные провода сечением до 25 мм2. Подключение выполняется на верхние и нижние клеммы согласно схеме на корпусе. Обязательно соблюдать полярность при подключении постоянного тока: "+" и "-" должны соответствовать маркировке на аппарате. Монтаж возможен в щитках любого типа с достаточным свободным местом.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключающая способность проверена при максимальном токе короткого замыкания - обеспечивает безопасное отключение даже при аварийных режимах. Индикатор состояния ("ON/OFF") позволяет визуально определить положение контактов, что повышает безопасность обслуживания. Напряжение выше 500 В DC использовать нельзя - риск возникновения дуги и выхода из строя.

Преимущества

• Функция индикации состояния - окно показывает реальное положение контактов, даже если рычаг заблокирован или закрыт крышкой
• Поддержка высоких значений отключающей способности (до 6 кА при 500 В DC) - важное преимущество для мощных систем постоянного тока
• Работает в широком диапазоне температур - подходит для холодных помещений и открытых площадок
• Совместим со всеми типами DIN-реек - универсальная установка
• Произведён по европейским нормам - гарантия долговечности и точности срабатывания

Ограничения применения

• Не переменному току AC - использование на сети 220–380 В вызовет отказ или опасность возгорания
• Не рекомендован для частых операционных включений/выключений - не является контактной кнопкой
• Защита IP20 требует установки внутри закрытых щитков - не допускается внешняя эксплуатация без кожуха
• Максимальный ток - 4 А; применение для нагрузок более 3,5 А длительно снижает срок службы
• Не подходит для цепей с высокими импульсными токами (>10×Iн) без предварительной проверки

Примеры использования

• Щитовая защита солнечных фотоэлементов (PV-системы) с напряжением до 500 В DC
• Защита аккумуляторных массивов в UPS или энергонезависимых системах
• Цепи питания двигателей постоянного тока в конвейерах и роботах
• Управление световой сигнализацией и контроллерами в метро или железных дорогах
• Оборудование для зарядки электромобилей на уровне Level 2

Практические советы

• Выбирая автомат ВА-105 DEKRAFT, убедитесь, что ваша нагрузка не превышает 4 А - лучше иметь запас в 20%
• Проверьте соответствие сечения кабеля: слишком толстый провод (более 25 мм2) не войдёт в зажим, слишком тонкий - плохо фиксируется
• Перед первым включением протестируйте работу механизма вручную - рычаг должен перемещаться плавно
• На больших проектах используйте одинаковые модели для унификации обслуживания
• Не путайте с аналогами переменного тока - даже внешне похожие автоматы ВА-105 AC не работают на DC!
