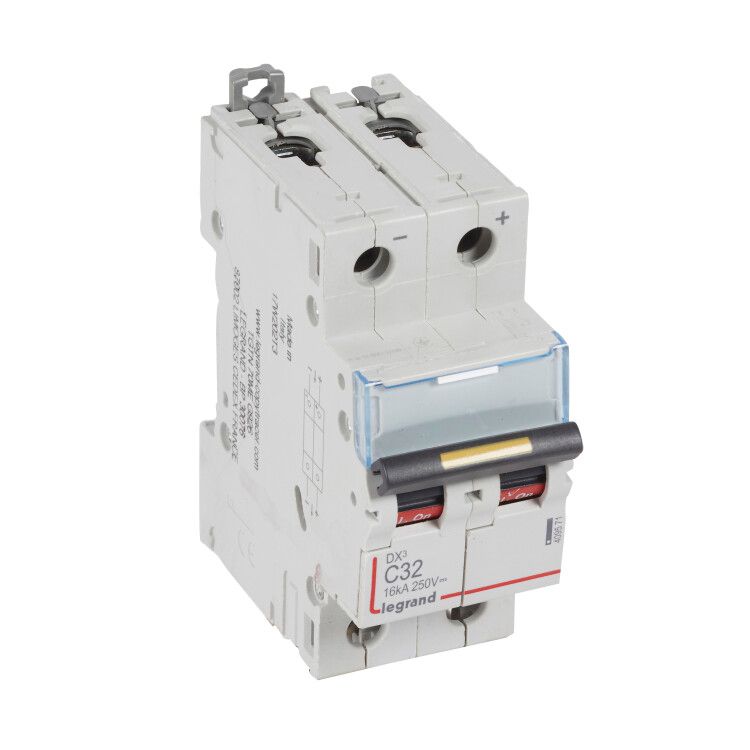

Выключатель автоматический модульный 2п C 32А 16кА DX3 10000 2мод. DC 250В Leg 409571 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409571 - двухполюсный коммутационный аппарат на 32 А, предназначенный для защиты цепей постоянного тока до 250 В в промышленных установках. Он сочетает надежную отключающую способность 16 кА, монтаж на DIN-рейку и работу в широком диапазоне температур.

Назначение и область применения

Выключатель Legrand DX3 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в промышленных системах: управление питанием оборудования на постоянном токе, зарядные станции, системы автоматизации, преобразователи частоты, солнечные установки с батарейными массивами. Подходит для стационарной установки в щитах управления, распределительных шкафах и пультах контроля.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус)
• Номинальное напряжение: 230 В DC - рабочее напряжение цепи; предельное - 250 В DC
• Номинальная отключающая способность: 16 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными жилами этого диапазона
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Количество модулей DIN: 2 - занимает две стандартные единицы ширины на рейке
• Глубина монтажа: 44 мм - требует свободного места в шкафу за рейкой
• Рабочая температура: -25…+70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Класс токоограничения: 32 - высокий класс, снижающий энергию КЗ через устройство
• Частота: 50 Гц - указана для совместимости с переменным током, хотя устройство работает только с постоянным
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409571 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижней защелкой - звук щелчка подтверждает плотное крепление. Для демонтажа отверткой оттягивают защелку в петле, расположенном на передней части корпуса. Подключение проводов выполняется к винтовым клеммам: затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки. Не используйте многожильные провода без наконечников - они могут деформироваться и вызывать плохой контакт.

Безопасность и стандарты

Выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных коммутационных аппаратов). Обеспечивает класс токоограничения 32 - один из самых высоких, что снижает термические и электромагнитные воздействия при КЗ. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Работает в условиях загрязнения уровня 3 - допустимо наличие пыли и небольшого количества конденсата, характерного для производственных помещений.

Преимущества

• Высокая отключающая способность 16 кА - надежно защищает даже при серьезных авариях
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и замена
• Широкий диапазон рабочих температур - подходит для неотапливаемых и холодных объектов
• Поддержка проводов до 35 мм2 - гибкость при подключении мощных линий
• Специализирован для постоянного тока - не все автоматы подходят для DC, этот - да
• Производитель Legrand - проверенная европейская технология и качество сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - использование на сети 220 В AC приведет к отказу
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без дополнительной защиты
• Не имеет функции дифференциальной защиты - не заменяет УЗО
• Категория перенапряжения 0 - не рекомендуется для установки в местах с высокими переходными процессами (например, рядом с большими двигателями без дополнительных ограничителей)
• Не подходит для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления

Примеры использования

• Защита цепей питания светодиодных лент постоянного тока 24 В в промышленном освещении
• Отключение батарейных массивов в солнечных электростанциях
• Коммутация и защита контроллеров и преобразователей в системах автоматизации
• Щиты управления электроприводами с регулируемым приводом постоянного тока
• Распределительные щиты на железнодорожных станциях, где используются системы сигнализации на DC

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 230 В DC, максимум 250 В DC. Превышение недопустимо!
• При использовании многожильных проводов обязательно применяйте наконечники (пинцы или трубчатые), чтобы избежать обрывов жил при затяжке
• Убедитесь, что глубина шкафа позволяет смонтировать выключатель с учетом 44 мм - иначе он будет мешать двери
• Для цепей с частыми пусками (например, насосы, вентиляторы) убедитесь, что ток пуска не превышает 5×Iн (160 А) - иначе возможны ложные срабатывания
• Не устанавливайте рядом с источниками тепла выше +70 C - перегрев снизит срок службы
• При замене старого автомата - проверьте, что новый имеет ту же характеристику C и тот же тип тока (DC)
