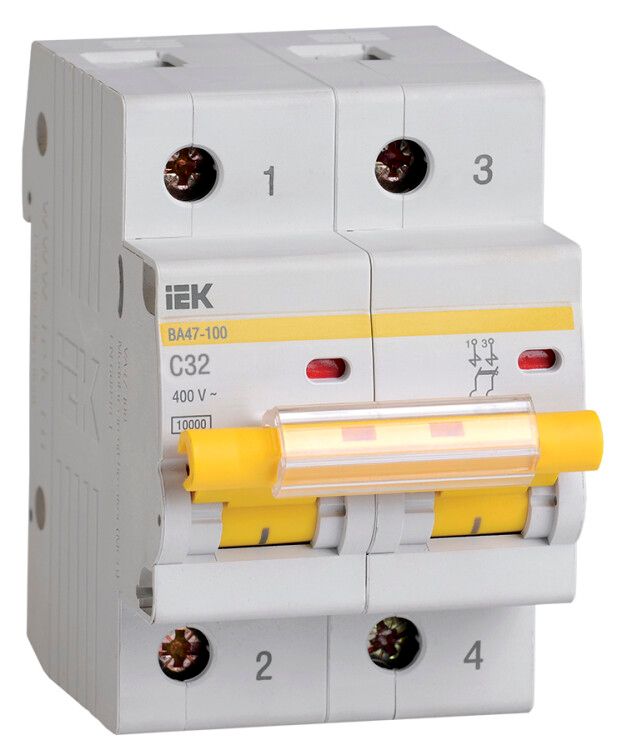

Выключатель автоматический двухполюсный ВА47-100 32А C 10кА KARAT | MVA40-2-032-C IEK

Автоматический выключатель модульный двухполюсный 32А характеристика С 10кА ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных систем, обеспечивает надежную работу при номинальном токе 32 А и отключающей способности 10 кА.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А характеристика С 10кА ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой - например, освещение, розеточные группы, насосы, вентиляторы, малые станки. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности 10 кА, его можно использовать в качестве вводного автомата в объектах с ограниченными токами КЗ.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В переменного тока (AC), также работает при постоянном токе (DC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, двигатели средней мощности)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое гашение дуги, снижает повреждение оборудования при аварии
• Номинальная частота: 50 Гц
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 74,3 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от -40C до +50C
• Срок службы: 15 лет
• Тип изделия: автоматический выключатель
• Соответствие стандартам: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А характеристика С 10кА ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются зажимы с насечками - они обеспечивают прочное и долговечное соединение даже при многократных нагревах. Максимальное сечение провода - 25 мм2, что соответствует медному кабелю до 16–25 А в зависимости от условий прокладки. Устройство совместимо с любыми щитами, поддерживающими модульную сборку. Рекомендуется соблюдать минимальный зазор между аппаратами для теплоотвода.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345, который регламентирует безопасность и параметры модульных автоматов в России. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, предотвращая повреждение кабелей и оборудования. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды - поэтому не применяется в сырых или открытых местах. Сертифицирован для работы в условиях УХЛ4, что делает его пригодным для холодных и влажных производственных помещений.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Независимый индикатор положения контактов - четко видно, включен ли автомат, даже при закрытой крышке щита
• Защелка на DIN-рейку с двойной фиксацией - предотвращает самопроизвольное выпадение при вибрациях
• Улучшенная рукоятка с большей площадью захвата - удобнее включать/выключать в перчатках или при плохом освещении
• Насечки на зажимах снижают переходное сопротивление и риск перегрева
• Поддержка AC/DC - может использоваться в цепях постоянного тока, хотя основное применение - переменный

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий
• Не рекомендуется для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт) - лучше выбрать характеристику D
• Не используется в сетях с напряжением выше 400 В
• Не подходит для частот выше 50 Гц - не рассчитан на промышленные системы с частотным управлением
• Не имеет функции дифференциальной защиты - для защиты человека нужен отдельный УЗО

Примеры использования

• Вводной автомат в квартирном щите на 32 А для защиты всей квартиры
• Защита группы розеток в мастерской с инструментами и сварочным оборудованием
• Щит управления на производстве для питания конвейеров и насосов
• Распределительный щит в административном здании для группового освещения

Практические советы

• Выбирая автомат ВА47-100, проверьте соответствие сечения кабеля - для 32 А требуется минимум 4 мм2 меди, оптимально - 6 мм2
• При установке в щит с плотной компоновкой учтите глубину 74,3 мм - не забудьте про место для проводов и других устройств
• Если планируете подключение кабеля с алюминиевой жилой - используйте специальные переходные наконечники, чтобы избежать окисления
• Для защиты людей от поражения током обязательно сочетайте этот автомат с УЗО
• Проверяйте состояние аппарата каждые 2–3 года: включите и выключите его несколько раз, чтобы убедиться в легком ходе рукоятки
• Артикул mva40-2-032-c - это точный идентификатор для заказа запасного экземпляра; сохраняйте его при ремонте щита
